选型参数

外径D(mm) *

公称型号 *

全铜快拧弯接头

图片仅供参考

全铜快拧弯接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 密封圈	表面处理 / 主体	类型
JT-TRKUD	黄铜	NBR	镀镍	外螺纹 ● 弯接头

安装时可360°旋转方向。

选型参数

选型表

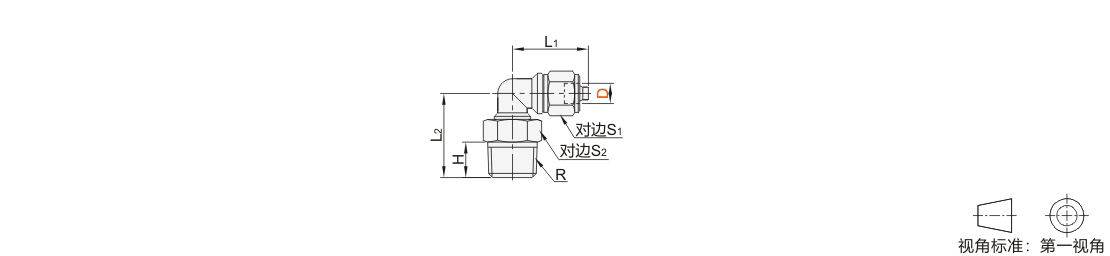

型号		公称型号	适用软管内径	R	L1	L2	S1	S2	H
代码	D管外径	公称型号	适用软管内径	R	L1	L2	S1	S2	H
JT-TRKUD	4	1	2.5	R1/8	16	16.5	8	10	7
	4	2	2.5	R1/4	15	18.5	8	14	9
	6	1	4	R1/8	19	20	10	12	7
		2		R1/4		22		14	9
		3		R3/8		22		17	9.5
		4		R1/2		24		21	11.5
	8	1	5	R1/8	23	20	13	12	7
		2		R1/4		22		14	9
		3		R3/8		23		17	9.5
		4		R1/2		25		21	11.5
	10	1	6.5	R1/8	24	21.5	15	12	7
		2		R1/4		23.5		14	9
		3		R3/8		24.5		17	9.5
		4		R1/2		26.5		21	11.5
	12	1	8	R1/8	26	25	17	14	7
		2		R1/4		27		14	9
		3		R3/8		27		17	9.5
		4		R1/2		29		21	11.5
	16	3	12	R3/8	32.5	30	21		9.5
	16	4	12	R1/2	32.5	32	22		11.5
