选型参数

内径d(mm) *

直线轴承箱式单元加高方型

图片仅供参考

直线轴承箱式单元加高方型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	固定座 / 材质	固定座 / 表面处理	使用环境温度	类型
JT-IGRUD	铝合金	本色阳极氧化	-15~80°C	双衬型 ● 中型

选型参数

选型表

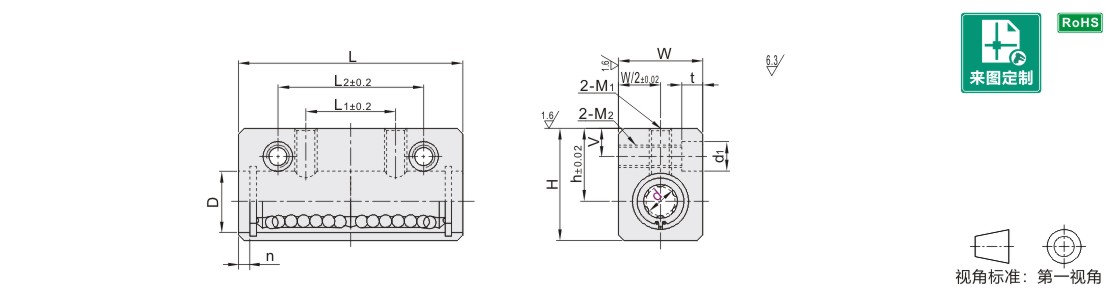

型号			D	n	L	L1	L2	h	W	H	V	M1	M2	d1×t	基本额定负载		重量(g)
代码	d		D	n	L	L1	L2	h	W	H	V	M1	M2	d1×t	C(动)N	Co(静)N	重量(g)
JT-IGRUD	6	0 -0.01	12	3.0	37	14	24	14	16	22	5	M4	M4	6×5(M3螺栓用)	206	307	30
	8		15	3.0	45	20	32	16	20	26	5	M5	M4	6×5(M3螺栓用)	294	411	55
	10		19	4.0	57	25	40	19	26	32	6	M6	M5	8×6(M4螺栓用)	555	686	120
	12		21					20	28	34	6		M5	8×6(M4螺栓用)	670	885	120
	13		23					25	30	43	7		M6	9×7(M5螺栓用)	670	886	185
	16		28	3.8	66	30	46	27	36	49	7		M6	9×7(M5螺栓用)	981	1449	295
	20	0 -0.012	32	3.8	75	34	52	31	42	54	8	M8	M8	11×8(M6螺栓用)	1550	2156	400
	25		40	3.2	93	42	66	37	52	65	9	M10	M10	14×10(M8螺栓用)	2158	3240	840
	30		45	3.2	100	42	66	40	58	71	9	M10	M10	14×10(M8螺栓用)	2716	3674	975

kgf=N×0.101972
