选型参数

管外径D(mm) *

公称型号 *

全不锈钢快插弯接头

图片仅供参考

全不锈钢快插弯接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 密封	类型
JT-LTRLOD	SUS316	氟化橡胶	外螺纹 ● 弯接头

选型参数

选型表

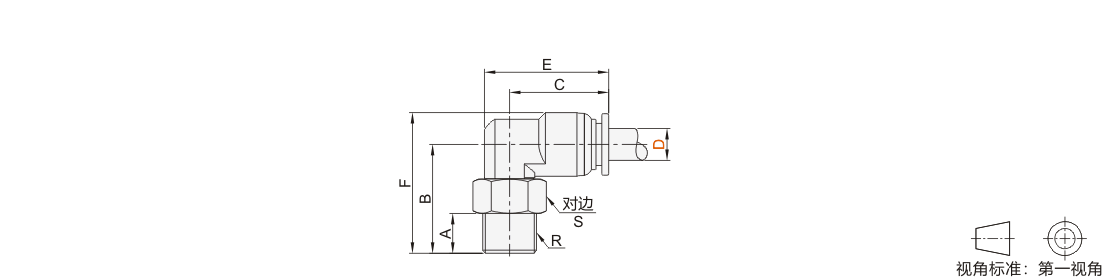

型号		公称型号	R	A	B	F	C	E	S
代码	D	公称型号	R	A	B	F	C	E	S
JT-LTRLOD	4	M5	M5	3.5	18.5	23.5	18.6	22.3	12
		M6	M6	4.5	19.5	24.5
		1	R1/8	8	20	25
		2	R1/4	11	22.5	27.5			14
	6	M5	M5	3.5	19.5	25.5	18.7	23.4	12
		M6	M6	4.5	20.5	26.5
		1	R1/8	8	21	27
		2	R1/4	11	23.5	29.5			14
		3	R3/8	12	26.5	32.5			19
		4	R1/2	JT-VMPDOCSUZMPNZFZ	30.5	36.5			22
	8	1	R1/8	8	22	29	20	25.2	12
		2	R1/4	11	24.5	31.5			14
		3	R3/8	12	27.5	34.5			19
		4	R1/2	JT-VMPDOCSUZMPNZFZ	31.5	38.5			22
	10	1	R1/8	8	28	36.5	25.2	31.7	17
		2	R1/4	11	31	39.5			17
		3	R3/8	12	31	39.5			19
		4	R1/2	JT-VMPDOCSUZMPNZFZ	34	42.5			22
	12	2	R1/4	11	32.3	42	27.2	34.9	17
		3	R3/8	12	32.3	42			19
		4	R1/2	JT-VMPDOCSUZMPNZFZ	35.3	45			22
