公称直径M(mm) *

六角螺母标准型粗牙

图片仅供参考

六角螺母标准型粗牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	适用标准	强度等级	类型
JT-YXOOS	粗牙	S35C	镀镍	DIN 934-1987	—	标准型
JT-YXOOD	粗牙	S45C	发黑	DIN 934-1987	—	标准型
JT-YXOOU	粗牙	S45C	镀锌	DIN 934-1987	—	标准型
JT-YXOOF	粗牙	SUS316	一	DIN 934-1987	—	标准型
JT-YXOOO	粗牙	SUS304	一	DIN 934-1987	—	标准型
JT-YXOOX	粗牙	SUS304	一	GB/T 6170-2015	—	标准型
JT-YXOXL	粗牙	黄铜	一	DIN 934-1987	—	标准型
JT-YXOOL	粗牙	35K(碳钢)	发黑	GB/T 6170-2015	—	标准型
JT-YXOXF	粗牙	35K(碳钢)	镀蓝白锌	GB/T 6170-2015	10级	标准型
JT-YXOXQ	粗牙	35K(碳钢)	镀蓝白锌	DIN 934-1987	10级	标准型
JT-YXOXX	粗牙	10B21	发黑	GB/T 6170-2015	10级	标准型
JT-YXOXM	粗牙	35CrMo	镀蓝白锌	GB/T 6170-2015	12级	标准型
JT-YXOXG	粗牙	35CrMo	发黑	GB/T 6170-2015	12级	标准型

选型参数

DIN 934-1987

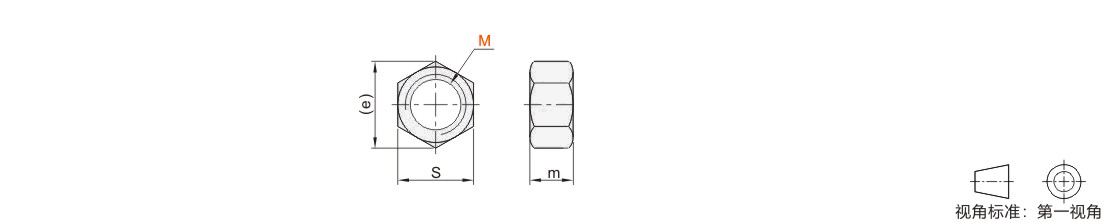

型号		P 螺距	m		S		e
代码	M	P 螺距	(max)	(min)	(max)	(min)	(min)
(S35C) JT-YXOOS (S45C) JT-YXOOD JT-YXOOU (SUS304) JT-YXOOO	2*	0.4	1.6	1.35	4	3.82	4.32
	*2.5※**	0.45	2	1.75	5	4.82	5.45
	3	0.5	2.4	2.15	5.5	5.32	6.01
	4	0.7	3.2	2.9	7	6.78	7.66
	5	0.8	4	3.7	8	7.78	8.79
	6	1	5	4.7	10	9.78	11.05
	8	1.25	6.5	6.14	13	12.73	14.38
	10	1.5	8	7.64	17	16.73	18.9
	12	1.75	10	9.64	19	18.67	21.1
	16	2	13	12.3	24	23.67	26.75
	20	2.5	16	14.9	30	29.16	32.95
	24	3	19	17.7	36	35	39.55
(SUS316) JT-YXOOF	3	0.5	2.4	2.15	5.5	5.32	6.01
	4	0.7	3.2	2.9	7	6.78	7.66
	5	0.8	4	3.7	8	7.78	8.79
	6	1	5	4.7	10	9.78	11.05
	8	1.25	6.5	6.14	13	12.73	14.38
	10	1.5	8	7.64	17	16.73	18.9
	12	1.75	10	9.64	19	18.67	21.1
	16	2	13	12.3	24	23.67	26.75
	20	2.5	16	14.9	30	29.16	32.95
	24	3	19	17.7	36	35	39.55
(黄铜) JT-YXOXL	2	0.4	1.6	1.35	4	3.82	4.32
	2.5	0.45	2	1.75	5	4.82	5.45
	3	0.5	2.4	2.15	5.5	5.32	6.01
	4	0.7	3.2	2.9	7	6.78	7.66
	5	0.8	4	3.7	8	7.78	8.79
	6	1	5	4.7	10	9.78	11.05
	8	1.25	6.5	6.14	13	12.73	14.38
	10	1.5	8	7.64	17	16.73	18.9
	12	1.75	10	9.64	19	18.67	21.1
(35K(碳钢)) JT-YXOXQ	8	1.25	6.5	6.14	13	12.73	14.38
	10	1.5	8	7.64	17	16.73	18.9
	12	1.75	10	9.64	19	18.67	21.1
	14	2	11	10.3	22	21.67	24.49
	16	2	13	12.3	24	23.67	26.75
	20	2.5	16	14.9	30	29.16	32.95

带*的规格不适用JT-YXOOS。
带※规格不适用JT-YXOOD。

GB-T 6170-2015

型号		P 螺距	m		S		e
代码	M	P 螺距	(max)	(min)	(max)	(min)	(min)
(SUS304) JT-YXOOX (35K(碳钢)·发黑) JT-YXOOL	(2)*	0.4	1.6	1.35	4	3.82	4.32
	4*	0.7	3.2	2.9	7	6.78	7.66
	5*	0.8	4.7	4.4	8	7.78	8.79
	6*	1	5.2	4.9	10	9.78	11.05
	8*	1.25	6.8	6.44	13	12.73	14.38
	10*	1.5	8.4	8.04	16	15.73	17.77
	12*	1.75	10.8	10.37	18	17.73	20.03
	14*	2	12.8	12.1	21	20.67	23.36
	16*	2	14.8	14.1	24	23.67	26.75
	18*	2.5	15.8	15.1	27	26.16	29.56
	20*		18	16.9	30	29.16	32.95
	22		19.4	18.1	34	33	37.29
	24*	3	21.5	20.2	36	35	39.55
	27*	3	23.8	22.5	41	40	45.2
	30*	3.5	25.6	24.3	46	45	50.85
	33	3.5	28.7	27.4	50	49	55.37
	36*	4	31	29.4	55	53.8	60.79
	(42)*	4.5	34	32.4	65	63.1	71.3
(35K(碳钢)·镀蓝白锌) JT-YXOXF	3	0.5	2.4	2.15	5.5	5.32	6.01
(35K(碳钢)·镀蓝白锌) JT-YXOXF	4	0.7	3.2	2.9	7	6.78	7.65
(10B21·发黑) JT-YXOXX	6	1	5.2	4.9	10	9.78	11.05
	8	1.25	6.8	6.44	13	12.73	14.38
	10	1.5	8.4	8.04	16	15.73	17.77
	12	1.75	10.8	10.37	18	17.73	20.03
	14	2	12.8	12.1	21	20.67	23.36
	16	2	14.8	14.1	24	23.67	26.75
	18	2.5	15.8	15.1	27	26.16	29.56
	20		18	16.9	30	29.16	32.95
	22		19.4	18.1	34	33	37.29
	24	3	21.5	20.2	36	35	39.55
(35CrMo·镀蓝白锌) JT-YXOXM	4	0.7	3.2	2.9	7	6.78	7.65
	6	1	5.2	4.9	10	9.78	11.05
	8	1.25	6.8	6.44	13	12.73	14.38
(35CrMo·发黑) JT-YXOXG	8	1.25	6.8	6.44	13	12.73	14.38
	10	1.5	8.4	8.04	16	15.73	17.77
	12	1.75	10.8	10.37	18	17.73	20.03
	14	2	12.8	12.1	21	20.67	23.36
	16	2	14.8	14.1	24	23.67	26.75
	18	2.5	15.8	15.1	27	26.16	29.56
	20		18	16.9	30	29.16	32.95
	22		19.4	18.1	34	33	37.29
	24	3	21.5	20.2	36	35	39.55
	27	3	23.8	22.5	41	40	45.2
	30	3.5	25.6	24.3	46	45	50.85
	33	3.5	28.7	27.4	50	49	55.37
	36	4	31	29.4	55	53.8	60.79
	39	4	33.4	31.8	60	58.8	66.44
	42	4.5	34	32.4	65	63.1	71.3
	45	4.5	36	34.4	70	68.1	76.95
	48	5	38	36.4	75	73.1	82.6

JT-YXOOX仅适用带*号规格。
带( )规格不适用于JT-YXOOL。
