外形

材质

表面处理

选型参数

规格 *

Y(mm) *

12~80/1

F(mm) *

5~160/1

螺纹直径选择M(mm) *

悬臂销法兰型螺钉固定

图片仅供参考

悬臂销法兰型螺钉固定

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGSLUD	圆法兰型	SCr440	发黑
JT-VGSLQD	对边法兰型	SCr440	发黑
JT-VGSLUU	圆法兰型	SCr440	无电解镀镍
JT-VGSLQU	对边法兰型	SCr440	无电解镀镍
JT-VGSLUQ	圆法兰型	SCr440	—
JT-VGSLQX	对边法兰型	SCr440	—
JT-VGSLUX	圆法兰型	SUS304	—
JT-VGSLQQ	对边法兰型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型不建议与轴承配合使用。

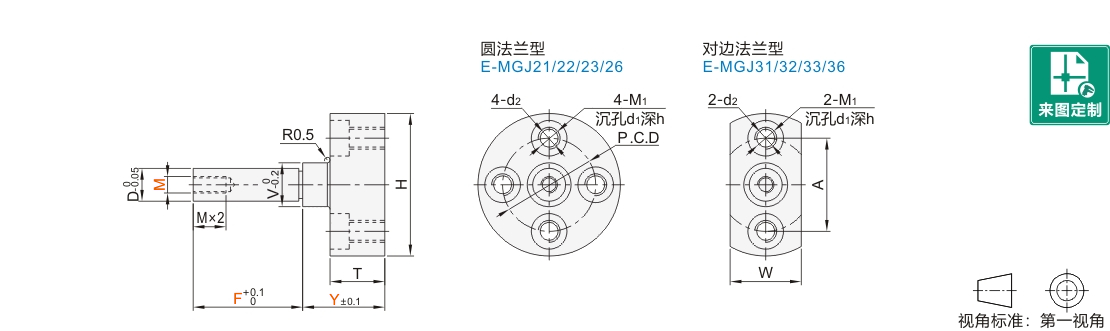

选型参数

圆法兰型

型号		D	最小单位1		M	V	H	T	M1	d1	d2	h	P.C.D
代码	规格	D	Y	F	M	V	H	T	M1	d1	d2	h	P.C.D
(SCr440) JT-VGSLUD JT-VGSLUU JT-VGSLUQ (SUS304) JT-VGSLUX	6	6	12~65	5~160	3	8	26	10	M4	6.5	3.5	3.5	17
	6A	6			3	8	32						23
	8	8			4	10	28						19
	8A	8			4	10	36		M5	8	4.3	4.4	26
	10	10			4 5 6	13	32		M4	6.5	3.5	3.5	23
	10A	10			4 5 6	13	40		M5	8	4.3	4.4	30
	12	12		10~160	5 6 8	15	36						26
	13	13			5 6 8	16	38						27
	15	15			6 8 10	18	40						30
	16	16				19	42						31
	17	17				20	44						32
	18	18				21	46						34
	20	20	17~80		6 8 10 12	24	48	15	M6	9.5	5.2	5.4	36
	22	22			6 8 10 12	26	50						39
	25	25			8 10 12 16	29	54						42
	30	30			8 10 12 16 20	34	62		M8	11	6.8	6.5	49
	35	35			8 10 12 16 20	39	70		M8	11	6.8	6.5	55
	40	40	20~80		12 16 20	44	80		M10	14	8.6	9	63
	50	50	20~80		16 20	54	90		M10	14	8.6	9	73

对边法兰型

型号		D	最小单位1		M	V	H	T	M1	d1	d2	h	W	A
代码	规格	D	Y	F	M	V	H	T	M1	d1	d2	h	W	A
(SCr440) JT-VGSLQD JT-VGSLQU JT-VGSLQX (SUS304) JT-VGSLQQ	6	6	12~65	5~160	3	8	26	10	M4	6.5	3.5	3.5	13	17
	8	8			4	10	28						14	19
	10	10			4 5 6	13	32						15	23
	12	12		10~160	5 6 8	15	36		M5	8	4.3	4.4	19	26
	13	13			5 6 8	16	38						21	27
	15	15			6 8 10	18	40						23	30
	16	16				19	42						24	31
	17	17				20	44						27	32
	18	18				21	46						30	34
	20	20	17~80		6 8 10 12	24	48	15	M6	9.5	5.2	5.4	31	36
	22	22			6 8 10 12	26	50						33	39
	25	25			8 10 12 16	29	54						37	42
	30	30			8 10 12 16 20	34	62		M8	11	6.8	6.5	41	49
	35	35			8 10 12 16 20	39	70		M8	11	6.8	6.5	49	55
	40	40	20~80		12 16 20	44	80		M10	14	8.6	9	55	63
	50	50	20~80		16 20	54	90		M10	14	8.6	9	69	73

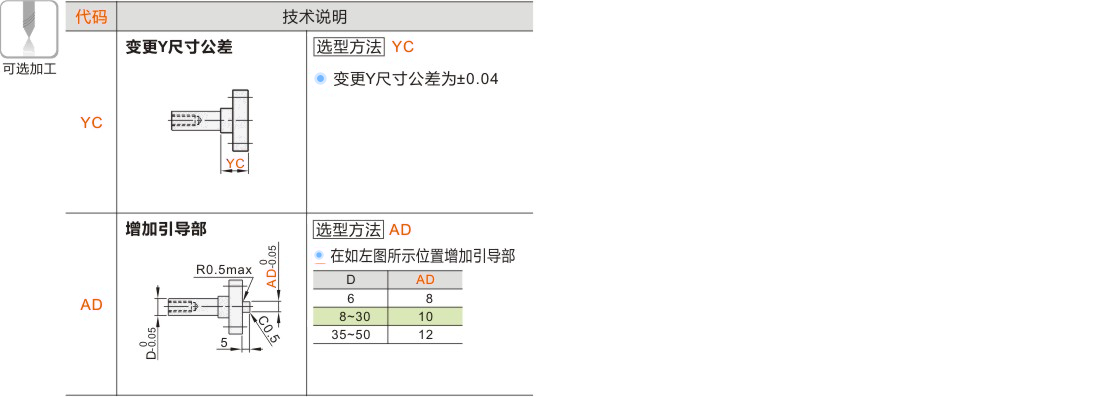

可选加工参数

产品名称

暂未上传文档资料
