螺纹M(mm) *

螺距 *

杆端长度L(mm) *

螺纹端长度F(mm) *

10~80/1

图片仅供参考

气缸用六角连杆

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	附件螺帽 / 材质	附件螺帽 / 表面处理	类型
JT-UHLSD	S45C	发黑	S45C	光泽镀锌	L尺寸选择型
JT-UHLSU	S45C	无电解镀镍	S45C	光泽镀锌	L尺寸选择型
JT-UHLSX	SUS304	—	SUS304	—	L尺寸选择型
JT-UHLUD	S45C	发黑	S45C	光泽镀锌	L尺寸指定型
JT-UHLUU	S45C	无电解镀镍	S45C	光泽镀锌	L尺寸指定型
JT-UHLUX	SUS304	—	SUS304	—	L尺寸指定型
JT-UHLFD	S45C	发黑	S45C	光泽镀锌	L·F尺寸指定型
JT-UHLFU	S45C	无电解镀镍	S45C	光泽镀锌	L·F尺寸指定型

选型参数

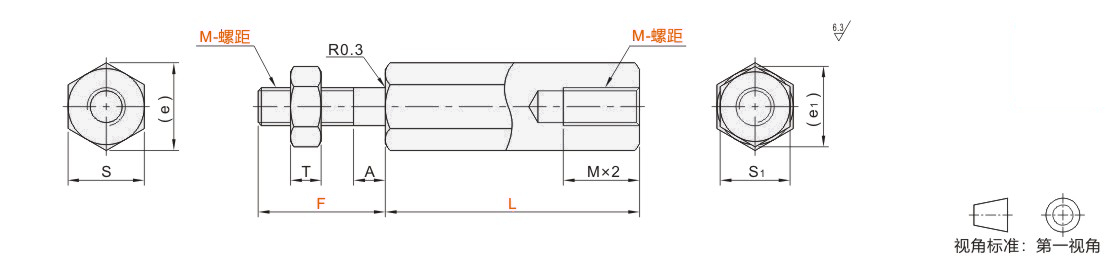

型号			L 选择	F	A	S	(e)	附件螺帽
代码	M	螺距	L 选择	F	A	S	(e)	S1	(e1)	T	数量
L尺寸选择型 JT-UHLSD JT-UHLSU JT-UHLSX	3	0.5	20 25 30 35 40 50 75 100	17.5	2.5	6	6.9	5.5	6.4	2.4	2个
	4	0.7				8	9.2	7	8.1	3.2	2个
	5	0.8				8	9.2	8	9.2	4	1个
	6	1.0				10	11.5	10	11.5	5
	8	1.0	※30 35 40 50 75 100 150 200	18		14(13)	16.2(15)	13	15
	8	1.25		18		14(13)	16.2(15)	13	15
	10	1.25※		22		17	19.6	17	19.6	6
	10	1.5※		22		17	19.6	17	19.6	6
	12	1.25	※40 50 75 100 150 200	24	3	21(19)	24.2(21.9)	19	21.9	7
	12	1.5				21(19)	24.2(21.9)	19	21.9	7
	14	1.5※				23(22)	26.6(25.4)	22	25.4	8
	18	1.5※		30		26(27)	30(31.2)	27	31.2	15
	20	1.5	75 100 150 200	35	5	30	34.6	30	34.6	16
	22	1.5	75 100 150 200	40	5	32	37	32	37	18

JT-UHLSD.JT-UHLSX为（）内尺寸。 ※M10-1.25、M10-1.5的L=30，M14-1.5、M18-1.5的L=40时，内螺纹的有效长度为M×1.5。

型号			L 最小单位1	F	A	S	(e)	附件螺帽
代码	M	螺距	L 最小单位1	F	A	S	(e)	S1	(e1)	T	数量
L尺寸指定型 JT-UHLUD JT-UHLUU JT-UHLUX	3	0.5	20~ 100	17.5	2.5	6	6.9	5.5	6.4	2.4	2个
	4	0.7				8	9.2	7	8.1	3.2
	5	0.8				8	9.2	8	9.2	4
	6	1.0	24~ 100			10	11.5	10	11.5	5	1个
	8	1.0	32~ 100	18		14(13)	16.2(15)	13	15
	8	1.25	32~ 100	18		14(13)	16.2(15)	13	15
	10	1.25	40~200	22		17	19.6	17	19.6	6
	10	1.5	40~200	22		17	19.6	17	19.6	6
	12	1.25	48~200	24	3	21(19)	24.2(21.9)	19	21.9	7
	12	1.5	48~200	24		21(19)	24.2(21.9)	19	21.9	7
	14	1.5	56~200	30		23(22)	26.6(25.4)	22	25.4	8
	18	1.5	72~200	30		26(27)	30(31.2)	27	31.2	15
	20	1.5	80~200	35	5	30	34.6	30	34.6	16
	22	1.5	80~200	40	5	32	37	32	37	18

JT-UHLUD.JT-UHLUX为（）内尺寸。

型号			L 最小单位1	F 最小单位1	A	S	(e)	附件螺帽
代码	M	螺距	L 最小单位1	F 最小单位1	A	S	(e)	S1	(e1)	T	数量
L·F尺寸指定型 JT-UHLFD JT-UHLFU	3	0.5	20~100	10~15	2.5	6	6.9	5.5	6.4	2.4	2个
	4	0.7		12~20		8	9.2	7	8.1	3.2
	5	0.8		14~20		8	9.2	8	9.2	4
	6	1.0	24~100	14~30		10	11.5	10	11.5	5	1个
	8	1.0	32~100	14~40		14	16.2	13	15
	8	1.25	32~100	14~40		14	16.2	13	15
	10	1.25	40~200	14~50		17	19.6	17	19.6	6
	10	1.5	40~200	14~50		17	19.6	17	19.6	6
	12	1.25	48~200	16~60	3	21	24.2	19	21.9	7
	12	1.5	48~200	16~60		21	24.2	19	21.9	7
	14	1.5	56~200	17~70		23	26.6	22	25.4	8
	18	1.5	72~200	25~80		26	30	27	31.2	15
	20	1.5	80~200	30~80	5	30	34.6	30	34.6	16
	22	1.5	80~200	30~80	5	32	37	32	37	18
