半封闭式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	打开方式	腔数	横梁	材质	颜色	允许温度	阻燃等级	类型
JT-KBUXD	外径打开	单腔	半封闭式	尼龙6+玻纤	黑色	-10℃~+80℃	UL94-HB	低尘静音型

本系列拖链包含一套接头（移动端、固定端各一个）。

每米链节数=1000÷节距P

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	材质	表面处理
VDW61	低尘静音型用接头	SPCC	铬酸盐光泽处理

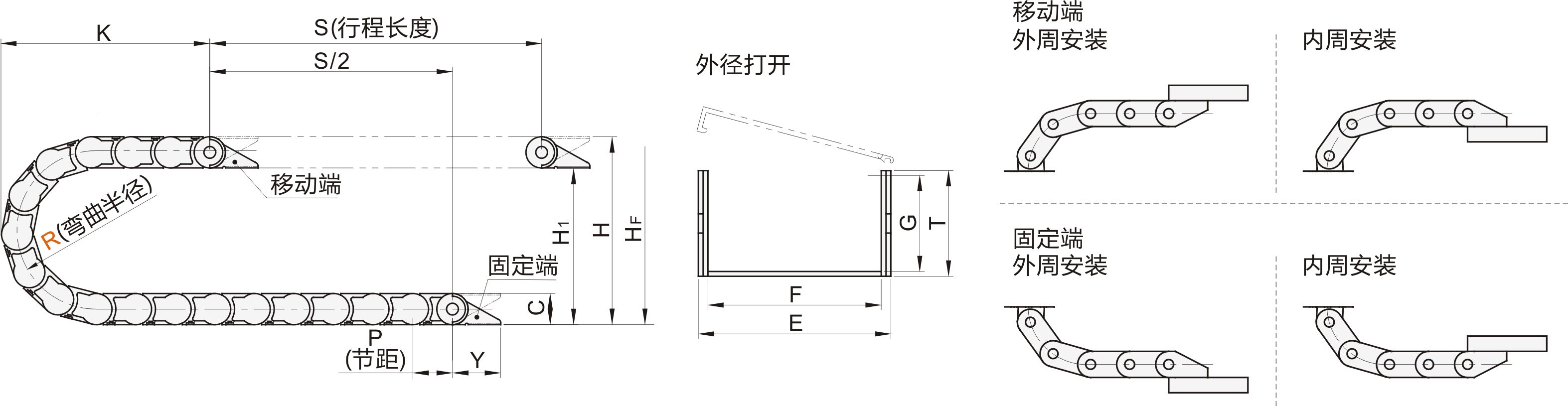

选型参数

拖链

型号		弯曲半径 R	链节数 N	安装方向	接头	拖链尺寸							H	H1	K	实际安装高度 HF	最大电缆直径
代码	规格					节距 P	内宽 F	外宽 E	内高 G	外高 T	Y	C
代码	规格					节距 P	内宽 F	外宽 E	内高 G	外高 T	Y	C						JT-KBUXD	1520	30	1~	S （内径、外径通用）	VDW61	25	20	32	15	21	30	21	81	60	30	100	12	1.25	2.4	2.2	0.36
50	121	100	140																1520					25	20	32	15	21	30	21			30		12	1.25	2.4	2.2	0.36
2035	45	32	35	47	20	26	35	26	116	90	35	140	16	1.25	2.4	2.3	0.5
2550	50	36	50	65	25	35	55	35	135	100	35	160	20	1.63	3.1	6.5	0.86
	75								185	150	50	210
	100								235	200	50	260
2585	60	43.5	85	100	25	35	55		155	120	50	180	20	1.88	3.6	8	1.05
	75								185	150		210
	100								235	200		260
3580	100	62.5	80	101	35	50	65	50	250	200	63	280	28	2.25	4.4	10	1.76
3580	150	62.5	80	101	35	50	65	50	350	300	63	380	28	2.25	4.4	10	1.76

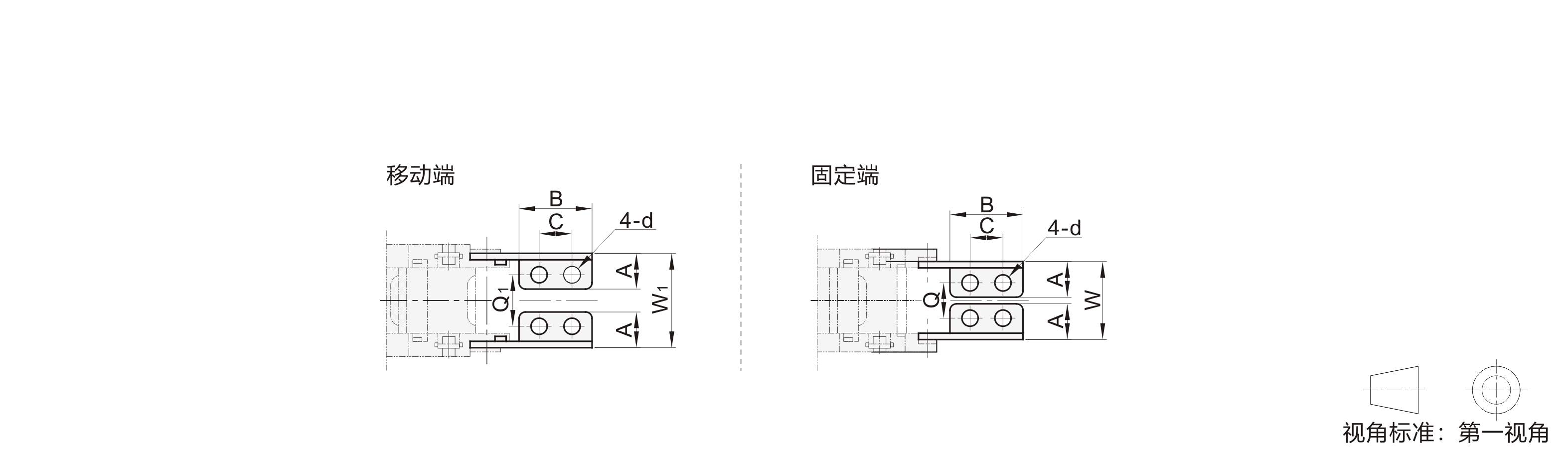

接头

型号		安装方向	A	B	C	d	Q	W	Q1	W1
代码	规格	安装方向	A	B	C	d	Q	W	Q1	W1
VDW61	1520	S	10	20	10	4.5	12	24.4	15	27.2
	2035		15	26	14	7	24	40	27	44
	2550		20	40	24		35.4	56	40	60.6
	2585						70.4	91	75	95.6
	3580						65	88	70	93.6

暂未上传文档资料
