波纹管式联轴器双侧免键型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	主体材质	表面处理	附件	类型
JT-NXPSD	不锈钢	一	外六角螺栓	免键式

特点
传动同步性极高的精密型联轴器，一体式结构，无间隙传动；
具备很高的刚性；
可吸收轴与轴之间的安装同心度偏差；
主体采用高级不锈钢材质，极强的耐疲劳强度；
轴孔采用胀紧式结构，确保传动的无间隙和同步性；
承受温度：-30℃~120℃。

选型参数

选型表

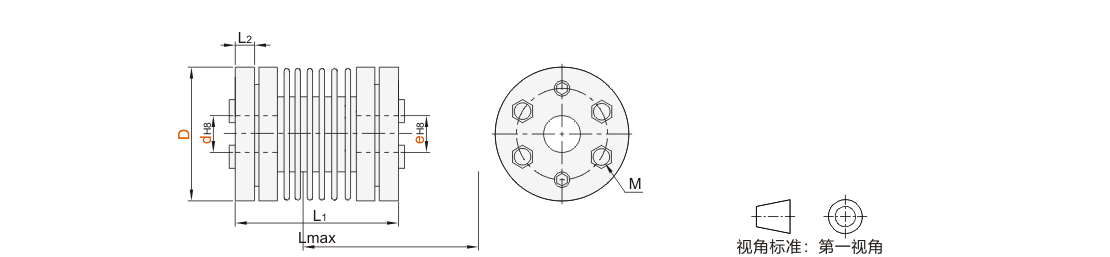

尺寸性能表

型号		Lmax	L1	L2	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	容许安装偏差			重量 (g)
代码	D	Lmax	L1	L2	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最高转速 (r/min)	惯性力矩 (kg·m²)	静态扭转刚性 (N·m/rad)	径向(mm)	角向(°)	轴向(mm)	重量 (g)
JT-NXPSD	55	77	65	4	M4	2.5	30	6000	2.8×10^⁻⁸	3.5×10^⁴	0.02	2	0~0.6	390
	65	92	80	5	M5	7	60	5000	4.5×10^⁻⁸	6.8×10^⁴			0~0.8	780
	82	107	95	7	M6	12	120	4600	1.1×10^⁻⁸	1.2×10^⁵			0~0.8	1200

惯性力矩和重量按最大孔径计算。
