71系列双排二节式滑轨

产品属性: 材质 SUS304 表面处理 无 特征 3/4伸展 负载 重载型 节数 双排二节式 宽度系列 71系列 种类筛选 工业滑轨
产品型号: 请点击左侧选项进行选型 重新选型
代码宽度材质表面处理类型
JT-HNXUX71.4SUS304—双排二节式 ● 3/4伸展

特点:
● 滑轨采用耐腐蚀性能优异的SUS304不锈钢。
● 内轨不可抽。
注意:
● 水平安装使用时,负载能力下降到额定的25%左右(使用)。
● 安装滑轨的螺丝请使用M4内六角圆头螺栓或十字孔圆头小螺丝。
按根销售。
承载与重量仅供参考。

选型参数

选型表

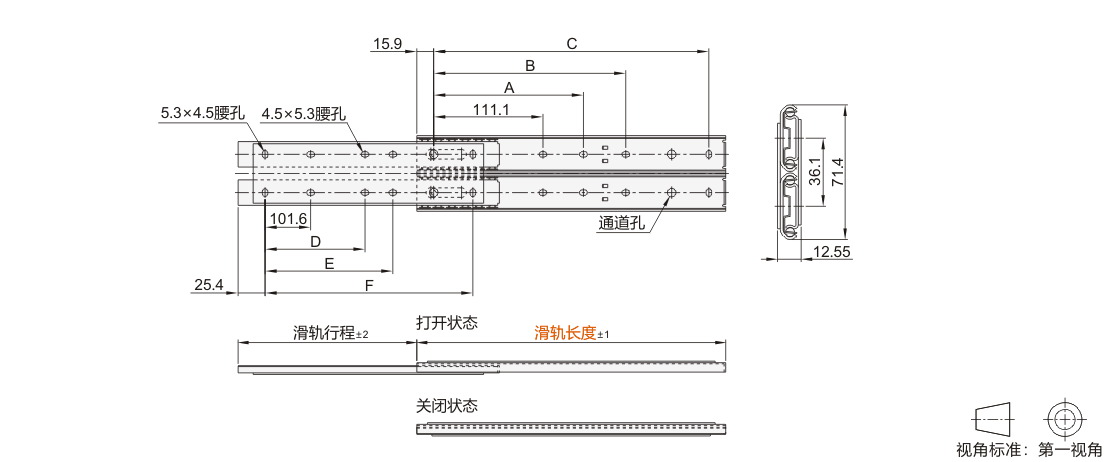

型号滑轨行程ABCDEF承重(1副)参考重量
(kg/pcs)
代码滑轨长度
JT-HNXUX304.8227—149.2273—152.8254.4114.3kgf11.52
355.6278200323.8203.6305.2109.2kgf12.6
406.4303250.8374.6254.4356104.1kgf13.68
457.2354212.7301.6425.4203.2305.2406.8102.0kgf14.76
508367238.1352.4476.2228.6356457.699.1kgf15.84
558.8430263.5403.2527254406.8508.494.1kgf16.92
609.6456288.9454577.8279.4457.6559.289.1kgf18.0
660.4468314.3504.8628.6304.8508.461086.0kgf20.16
711.2506339.7555.6679.5330.2559.2660.880.0kgf22.32
暂未上传文档资料
