双侧轴承型链轮惰轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	本体 / 材质	本体 / 热处理	本体 / 表面处理	轴承 / 材质	类型
JT-KICSD●	S45C	齿顶高频	发黑	钢	中心轴承 ● 单轴承
JT-KICDD●	不锈钢	—	—	不锈钢	中心轴承 ● 单轴承
JT-KICUD	蓝色尼龙	—	—	钢	中心轴承 ● 单轴承
JT-KICDU●	S45C	齿顶高频	发黑	钢	中心轴承 ● 双轴承

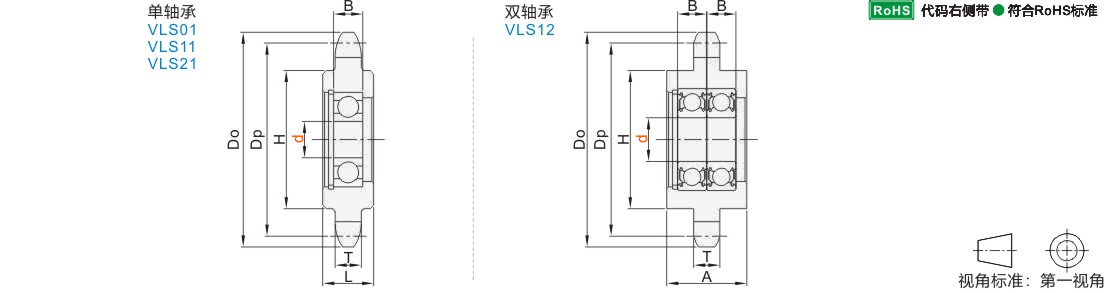

选型参数

选型表

型号		齿数	d	A	L	H	T	Dp	Do	轴承尺寸
代码	系列									轴承型号	B	Cr(动额定负载)kN
代码	系列									轴承型号	B	JT-KICSD/JT-KICDU/JT-KICUD	JT-KICDD
单轴承 JT-KICSD JT-KICDD JT-KICUD 双轴承 JT-KICDU	25 (04C)	17	6	18	12	27	2.8	34.56	38	606ZZ	6	1.95	1.92
		19	8	20	13	31		38.58	42	608ZZ	7	3.3	2.8
		19	10	19	13	31		38.58	42	6900ZZ	6	2.7	2.29
		20	12	19	13	33		40.59	44	6901ZZ	6	2.9	2.45
	35 (06C)	16	10	22	14	38	4.3	48.82	54	6000ZZ	8	4.55	3.87
		16	12	22	14	38		48.82	54	6001ZZ	8	5.1	4.34
		18	15	28	17	44		54.85	60	6202ZZ	11	7.65	6.5
		21	17	31	19	53		63.91	69	6203ZZ	12	9.55	8.12
		25	20	35	21	60		76	81	6204ZZ	14	12.8	10.88
	40 (08A)	13	10	22	14	38	7.2	53.JT-VMPSLCSFZMPNZFZ	59	6000ZZ	8	4.55	3.87
		13	12	22	14	38		53.JT-VMPSLCSFZMPNZFZ	59	6001ZZ	8	5.1	4.34
		15	15	28	17	44		61.08	67	6202ZZ	11	7.65	6.5
		17	17	31	19	53		69.12	76	6203ZZ	12	9.55	8.12
		19	20	35	21	60		77.16	84	6204ZZ	14	12.8	10.88
	50 (10A)	12	12	26	16	43	8.7	61.34	69	6201ZZ	10	6.8	5.78
		13	15	28	17	44		66.34	74	6202ZZ	11	7.65	6.5
		15	17	31	19	53		76.35	84	6203ZZ	12	9.55	8.12
		17	20	35	21	60		86.39	94	6204ZZ	14	12.8	10.88
	60 (12A)	11	12	26	16	44	11.7	67.62	76	6201ZZ	10	6.8	5.78
		11	15	28	17	44		67.62	76	6202ZZ	11	7.65	6.5
		13	17	31	19	53		79.6	89	6203ZZ	12	9.55	8.13
		14	20	35	21	60		85.61	95	6204ZZ	14	12.8	10.88
	80 (16A)	9	15	28	17	44	14.6	74.27	85	6202ZZ	11	7.65	6.5
		10	17	31	19	52		82.2	93	6203ZZ	12	9.55	8.13
		11	20	35	21	60		90.16	102	6204ZZ	14	12.8	10.88
	06B	16	10	22	14	37	5.3	48.82	53	6000ZZ	8	4.55	3.87
		16	12	22	14	37		48.82	53	6001ZZ	8	5.1	4.34
		18	15	28	17	43		54.85	59	6202ZZ	11	7.65	6.5
		21	17	31	19	48		63.91	68	6203ZZ	12	9.55	8.12
		25	20	35	21	57		76	80	6204ZZ	14	12.8	10.88
	08B	13	10	22	14	37	7.2	53.06	57	6000ZZ	8	4.55	3.87
		13	12	22	14	37		53.06	57	6001ZZ	8	5.1	4.34
		15	15	28	17	44		61.09	67	6202ZZ	11	7.65	6.5
		17	17	31	19	52		69.11	74	6203ZZ	12	9.55	8.12
		19	20	35	21	60		77.16	82	6204ZZ	14	12.8	10.88
	10B	12	12	26	16	43	8.7	61.34	69	6201ZZ	10	6.8	5.78
		13	15	28	17	44		66.32	74	6202ZZ	11	7.65	6.5
		15	17	31	19	53		76.36	84	6203ZZ	12	9.55	8.12
		17	20	35	21	60		86.39	94	6204ZZ	14	12.8	10.88
	12B	11	12	26	16	44	11.1	67.61	75	6201ZZ	10	6.8	5.78
		11	15	28	17	44		67.61	75	6202ZZ	11	7.65	6.5
		13	17	31	19	53		79.59	88	6203ZZ	12	9.55	8.13
		14	20	35	21	60		85.61	94	6204ZZ	14	12.8	10.88
	16B	9	15	28	17	44	16.2	74.27	85	6202ZZ	11	7.65	6.5
		10	17	31	19	52		82.19	93	6203ZZ	12	9.55	8.13
		11	20	35	21	60		90.14	100	6204ZZ	14	12.8	10.88

暂未上传文档资料
