内六角圆柱头螺钉标准型全牙

图片仅供参考

内六角圆柱头螺钉标准型全牙

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	螺纹	材质	表面处理	强度等级	类型
JT-YBMUF	粗牙	ML40Cr	发黑	10.9	标准型 ● 全牙/半牙
JT-YBMUO	粗牙	SCM435	镀白锌	10.9	标准型 ● 全牙/半牙

适用标准：DIN 912-1983、GB/T 70.1-2000

选型参数

ML40Cr

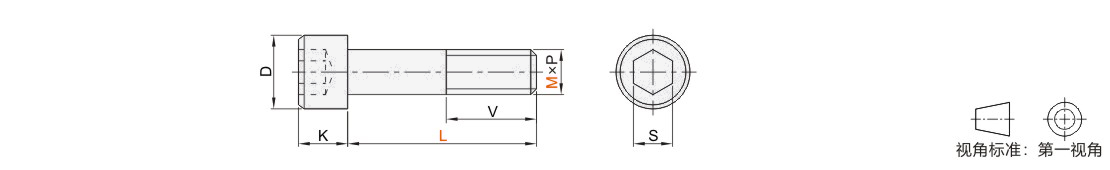

型号		L	V	P 螺距	D		K		S
代码	M	L	V	P 螺距	max	min	max	min	max	min
(发黑) JT-YBMUF	22	50 60 65 70	全牙	2.5	33.39	32.61	22	21.48	17.23	17.05
	22	75 80 85 90 100 110 120 130 140 150 160 180	56	2.5	33.39	32.61	22	21.48	17.23	17.05
	24	40 45 50 55 60 65 70	全牙	3	36.39	35.61	24	23.48	19.275	19.065
	24	75 80 85 90 95 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 300	60		36.39	35.61	24	23.48
	27	50 60 65 70 75	全牙		40.39	39.61	27	26.67
	27	80 90 95 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 300	65		40.39	39.61	27	26.67
	30	50 60 65 70 75 80	全牙	3.5	45.39	44.61	30	29.67	22.275	22.065
	30	90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350	72		45.39	44.61	30	29.67	22.275	22.065
	33	70 80 90 100	全牙		50.39	49.61	33	32.61	24.275	24.065
	33	110 120 140 150 160 170 180 190 200	76		50.39	49.61	33	32.61	24.275	24.065
	36	60 70 80 90 100	全牙	4	54.46	53.54	36	35.61	27.275	27.065
	36	110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 350	84	4	54.46	53.54	36	35.61	27.275	27.065
	42	100 110	全牙	4.5	63.46	62.54	42	41.61	32.33	32.08
	42	140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350	96	4.5	63.46	62.54	42	41.61	32.33	32.08

SCM435

型号		L	V	P 螺距	D	K	S
代码	M	L	V	P 螺距	D	K	S
(镀白锌) JT-YBMUO	3	5 6 8 10 12 14 15 16 18 20	全牙	0.5	5.5	3	2.5
	3	22 25 30 35	18	0.5	5.5	3	2.5
	4	5 6 8 10 12 14 15 16 18 20 22 25	全牙	0.7	7	4	3
	4	30 35 40	20	0.7	7	4	3
	5	6 8 10 12 14 15 16 18 20 22 25	全牙	0.8	8.5	5	4
	5	30 35 40 45 50	22	0.8	8.5	5	4
	6	8 10 12 14 15 16 18 20 22 25 30	全牙	1	10	6	5
	6	35 40 45 50 55 60 65 75 80 90 100	24	1	10	6	5
	8	10 12 15 16 18 20 22 25 30 35	全牙	1.25	13	8	6
	8	40 45 50 55 60 65 70 75 80 90 100	28	1.25	13	8	6
	10	16 20 25 30 35 40	全牙	1.5	16	10	8
	10	45 50 55 60 65 70 75 80 90 100	32	1.5	16	10	8
	12	20 25 30 35 40 45 50	全牙	1.75	18	12	10
	12	55 60 65 70 75 80 90 100	36	1.75	18	12	10
	16	30 35 40 45 50 60	全牙	2	24	16	14
	16	65 70 75 80 90 100	44	2	24	16	14
