支柱孔径D(mm) *

方形侧装支架

图片仅供参考

方形侧装支架

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	附件(螺钉) (见官网)	类型
JT-RONXUD	SUS304	TAC21	侧安装型 ● 简易型
JT-RONXUO	SUS304	TAC21	侧安装型 ● 无法兰型

附件螺钉

D	JT-RONXUD		JT-RONXUO
20	对应代码 TAC21	M6×20 1个	M6×40 2个
25		M6×25 1个	M8×45 2个
30		M8×35 1个	M8×50 2个
35		M8×40 1个	—
40		M10×45 1个
50		M10×55 1个

选型参数

简易型

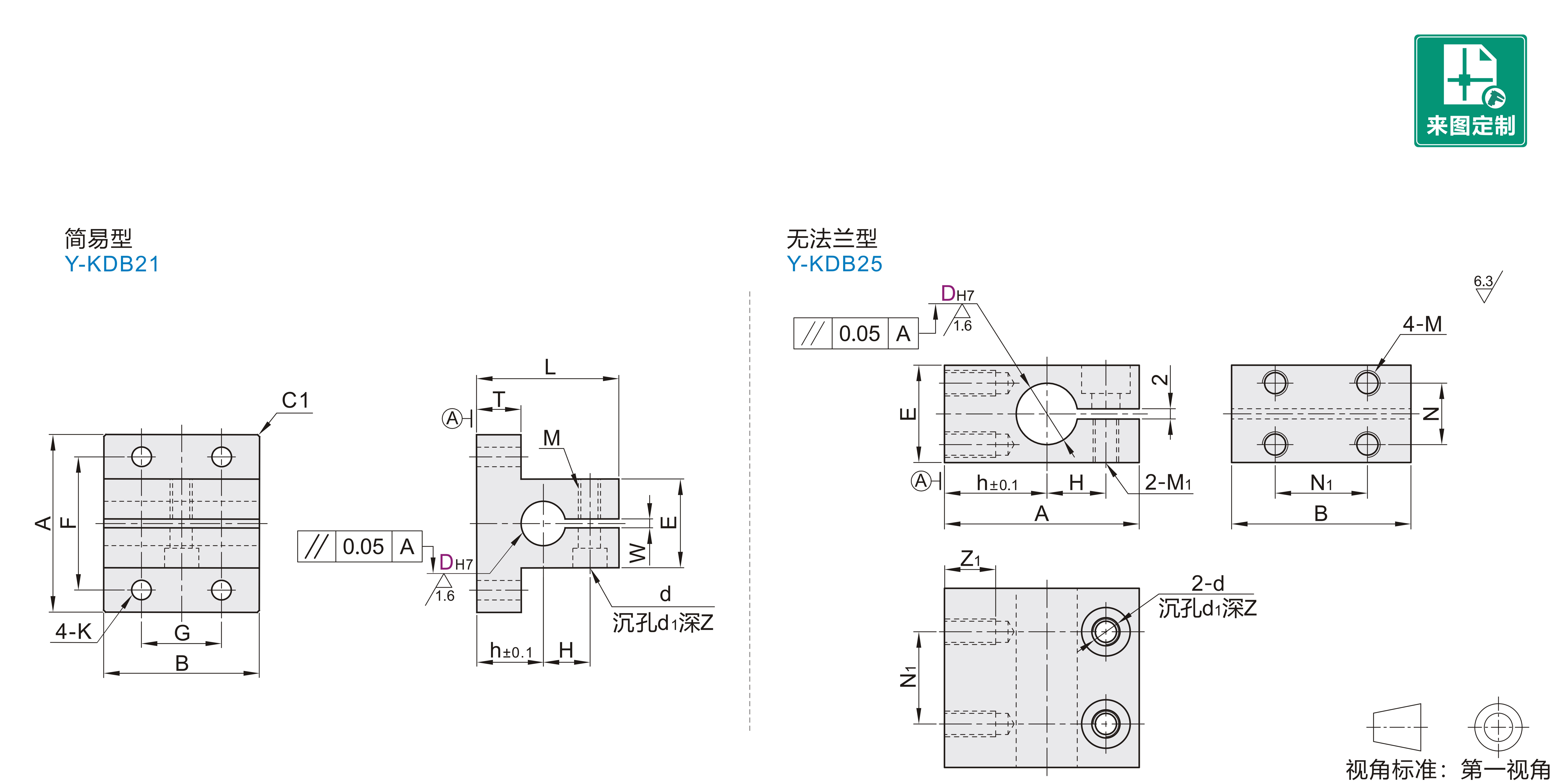

型号			A	B		L	T		F	G		K		h	H		E	d		d1		Z	M	W
代码	DH7		A	B		L	T		F	G		K		h	H		E	d		d1		Z	M	W
JT-RONXUD	20	+0.021 0	60	30		45	12		45	18		6.6		22	15		30	6.6		11		6.5	M6	2
	25		73	45		53	12		54	30		9		27	18		35	6.6		11		6.5	M6
	30		83	45		60	15		64	30		9		30	21		45	9		14		9	M8
	35	+0.025 0	94	60		68			72	35		11		35	24		50	9		14		9	M8
	40		104	60		76			82	35		11		38	27		60	11		17.5		11	M10	3
	50		118	75		87	18		94	45		14		43	33		70	11		17.5		11	M10	3

无法兰型

型号			A	B	M		N		N1		Z1	h		H	E	d		d1		Z	M1
代码	DH7		A	B	M		N		N1		Z1	h		H	E	d		d1		Z	M1
JT-RONXUO	20	+0.021 0	53	45	M6		18		25		12	30		15	29.5	6.6		11		6.5	M6
	25		59	60	M8		17		36		16	33		18	34.5	9		14		9	M8
	30		67	60	M8		29		36		16	37		21	44.5	9		14		9	M8

DH7公差、垂直度为开口前的公差。
配合轴的公差建议采用g6、f8公差。
