膜片式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	附件	类型
JT-NVSGL	铝合金	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NVSGM	铝合金	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

特点
高扭矩刚性和减震作用；
顺时针和逆时针回转特征相同；
传动效率高，可达99.86%；
适应恶劣环境，温度(-80°C~300°C)；
超强的扭矩可吸收震动，补偿径向和角向偏差；
大扭矩、高刚性圆形膜片；
禁铜、锌、镍，适用锂电行业。
传感器与控制器需配套使用。

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2。

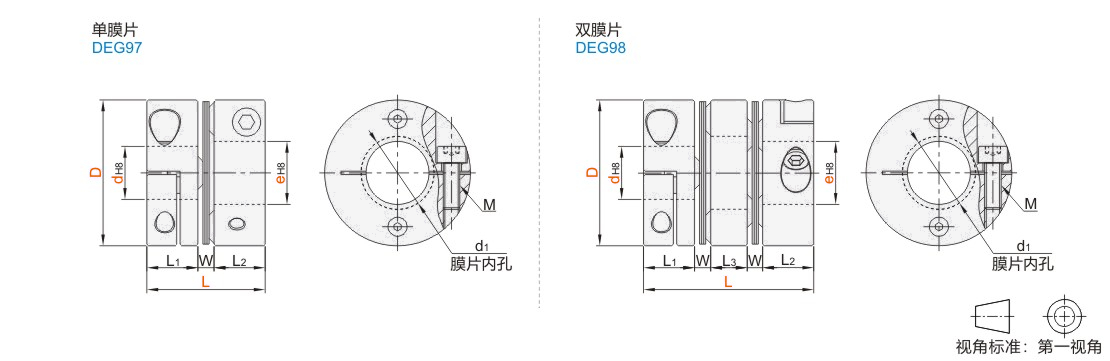

选型参数

单膜片

型号		L	d-e(d≤e)	L1	L2	W	d1	M
代码	D	L	d-e(d≤e)	L1	L2	W	d1	M
JT-NVSGL	19	19	3 4 5 6 6.35 7 8	8.7	8.7	1.6	8	M3
		22		8.7	11.7
		25		11.7	11.7
	26	26	4 5 6 6.35 7 8 9 9.525 10	11.6	11.6	2.8	10
		29		11.6	14.6
		32		14.6	14.6
	32	29	4 5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	13	13	3	16
		32		13	16
		35		16	16
	34	32	5 6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15	14.5	14.5			M4
		37		14.5	19.5
		42		19.5	19.5
	39	34	6 6.35 7 8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19	15	15	4	19
		39		15	20
		44		20	20
	44	35	8 9 9.525 10 11 12 12.7 13 14 15 16 17 18 19 20 21 22	15.5	15.5		22	M5
		40		15.5	20.5
		45		20.5	20.5
	50	41	10 11 12 12.7 13 14 15 16 17 18 19 20 21 22 24 25 26	18	18	5	26
		49		18	26
		57		26	26
	56	45	10 11 12 12.7 13 14 15 16 17 18 19 20 22 24 25 28	20	20		29
		53		20	28
		61		28	28
	68	54	12 13 14 15 16 17 18 19 20 22 24 25 28 30 32 35	23.6	23.6	6.8	39	M6
		62		23.6	31.6
		70		31.6	31.6
	82	68	14 15 16 17 18 19 20 22 24 25 28 30 32 35 40 42 45	30	30	8	44	M8
		78		30	40
		88		40	40
	94	69	19 20 22 24 25 28 30 32 35 40 42 45 48 50	30	30	9	48	M10
		79		30	40
		89		40	40
	104	70	20 22 24 25 28 30 32 35 40 42 45 48 50 52 55	30	30	10
		80		30	40
		90		40	40

双膜片

尺寸性能表

型号		锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	最高转速 (r/mn)	惯性力矩(kg·m²)		静态扭转刚性 (N·m/rad)		容许安装偏差						重量(g)
代码	D					惯性力矩(kg·m²)		静态扭转刚性 (N·m/rad)		径向(mm)		角向(°)		轴向(mm)		重量(g)
代码	D					JT-NVSGL	JT-NVSGM	JT-NVSGL	JT-NVSGM	JT-NVSGL	JT-NVSGM	JT-NVSGL	JT-NVSGM	JT-NVSGL	JT-NVSGM	JT-NVSGL	JT-NVSGM
单膜片 JT-NVSGL 双膜片 JT-NVSGM	19	0.8	2	4	10000	6.7×10^-7	9.1×10^-7	1160	580	0.02	0.1	1	2	±0.09	±0.18	15	20
	26	1.5	3.5	7		3.2×JT-SLOFODS-6	4.3×JT-SLOFODS-6	2500	1250		0.12			±0.1	±0.2	38	51
	32	1.5	5	10		8.2×JT-SLOFODS-6	1.2×10^-5	3600	1800		0.15			±0.14	±0.28	64	91
	34	3.4	6	12		1.2×10^-5	1.6×10^-5	4600	2300		0.15			±0.18	±0.36	80	112
	39	3.4	8	16		2.2×10^-5	3.1×10^-5	7400	3700		0.2					112	161
	44	7	10	20		3.5×10^-5	5.1×10^-5	10600	5300		0.25					146	209
	50		18	36		6.9×10^-5	9.6×10^-5	12400	6200		0.25			±0.2	±0.4	221	308
	56		35	70		1.2×10^-4	1.7×10^-4	16800	8400		0.3					305	426
	68	14	65	130	9000	3.1×10^-4	4.2×10^-4	23000	11500		0.35					539	739
	82	30	100	200	8000	8.3×10^-4	1.2×10^-3	29000	14500		0.5					987	1423
	94	45	165	330	5000	8.3×10^-4	2.1×10^-3	80000	40000							1316	1907
	104	45	235	470	4000	2.2×10^-3	3.2×10^-3	160000	80000							1634	2382

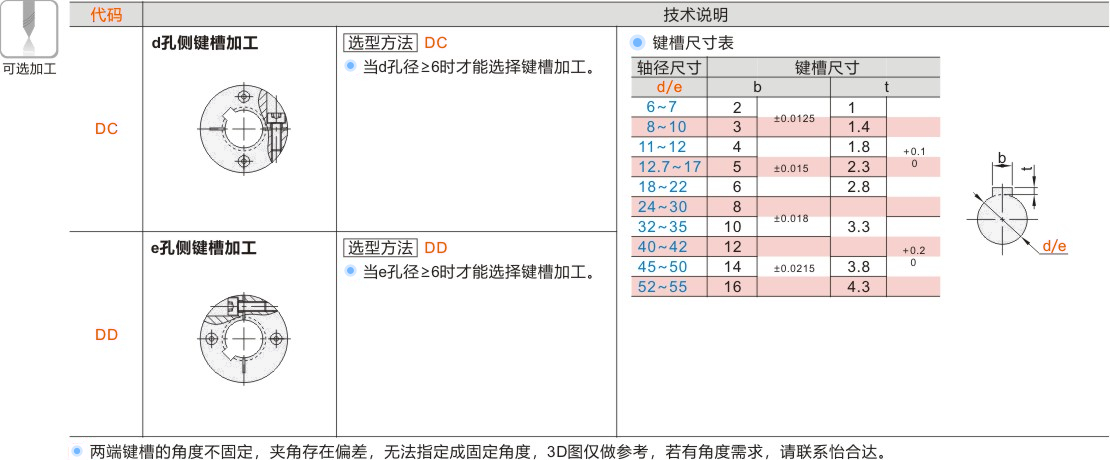

可选加工参数

暂未上传文档资料

膜片式联轴器 螺钉夹紧型
