规格 *

拆卸式铰链锥孔型

图片仅供参考

拆卸式铰链锥孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔型	性价比	载荷	拔插方向	材质	表面处理/颜色	类型
JT-QAQSQ	锥孔型	精密型	中载型	左侧	ADC	烤漆金属银色	左右侧拔插型
JT-QAQSF	锥孔型	精密型	中载型	右侧	ADC	烤漆金属银色	左右侧拔插型

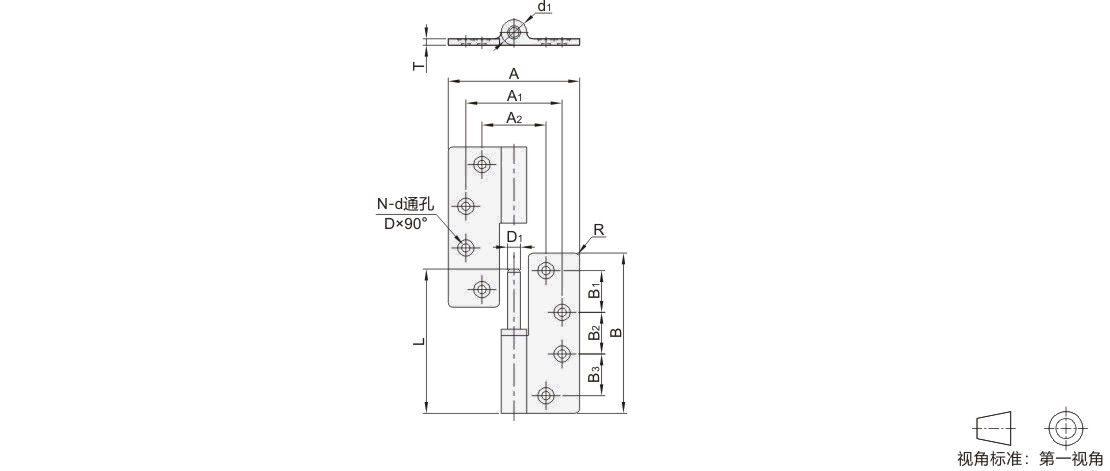

图示为左侧拔插型。

选型参数

选型表

型号		A	B	A1	A2	B1	B2	B3	d1	D1	N	d	D	R	L	T	负载 (kg)	参考重量 (kg/pcs)
代码	规格	A	B	A1	A2	B1	B2	B3	d1	D1	N	d	D	R	L	T	负载 (kg)	参考重量 (kg/pcs)
JT-QAQSQ JT-QAQSF	50	40	50	—	26	—	—	30	10	5	4	4.2	8.2	2	45	3	10	0.02
	65	50	65	36	30	22		22	10	5	6	4.2	8.2	2	52.5	3	15	0.035
	75	70	75	50	40	27		27	12	6	6	5.2	10.2	3	68	3.5	20	0.06
	100	82	100	60	40	26	26	26	16	8	8	5.2	10.2	3	90	4	30	0.11

容许负载为使用2个时的数值。
