膜片

选型参数

D *

e *

3~35/0.01

膜片式联轴器螺钉夹紧型

图片仅供参考

膜片式联轴器螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 主体	材质 / 膜片	表面处理 / 主体	附件	类型
JT-NVSSX	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NVSDX	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

特点：

高扭矩刚性和减震作用；

顺时针和逆时针回转特征相同；

传动效率高，可达99.86%；

超强的扭矩可吸收震动，补偿径向和角向偏差。

因偏心、偏角、轴向的位移如果同时出现多种偏差时，则各容许值会降低。

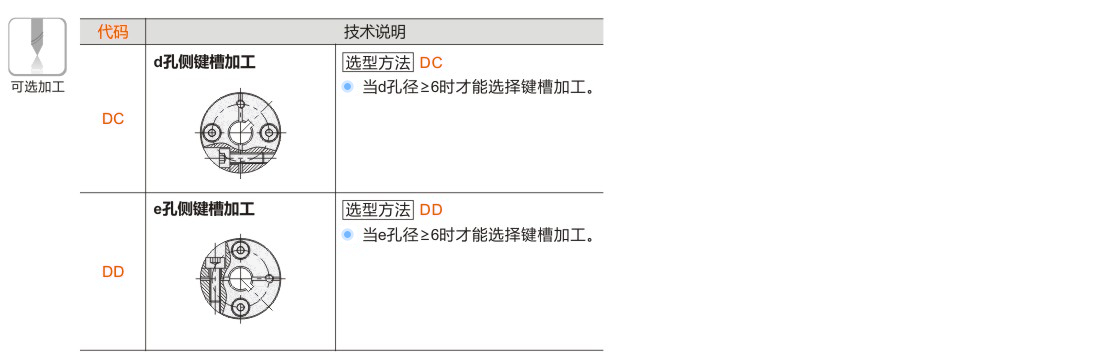

两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

选型表

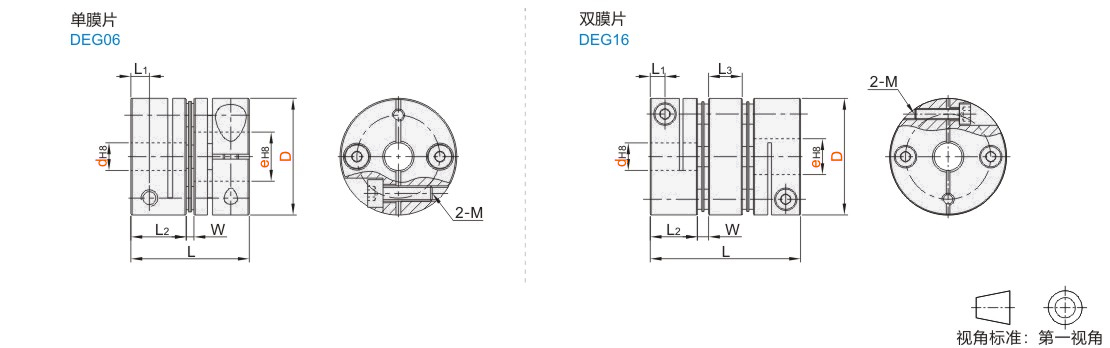

型号		d-e(d≤e) 最小单位0.01	L	L1	L2	L3	W	M	锁紧扭矩(N·m)	额定扭矩(N·m)	最高转速(r/min)	惯性力矩 (kg·m²)	静态扭转刚性(N·m/rad)	容许安装偏差			重量 (g)
代码	D													径向(mm)	角向 (°)	轴向 (mm)
代码	D													径向(mm)	角向 (°)	轴向 (mm)		单膜片 JT-NVSSX	19	3~8	20	3	9	—	2	M2.5	1	1	10000	6.33×10-7	1400	0.02	1	±0.1	12
26S	4~11	23.6	3.3	10.5	2.6	1.5	2.26×JT-SLOFODS-6	3700	±0.15	27																M2.5	1
26	4~11	25.4	4	11.4		M3	1.5	3700	±0.15	27	2	2.61×JT-SLOFODS-6
29S	6~14	26.4	3.5	11.9		M2.5	1	3	4.10×JT-SLOFODS-6	5700	±0.2	34
29	6~14	26.8	4	11.9	3	M3	1.5	4	4.10×JT-SLOFODS-6	5700		34
34S	6.35~14	28.5	3.75	12.5	3.5	M3	1.5	4	8.02×JT-SLOFODS-6	8100		58
34	6.35~14	32.5	4.75	14.5	3.5	M4	3.5	5	9.62×JT-SLOFODS-6	8100		58
39	8~16	34.3	5	15	4.3			10	1.68×10-5	18000	±0.25	82
44	9~20	34.6	5	15	4.6			12	2.48×10-5	20000	±0.3	102
56	11~25	45.25	6.6	20	5.3	M5	8	25	8.96×10-5	32000	±0.4	222
68	14~35	53.8	7.6	24	5.8	M6	13	60	2.59×10-4	70000	±0.45	389
82	18~35	68	9.3	30	8	M8	28	100	7.10×10-4	90000	±0.55	727
双膜片 JT-NVSDX	19	3~8	28	3	9	6	2	M2.5	1	1	9.10×10-7	700	0.1	2	±0.2	17
	26S	4~11	33.7	3.3	10.5	7.5	2.6	M2.5	1	1.5	3.30×JT-SLOFODS-6	1850	0.15		±0.33	37
	26	4~11	35	4	11.4	7		M3	1.5	2	3.61×JT-SLOFODS-6	1850			±0.33	37
	29S	6~14	35.7	3.5	11.9	6.7		M2.5	1	3	5.50×JT-SLOFODS-6	2850			±0.38	46
	29	6~14	36.5	4	11.9	6.7	3	M3	1.5	4	6.18×JT-SLOFODS-6	2850			±0.38	46
	34S	6.35~14	39.5	3.75	12.5	7.5	3.5	M3	1.5	4	1.05×10-5	4050	0.18		±0.4	80
	34	6.35~14	44.8	4.75	14.5	8.8	3.5	M4	3.5	5	1.33×10-5	4050	0.18		±0.4	80
	39	8~16	48.6	5	15	10	4.3			10	2.58×10-5	9000	0.24		±0.5	118
	44	9~20	49.6	5	15	10.4	4.6			12	4.23×10-5	10000	0.24		±0.6	150
	56	11~25	62.6	6.6	20	12	5.3	M5	8	25	1.33×10-4	16000	0.28		±0.8	307
	68	14~35	73.6	7.6	24	14	5.8	M6	13	60	3.67×10-4	35000	0.34		±0.9	535
	82	18~35	98	9.3	30	22	8	M8	28	100	1.03×10-3	45000	0.52		±1.1	981

惯性力矩和重量按最大孔径计算。

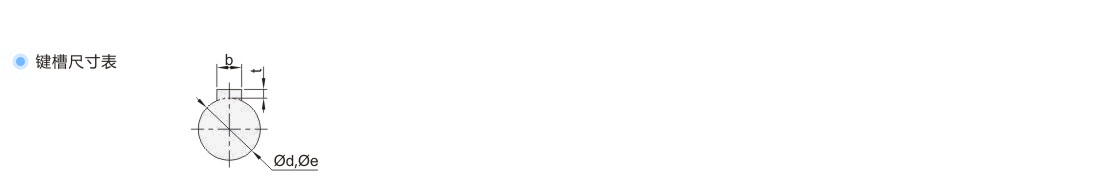

轴径尺寸	键槽尺寸
Ød,Øe (mm)	宽度b(mm)		深度t(mm)
Ød,Øe (mm)	标准尺寸	公差	标准尺寸	公差
Ø6~Ø7.99	2	±0.0125	1	+0.1 0
Ø8~Ø10	3	±0.0125	1.4
Ø10.01~Ø12	4	±0.015	1.8
Ø12.01~Ø17	5		2.3
Ø17.01~Ø22	6		2.8
Ø22.01~Ø30	8	±0.018	3.3
Ø30.01~Ø38	10	±0.018	3.3	+0.2 0
