规格 *

弹簧蝶形铰链平型圆孔+腰孔型

图片仅供参考

弹簧蝶形铰链平型圆孔+腰孔型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装孔型	性价比	材质	表面处理	类型
JT-QASOU	圆孔+腰孔型	—	SUS304	镜面抛光	平型
JT-QASOD●	圆孔型	经济型	SUS304	镜面抛光	平型
JT-QASXD●	圆孔型	经济型	SUS304	滚磨抛光	平型
JT-QAVXX●	圆孔型	经济型	SUS304	磁力震抛	平型

代码右侧带●符合RoHS标准

弹簧铰链开合角度180°内，超出会加快扭力衰减。

JT-QASOD同款SPCC材质(HFG41)见怡合达电商平台。

选型参数

选型表

型号							扭矩(N·m)									参考重量 ( kg/pcs)
代码						规格	180°								270°	参考重量 ( kg/pcs)
JT-QASOU						90A	0.9								1.9	0.158
						90B	1.15								2.9	0.16
						90C	1.95								5.2	0.164

扭矩值为单个铰链时的扭矩。

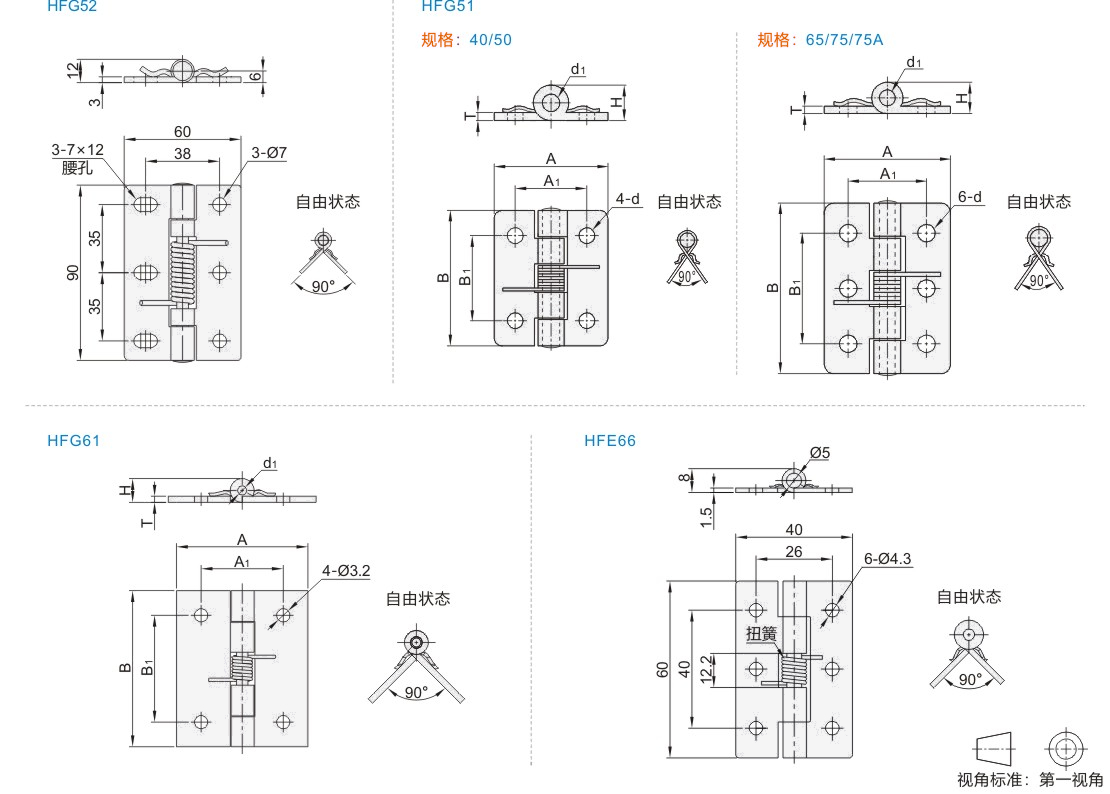

型号									A			B			A1						B1	H		T				d		d1			扭矩(N·m)					轴向负载 (kg)				参考重量(kg/pcs)
代码				规格					A			B			A1						B1	H		T				d		d1			直角展开时					轴向负载 (kg)				HFG41					JT-QASOD
JT-QASOD				40					35			40			22						26	5.8		1.5				3.2		2.5			0.12±20%					6				0.02					0.02
				50					35			50			22						34	5.8		1.5				4.3		2.5			0.09±20%					8				0.02					0.02
				65					50			65			30						46	8.3		2				5.3		4			0.61±20%					13				0.03					0.065
				75					50			75			30						54	8.3		2				5.3		4			0.60±20%					15				0.JT-VMPSLCSFZMPNZFZ					0.JT-VMPSLCSFZMPNZFZ

容许负载为使用2个时的数值。扭矩值为单个铰链时的扭矩。

型号									A			B				A1					B1			H				T			d1						轴向负载 (kg)				扭矩(N·m)						参考重量 (kg/pcs)
代码				规格					A			B				A1					B1			H				T			d1						轴向负载 (kg)				直角展开时						参考重量 (kg/pcs)
JT-QASXD				20					14			20				—					—			2.2				0.5			1						1				0.04±20%						0.01
				25					32			25				20					14			5.8				1.2			3						3				0.JT-VMPSLCSFZMPNZFZ±20%						0.01
				38					32			38				20					26			6				1.5									6				0.16±20%						0.03
				51					38			51				25					32			6.5				1.5									7				0.11±20%						0.04

规格20为无孔。容许负载为使用2个时的数值。扭矩值为单个铰链时的扭矩。

型号					扭矩(N·m)			参考重量 (kg/pcs)
型号					扭矩(N·m)								代码				规格	直角展开时
JT-QAVXX				60	0.32±20%								0.04

扭矩值为单个铰链时的扭矩。
