T形导向轴支座侧开口型

图片仅供参考

T形导向轴支座侧开口型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件	类型
JT-SMFSD	S45C	发黑	1个内六角圆柱头螺钉	侧开口型 ● H 选择型
JT-SMFSU	S45C	喷细砂无电解镀镍	1个内六角圆柱头螺钉(不锈钢)	侧开口型 ● H 选择型
JT-SMFSX	SUS304	—	1个内六角圆柱头螺钉(不锈钢)	侧开口型 ● H 选择型
JT-SMFSM	A6063	喷细砂本色阳极氧化	1个内六角圆柱头螺钉(不锈钢)	侧开口型 ● H 选择型
JT-SMFDD	S45C	发黑	1个内六角圆柱头螺钉	侧开口型 ● H 指定型
JT-SMFDU	S45C	喷细砂无电解镀镍	1个内六角圆柱头螺钉(不锈钢)	侧开口型 ● H 指定型
JT-SMFDX	SUS304	—	1个内六角圆柱头螺钉(不锈钢)	侧开口型 ● H 指定型
JT-SMFDM	A6063	喷细砂本色阳极氧化	1个内六角圆柱头螺钉(不锈钢)	侧开口型 ● H 指定型

开口型，安装孔D的公差H7为开口加工前的公差，开口加工后由于有内部应力释放，公差有可能增至H8左右，不影响客户使用。
如对防锈有要求，请优先选用不锈钢材质，铝合金材质或喷细砂无电解镀镍产品。

选型参数

选型表

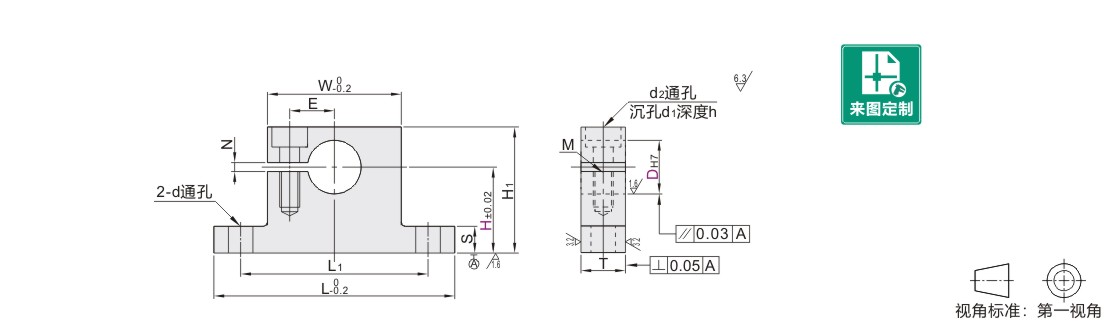

型号				H		L	H1	T	S	W	L1	d	E	M	d2	d1	h	N
代码		DH7		选择型	指定型最小单位0.1	L	H1	T	S	W	L1	d	E	M	d2	d1	h	N
H H 选择型指定型 JT-SMFSD JT-SMFDD JT-SMFSU JT-SMFDU JT-SMFSX JT-SMFDX JT-SMFSM JT-SMFDM		8	+0.015 0	(10) (15) 20 25 30 40	10.0~40.0	44	H+7	12	5.8	27.8	36	4.5	9	M4深8	4.5	8	4.5	1.2~2.3
		10	+0.015 0	(10) (15) 20 25 30 40		50	H+9			31.8	41		11
		12	+0.018 0	(10) (15) 20 25 30 40			H+10
		13		(15) 20 25 30 40	15.0~40.0		H+11
		16		(15) 20 25 30 40	15.0~40.0		H+12
		20	+0.021 0	(20) 25 30 40 50 60	20.0~60.0	75	H+15	16	7.8	47.8	62	6.5	17	M6深12	6.6	11	6.5
		25		(20) 25 30 40 50 60	20.0~60.0	75	H+18	16	7.8	47.8	62	6.5	17	M6深12	6.6	11	6.5
		30		(25) 30 40 50 60	25.0~60.0	94	H+21	20	9.8	59.8	78	9	21	M8深16	9	14	9	1.2~3.5
		35	+0.025 0	(25) 30 40 50 60	25.0~60.0	98	H+24			63.8	82		23
		40	+0.025 0	30 40 50 60 80	30.0~80.0	103	H+27			69.8	87		26

带( )的H尺寸对应的螺孔M底孔贯通。　　可能出现螺孔M底孔贯穿的情况。
