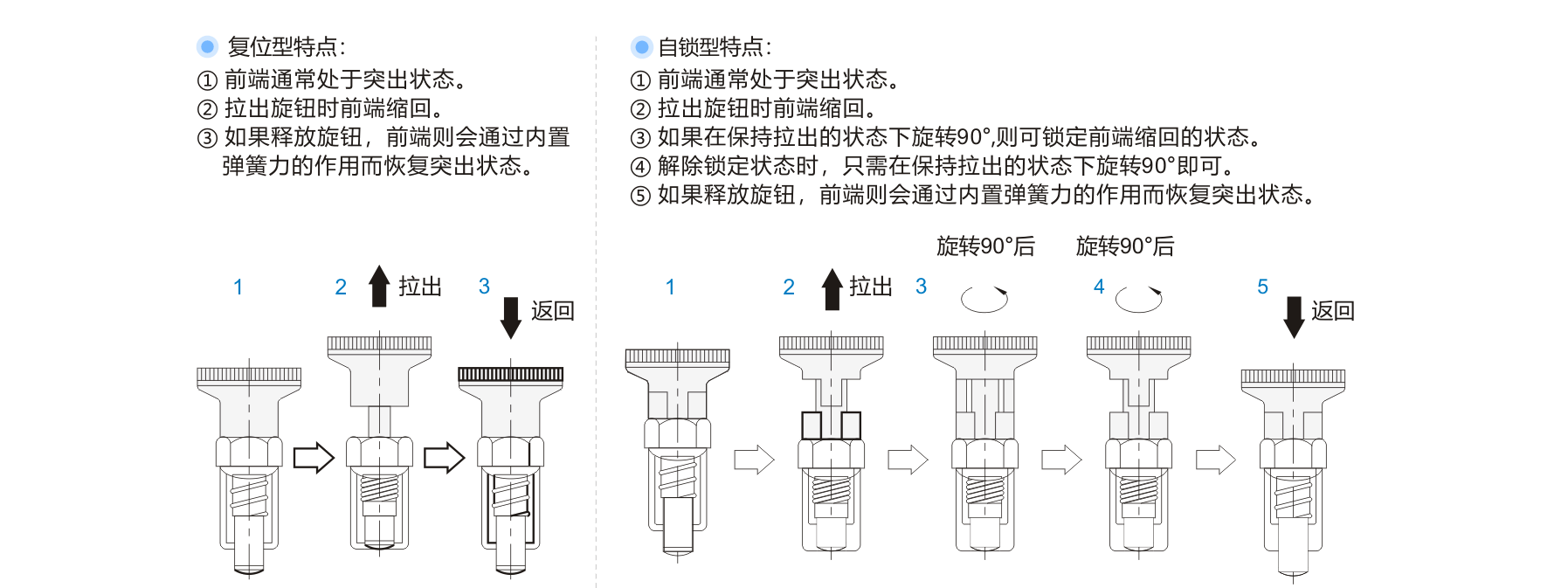

复位/自锁

旋钮材质

螺纹

销头形状

选型参数

公制普通螺纹M(mm) *

复位自锁型分度销

图片仅供参考

复位自锁型分度销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

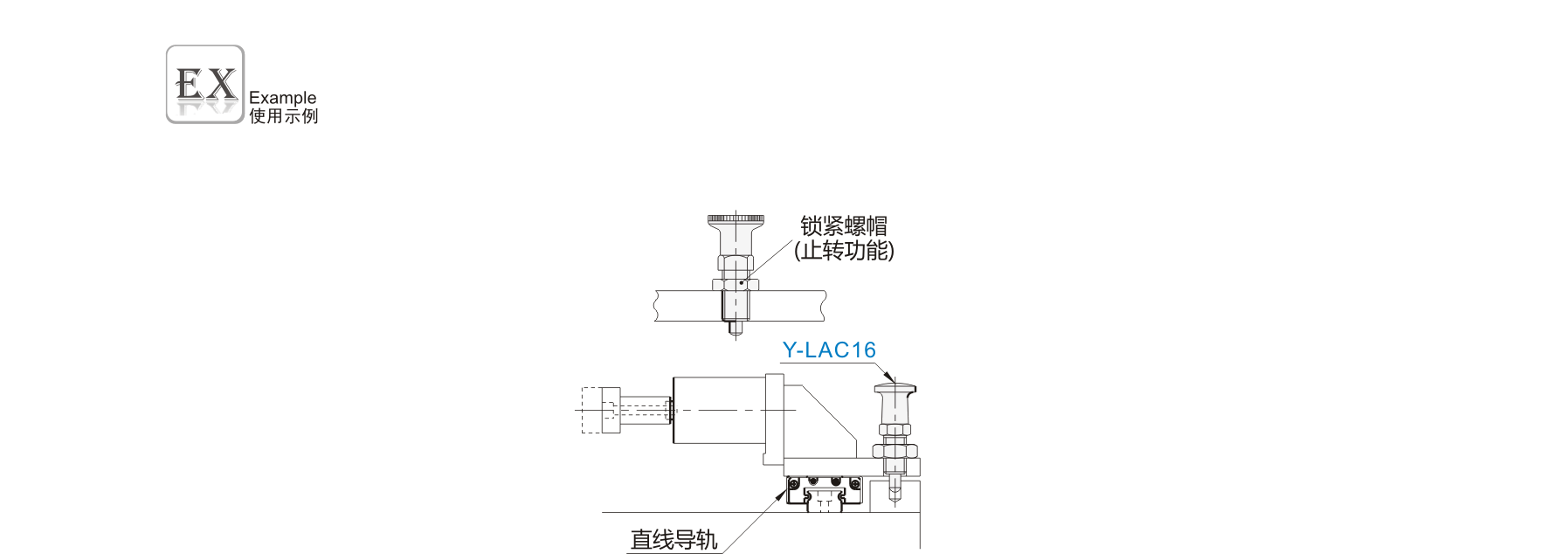

产品详情
文档下载

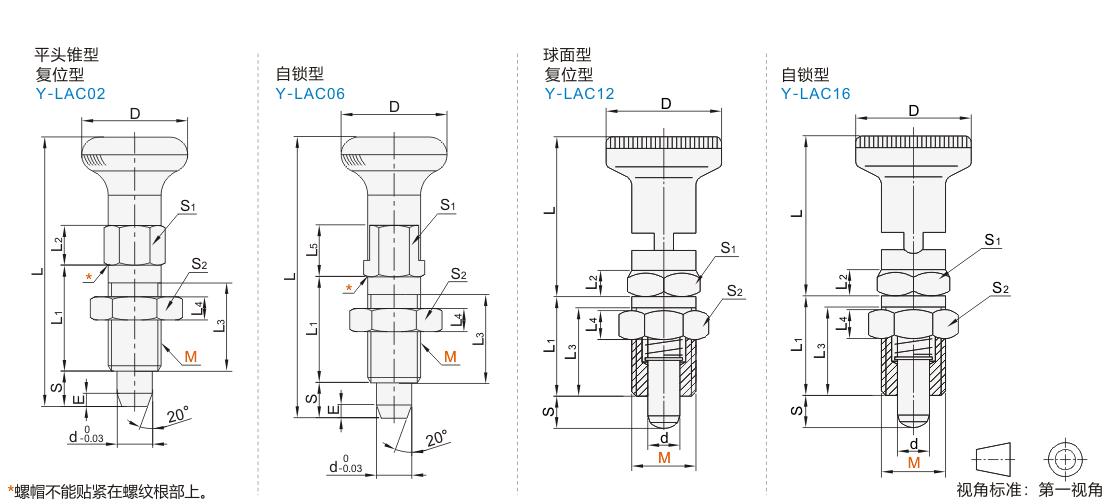

代码	销头形状	螺纹	材质 / 旋钮	材质 / 主体	材质 / 销	材质 / 弹簧	材质 / 锁紧螺帽	类型
JT-RIBMSU	平头锥型	粗牙	尼龙6 (黑色亚光)	SUS303	SUS303	SUS304	SUS303	紧凑型 ● 复位型 ● 带锁紧螺帽
JT-RIBMSX	平头锥型	粗牙	尼龙6 (黑色亚光)	SUS303	SUS303	SUS304	SUS303	紧凑型 ● 自锁型 ● 带锁紧螺帽
JT-RIBMDU	球面型	细牙	PA	SUS303	SUS303	SUS304	SUS304	紧凑型 ● 复位型 ● 带锁紧螺帽
JT-RIBMDX	球面型	细牙	PA	SUS303	SUS303	SUS304	SUS304	紧凑型 ● 自锁型 ● 带锁紧螺帽

选型参数

JT-RIBMSU(平头锥型(复位型))

型号		螺距 (粗牙)	D	d	S	E	L	L1	L2	L3	L4	S1	S2	负载(N)		容许紧固扭矩 (N.m)
代码	M	螺距 (粗牙)	D	d	S	E	L	L1	L2	L3	L4	S1	S2	min.	max.	容许紧固扭矩 (N.m)
JT-RIBMSU	6	1	12	4	4	1.5	30.5	12	4.5	10	3.2	6	10	3	11	1.5
	8	1.25	16	5	5		40	16	6	14	4	8	13	5	23	9
	10	1.5	18	6	6		49	20	7.5	18	5	10	16	6	21	20
	12	1.75	21	8	8		59	24	9	22	6	12	18	6	22	25

由于螺纹部壁厚较薄，因此紧固时请勿超过上表中所示的扭矩值。

Kgf=N×0.101972

JT-RIBMSX(平头锥型(自锁型))

型号		螺距 (粗牙)	D	d	S	E	L	L1	L3	L4	L5	S1	S2	负载(N)		容许紧固扭矩 (N.m)
代码	M	螺距 (粗牙)	D	d	S	E	L	L1	L3	L4	L5	S1	S2	min.	max.	容许紧固扭矩 (N.m)
JT-RIBMSX	6	1	12	4	4	1.5	33	12	10	3.2	7	6	10	3	11	1.5
	8	1.25	16	5	5		43.5	16	14	4	9.7	8	13	5	23	9
	10	1.5	18	6	6		52	20	18	5	10.5	10	16	6	21	20
	12	1.75	21	8	8		63.5	24	22	6	13.5	12	18	6	22	25

由于螺纹部壁厚较薄，因此紧固时请勿超过上表中所示的扭矩值。

Kgf=N×0.101972

JT-RIBMDU-16(球面型)

型号		螺距 (细牙)	d	S min	D	L		L1	L2	L3	L4	S1	S2	负载(N)		重量(g)
代码	M	螺距 (细牙)	d	S min	D	复位型	自锁型	L1	L2	L3	L4	S1	S2	min	max	JT-RIBMDU	JT-RIBMDX
复位型 JT-RIBMDU 自锁型 JT-RIBMDX	10	1	5	5	21	23	29	17	5	15	5	12	17	7	17	24	30
	12	1.5	6	6	25	28.5	35	20	6	17	6	14	19	9	24	42	48
	16	1.5	8	8	31	35	42.5	26	8	23	8	19	24	11	30	90	99

Kgf=N×0.101972
