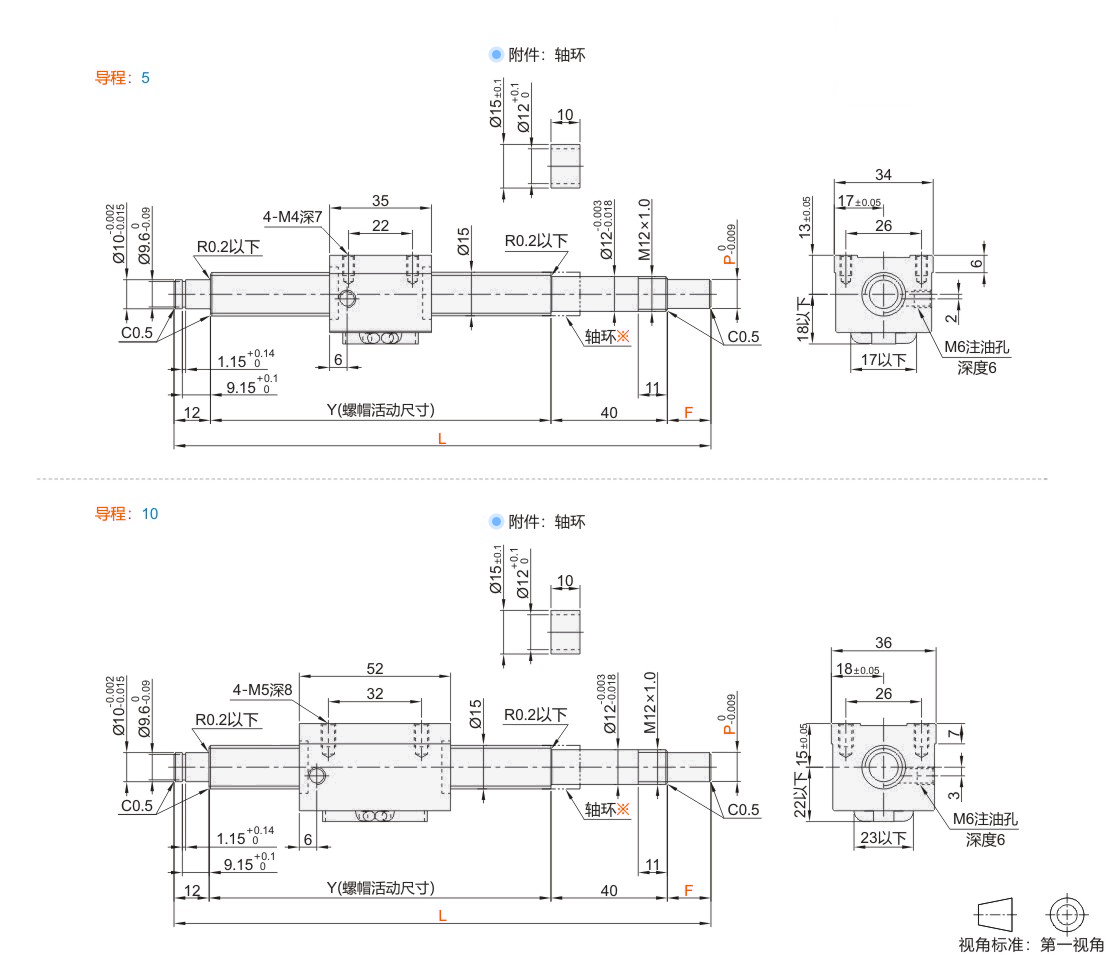

压轧滚珠丝杠块状螺帽型 C10精度

图片仅供参考

压轧滚珠丝杠块状螺帽型 C10精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMVFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	块状螺帽型 ● 标准型
JT-SIMVFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	块状螺帽型 ● 精密型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

选型参数

选型表

型号			最小单位1			Y	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	基本额定负载
代码	丝杠轴径	导程	L	F	P	Y	滚珠直径	丝杠底径	螺纹旋向	螺母环圈数	轴向间隙	C(动)kN	Co(静)kN
JT-IMVFG JT-SIMVFG	15	5	150~1200	15~30	6~10	L-(52+F)	3.175	12.5	右旋	2.5圈1列	0.1以下	5.1	10.5
JT-IMVFG JT-SIMVFG	15	10	150~1200	15~30	6~10	L-(52+F)	3.175	12.5	右旋	2.5圈1列	0.1以下	5.1	10.5

压轧滚珠丝杠与丝杠支座组件的推荐组合(请在怡合达网站搜索查看)

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMVFG JT-SIMVFG	15	5 10	圆法兰	JT-IVXSD-12(请在怡合达网站搜索查看)	JT-IVXDD-12(请在怡合达网站搜索查看)
JT-IMVFG JT-SIMVFG	15	5 10	方形	JT-IVXFD-12(请在怡合达网站搜索查看)	JT-IVXQD-12(请在怡合达网站搜索查看)

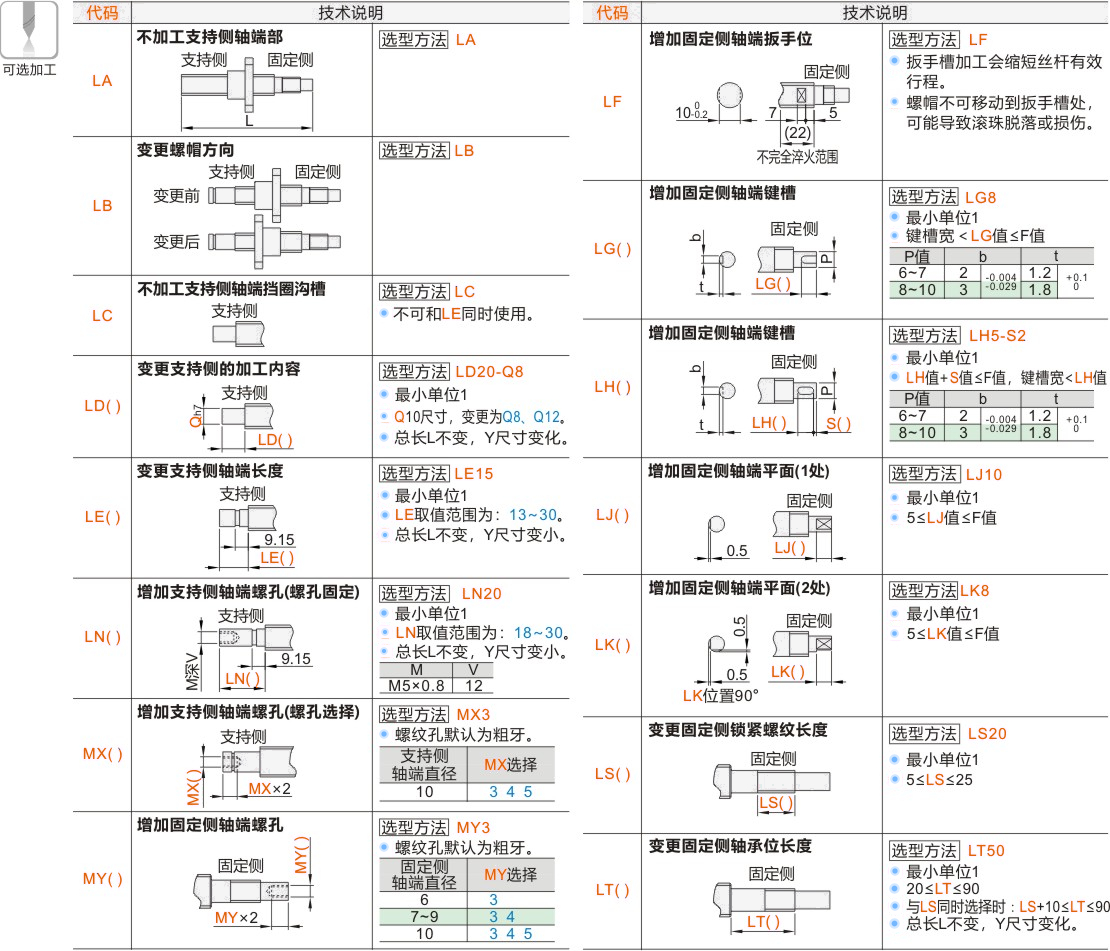

可选加工参数

产品名称

暂未上传文档资料
