研磨滚珠丝杠左右旋

图片仅供参考

研磨滚珠丝杠左右旋

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMGSO	C5	GCr15	GCr15	真空淬火	真空淬火	56~62HRC	58~62HRC	左右旋型

怡合达不保证滚珠丝杠组装后的噪音值。

丝杠端部存在工艺孔。

选型参数

选型表

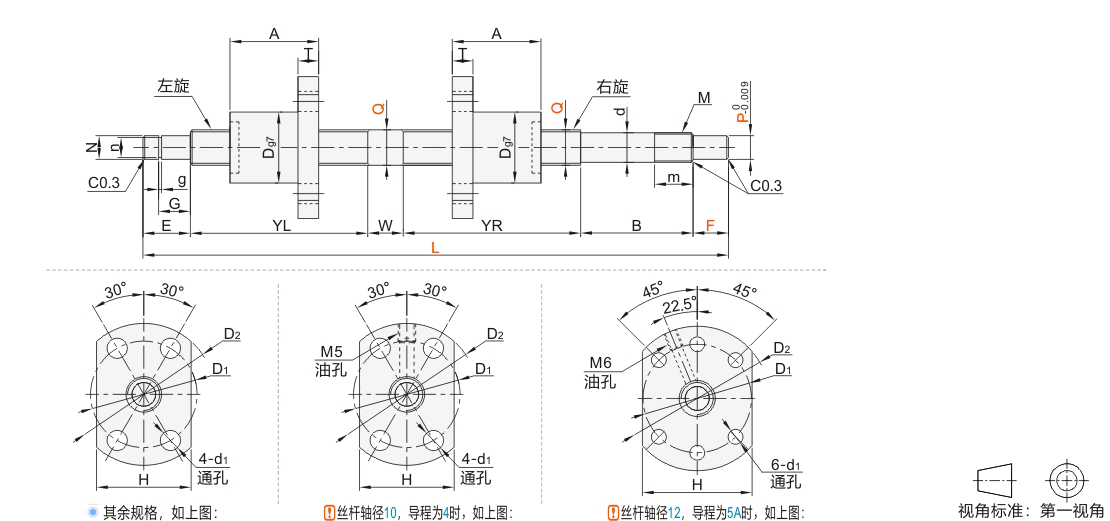

型号			最小单位1	F	P	螺帽尺寸							滚珠直径	螺母循环圈数	左旋YL	右旋YR	W
代码	丝杠轴径Q	导程	L	F	P	A	D	T	D1	D2	H	d1	滚珠直径	螺母循环圈数	左旋YL	右旋YR	W
JT-IMGSO	6	1	80~210	6	4	15	12	3.5	18	24	16	3.4	0.8	3×1	(L-39)/2		6
	6	2	80~210	6	4	15	12	3.5	18	24	16		1.2		(L-39)/2		6
	8	1	90~300	7.5	4.5	16	14	4	21	27	18		0.8		(L-53.5)/2		10
	8	2	90~300	7.5	4.5	16	14	4	21	27	18		1.2		(L-53.5)/2
	10	2	120~400	10	6	28	18	5	27	35	22	4.5	1.588		(L-60.5)/2
	10	4	120~400	10	6	38	20	8	29	37	24		2.381		(L-60.5)/2
	12	2	130~600	15	8	28	20	5	29	37	24		1.588		(L-76)/2
	12	5A	130~600	15	8	28	24	10	32	40	30		2		(L-76)/2

支持侧位置尺寸									固定侧位置尺寸					基本额定负载(kN)
E	G		g		N		n		B	M	m	d		C(动)	CO(静)
8	5.35	+0.1 0	0.5	+0.1 0	4	-0.002 -0.010	3.7	0 -0.06	19	M5×0.5	6.5	5	-0.002 -0.008	0.58	1
8	5.35	+0.1 0	0.5	+0.1 0	4	-0.002 -0.010	3.7		19	M5×0.5	6.5	5	-0.002 -0.008	0.75	1.2
9	6.8	+0.2 0	0.8	+0.14 0	6	0 -0.012	5.7		27	M6×0.75	7	6	0 -0.012	0.78	1.65
									27	M6×0.75	7	6	0 -0.012	1.5	2.6
									31.5	M8×1.0	9	8	0 -0.015	1.5	2.6
									31.5	M8×1.0	9	8		3	5.2
15	7.9		0.9		8	-0.002 -0.015	7.6		36	M10×1.0	10	10		3	6
15	7.9		0.9		8	-0.002 -0.015	7.6		36	M10×1.0	10	10		6.19	8.83

研磨滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	丝杠导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
代码	丝杠轴径	丝杠导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座	JT-IMGSO	6	1	圆法兰	JT-IVXSD-5	JT-IVXDD-5
2	方形	JT-IVXUD-5	JT-IVXQD-5				6
8	1	圆法兰	JT-IVXSD-6	JT-IVXDD-6
8	2	方形	JT-IVXFD-6	JT-IVXQD-6
10	2	圆法兰	JT-IVXSD-8	JT-IVXDD-6
10	4	方形	JT-IVXFD-8	JT-IVXQD-8
12	2	圆法兰	JT-IVXSD-10	JT-IVXDD-10
12	5A	方形	JT-IVXFD-10	JT-IVXQD-10

推荐丝杠固定座/支撑座规格型号详情请在怡合达网站搜索查看

研磨滚珠丝杠与螺帽支架组合

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMGSO	10	2	JT-IAASD JT-IAASU JT-IAASX	1002
		2		1002	4	—
		12		2		—
	5A	12		1210

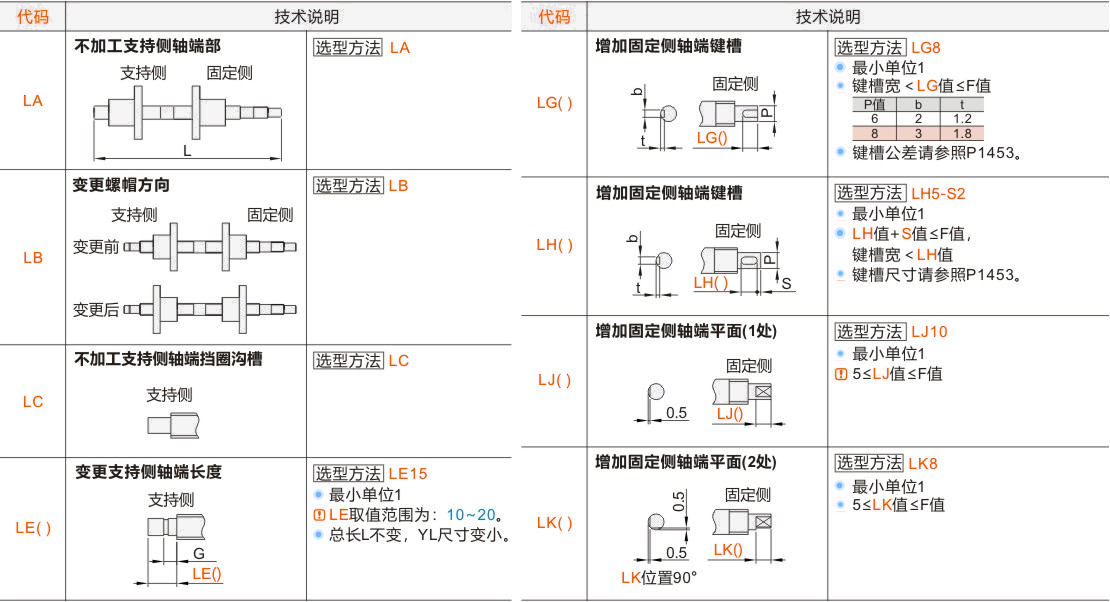

可选加工参数

产品名称
