卡套式T型三通接头

图片仅供参考

卡套式T型三通接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	类型
JT-TWRUD	SUS316	外螺纹 ● T型三通接头

选型参数

选型表

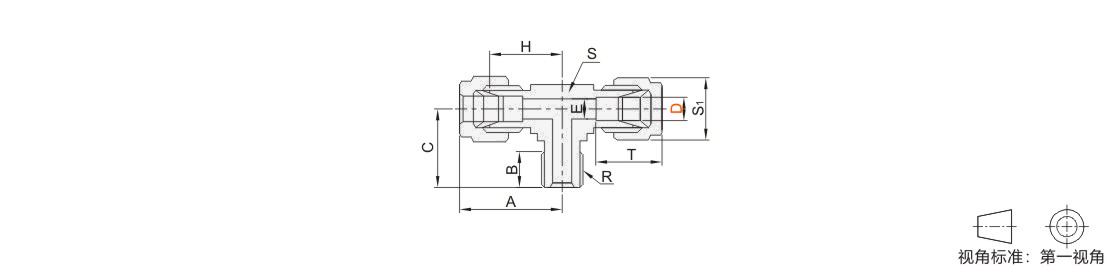

型号		公称型号	R	A	B	C	T	E	平面对边 S	六角对边 S1	H
代码	D	公称型号	R	A	B	C	T	E	平面对边 S	六角对边 S1	H
JT-TWRUD	4	1	R1/8	25.7	10	19.6	13.7	3	12.7	12	19
	4	2	R1/4	27.5	14	24	13.7	3	16	12	20.8
	6	1	R1/8	27.4	10	19.6	15.8	4.8	12.7	14	19.6
		2	R1/4	29.2	14	24			16		21.4
		3	R3/8	30.2	14	24.5			17.5		22.4
		4	R1/2	31.7	19	33			20.6		23.9
	8	1	R1/8	30.1	10	21	16.7	6	16	16	22.4
		2	R1/4	30.1	14	24			16		22.4
		3	R3/8	30.8	14	24.5			17.5		23.1
		4	R1/2	32.6	19	33			20.6		24.9
	10	1	R1/8	33.5	10	22.5	19.6	7.9	17.5	19	25.9
		2	R1/4		14	26.5
		3	R3/8		14	26.5
		4	R1/2		19	33			20.6
	12	2	R1/4	36.7	14	28.2	23.8	9.5		22
		3	R3/8		14	28.2
		4	R1/2		19	33
