力臂长度R(mm) *

握柄固定型摇手柄

图片仅供参考

握柄固定型摇手柄

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	主体 / 表面处理	握柄部 / 材质	握柄部 / 颜色	握柄螺纹部 / 材质	衬套 / 材质	衬套 / 表面处理	类型
JT-QBMFD	PA6	—	PF	黑色	S45C	S45C	发黑	握柄固定型 ● 圆孔固定
JT-QBMFU	PA6	—	PF	黑色	S45C	SUS303	—	握柄固定型 ● 圆孔固定
JT-QBVSD	ZDC	烤漆（黑色）	PA+GF30	黑色	—	S45C	镀锌	握柄固定型 ● 圆孔固定
JT-QBVDD	ZDC	烤漆（黑色）	PA+GF30	黑色	—	S45C	镀锌	握柄固定型 ● 方孔固定

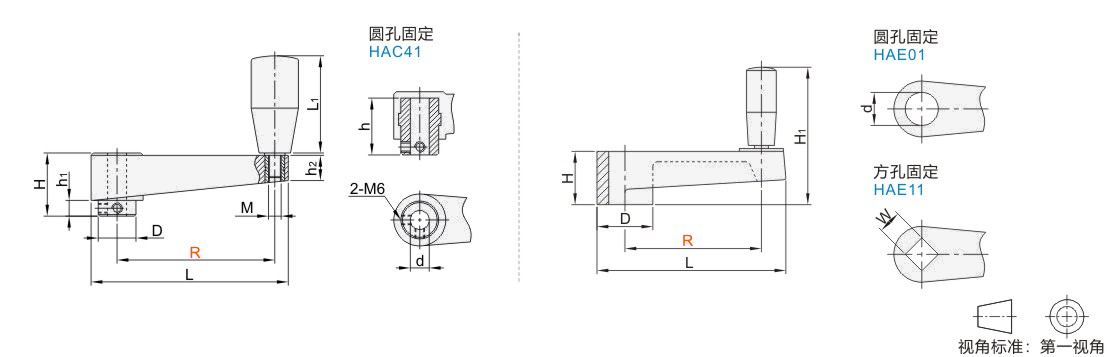

选型参数

型号				L		L1	D		d		H	h	h1	h2		M	参考重量 (kg/pcs)
代码		R		L		L1	D		d		H	h	h1	h2		M	参考重量 (kg/pcs)
JT-QBMFD		80		107		50	22		10		36	33	10	12		M6	0.08
		100		125		63	24		12		40	36	10	16		M8	0.1
		125		155		63	30		14		45	42	12	16		M8	0.18
		160		195		80	34		16		55	50	18	18		M10	0.26
JT-QBMFU		100		125		63	24		12		40	36	10	16		M8	0.1

型号					L	D		H		H1		d	W	参考重量 (kg/pcs)
代码		R			L	D		H		H1		d	W	参考重量 (kg/pcs)
JT-QBVSD JT-QBVDD		64			82	19		20		62		10	10	0.06
		80			101	23		24		76.5		10	10	0.08
		100			125	27		28		91		12	12	0.10
		125			154	33		34		102		14	14	0.18
