旋转接头圆法兰型

图片仅供参考

旋转接头圆法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	附件(固定把手)	类型
JT-PVASD	S45C	发黑	HAF74	圆法兰型
JT-PVASU	S45C	无电解镀镍	HAF74	圆法兰型
JT-PVAUD	S45C	发黑	HAF74	对边法兰型
JT-PVAUU	S45C	无电解镀镍	HAF74	对边法兰型

如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
内部有挡块，可防止360°转动。

选型参数

选型表

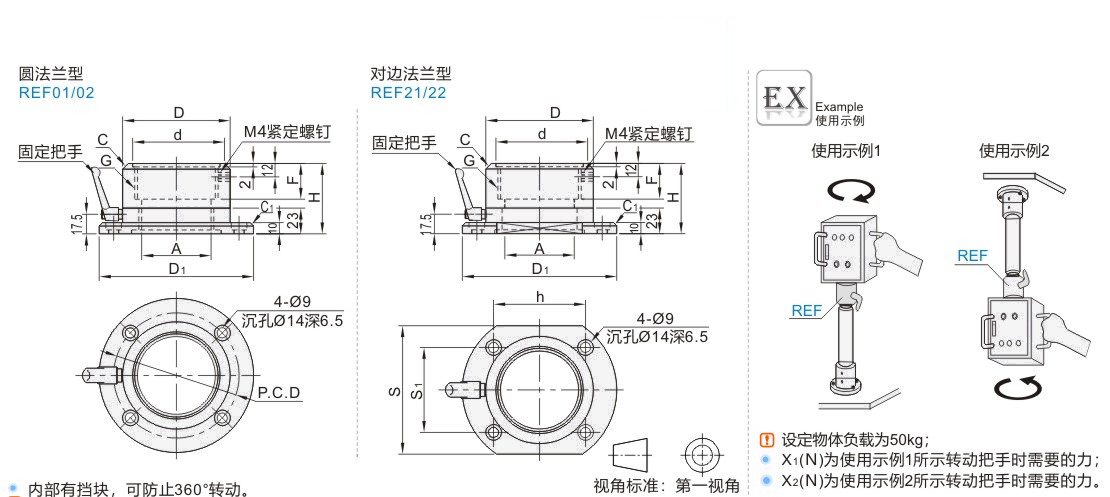

型号		A	D	D1	G(PF)	F	H	C	d	P.C.D	C1	S	S1	h	适用管	※参考值
代码	规格	A	D	D1	G(PF)	F	H	C	d	P.C.D	C1	S	S1	h	适用管	X1(N)	X2(N)
圆法兰型对边法兰型 JT-PVASD JT-PVAUD JT-PVASU JT-PVAUU	28	20	50	85	G1	23	55	3	35	65	1.5	52	34	56	G28	16.4	23.5
	36	28	60	95	G1-1/4	26	58	3	45	75		62	44	62	G36	17.2	24.8
	42	33	65	100	G1-1/2	26	58	5	50	80		67	49	64	G42	18.4	30.3
	54	48	80	120	G2	27	59		64	95	3	82	64	72	G54	19.6	32.3
	70	62	96	138	G2-1/2	32	63		78	112		98	76	82	G70	20.8	33.4
	82	72	106	148	G3	37	68		90	122		108	86	88	G80	22	34.1
	92	85	118	160	G3-1/2	37	68		103	134		120	94	96	G92	23.2	36.7

适用钢管标准：JIS C 8305。
