美式中型活动脚轮

图片仅供参考

美式中型活动脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轴承 / 回转部	轴承 / 轮部	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-MXISD	平底活动型	Q235A	※镀锌电泳(黑漆)	—	有	有	P	聚丙烯	灰色	单滚珠
JT-MXISD	平底活动型	Q235A	※镀锌电泳(黑漆)	—	有	有	U	聚氨酯	淡黄色	单滚珠
JT-MXISD	平底活动型	Q235A	※镀锌电泳(黑漆)	—	有	有	N	尼龙	白色	双滚珠
JT-MXIDD	平底活动型	Q235A	※镀锌电泳(黑漆)	塑料双刹	有	有	P	聚丙烯	灰色	单滚珠
JT-MXIDD	平底活动型	Q235A	※镀锌电泳(黑漆)	塑料双刹	有	有	U	聚氨酯	淡黄色	单滚珠
JT-MXIDD	平底活动型	Q235A	※镀锌电泳(黑漆)	塑料双刹	有	有	N	尼龙	白色	双滚珠
JT-MXIUD	平底活动型	Q235A	※镀锌电泳(黑漆)	五金边刹	有	有	P	聚丙烯	灰色	单滚珠
JT-MXIUD	平底活动型	Q235A	※镀锌电泳(黑漆)	五金边刹	有	有	U	聚氨酯	淡黄色	单滚珠
JT-MXIUD	平底活动型	Q235A	※镀锌电泳(黑漆)	五金边刹	有	有	N	尼龙	白色	双滚珠

※ 当轮材质为P(聚丙烯)时，支架的表面处理为镀锌，其余为电泳黑漆。

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

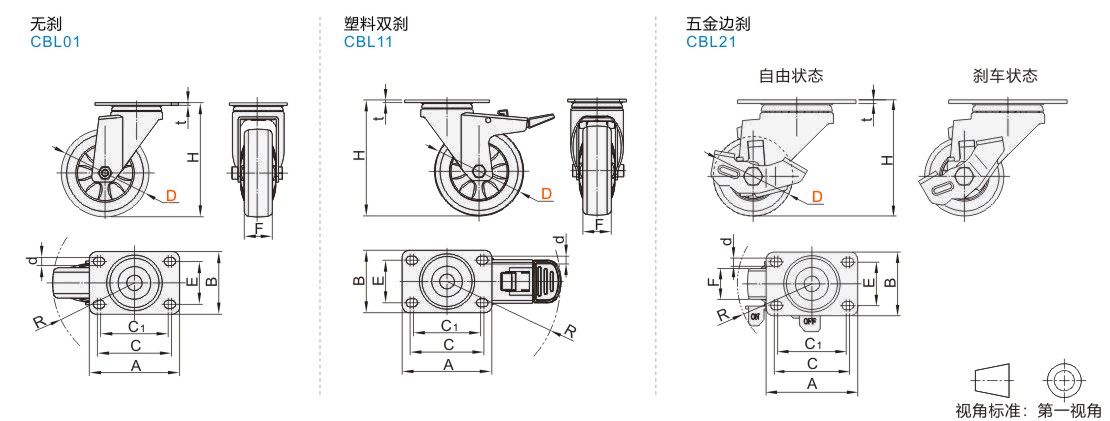

型号		轮部代号	H	t	F	A	B	C	E	C1	d	R			容许载荷(kg)			参考重量(kg)
代码	D	轮部代号	H	t	F	A	B	C	E	C1	d	JT-MXISD	JT-MXIDD	JT-MXIUD	P	U	N	P	U	N
无刹 JT-MXISD 塑料双刹 JT-MXIDD 五金边刹 JT-MXIUD	(40)	P U N	61.5	2	22	61	44	48	30	43	6.5	47	69	—	40	35	52	0.17	0.17	0.18
	(50)	P U N	74.5	2	26	71	52	55	35	50	8.2	55	79	—	55	50	63	0.27	0.27	0.27
	63	P U	94	3	32	95	66	78	45	71	8.5	69	105	81	100	105	—	0.54	0.58	—
	75	P U N	106									75	103	84	120	120	135	0.62	0.63	0.63
	100		131									87	110	95	140	145	155	0.73	0.73	0.73
	125		157									102	115	109	150	160	170	0.85	0.88	0.85

带( ) D40、D50不适用JT-MXIUD(五金边刹)。
