选择代码

代码参数

材质

表面处理

轴端形状

轴端形状（右）

轴端形状（左）

选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

左端平面长度E(mm) *

2~90/0.1

右端平面长度F(mm) *

2~90/0.1

两挡圈槽距离P(mm) *

2~550/1

W *

4~28/1

螺纹大小M(mm) *

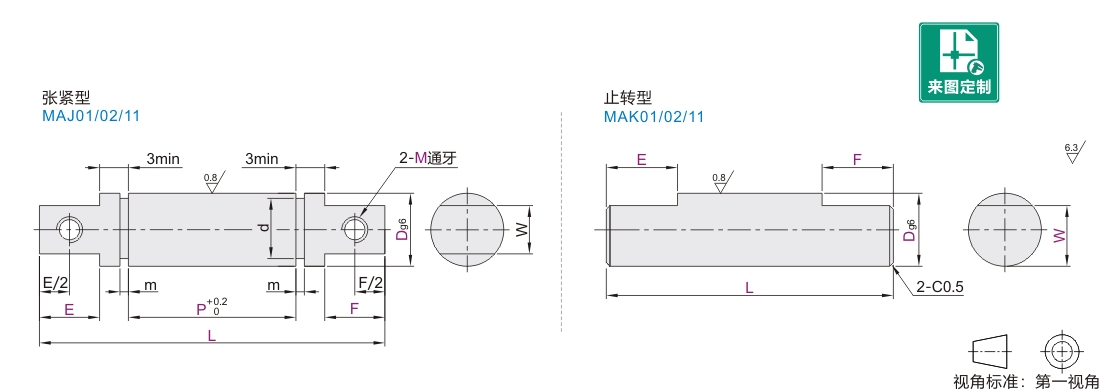

转轴直杆张紧止转型

图片仅供参考

转轴直杆张紧止转型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理	张紧型 / 附件	张紧型 / 附件材质
JT-GBLSD	张紧型	S45C	发黑	挡圈2个	弹簧钢
JT-GBOSD	止转型	S45C	发黑	挡圈2个	弹簧钢
JT-GBLSU	张紧型	S45C	无电解镀镍	挡圈2个	SUS304
JT-GBOSU	止转型	S45C	无电解镀镍	挡圈2个	SUS304
JT-GBLDD	张紧型	SUS304	—	挡圈2个	SUS304
JT-GBODD	止转型	SUS304	—	挡圈2个	SUS304

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

张紧型

型号			最小单位1			M	W	d		m
代码	Dg6		L	E·F	P	M	W	d		m
JT-GBLSD JT-GBLSU JT-GBLDD	8	-0.005 -0.014	25~400	8~30	2~370	3	7	7	+0.09 0	0.9	+0.1 0
	10	-0.005 -0.014	25~500	10~30	4~470	4	8	9.6	0 -0.09	1.15	+0.14 0
	12	-0.006 -0.017	25~500	10~30	4~470	4 5	9	11.5	0 -0.11
	15		25~600	15~50	8~550	4 5 6	12	14.3
	17		35~600			5 6 8	13	16.2
	20	-0.007 -0.020	35~600			6 8 10	16	19	0 -0.21	1.35
	25		45~600			8 10 12	20	23.9		1.35
	30		55~600			8 10 12	25	28.6		1.65

止转型

型号			最小单位0.1		W
代码	Dg6		L	E·F	W
JT-GBOSD JT-GBOSU JT-GBODD	6	-0.004 -0.012	18.0~300.0	2.0~30.0	4~5
	8	-0.005 -0.014	18.0~400.0		5~7
	10	-0.005 -0.014	18.0~500.0		7~9
	12	-0.006 -0.017	25.0~600.0	2.0~54.0	9~11
	13		25.0~600.0		10~12
	15		25.0~700.0		12~14
	16		25.0~700.0		13~15
	17		35.0~800.0		14~16
	18				15~17
	20	-0.007 -0.020		2.0~90.0	15~18
	22		45.0~800.0		17~20
	25		45.0~800.0		20~23
	30		55.0~800.0		25~28

L＞600时，两端加工部分可能会产生误差(最大偏差约1°)。

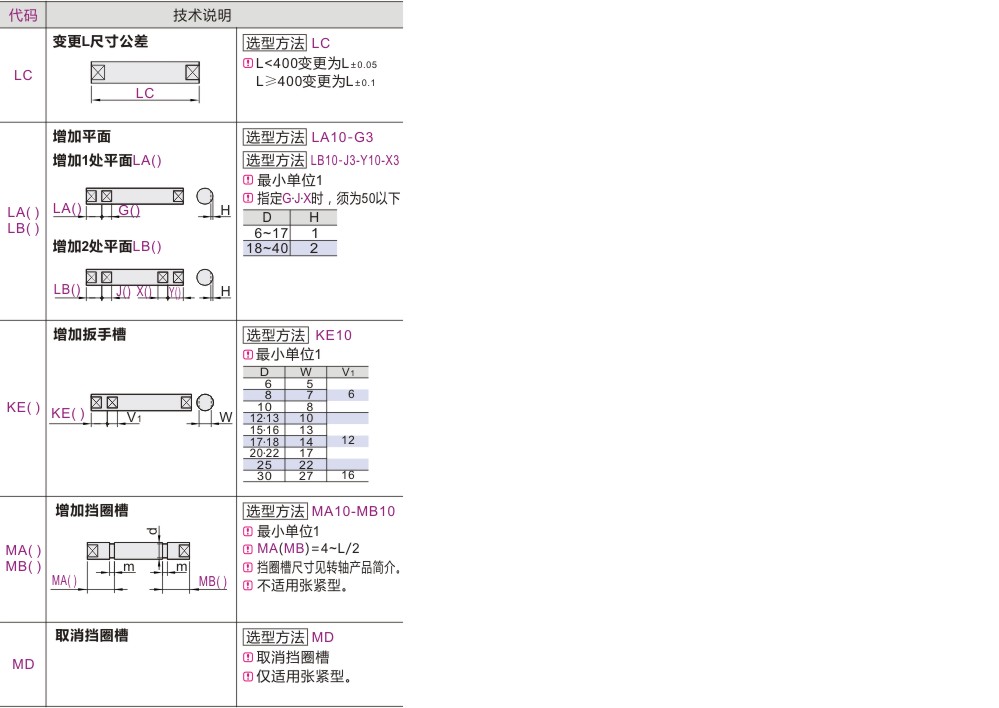

可选加工参数
