活节螺栓

图片仅供参考

活节螺栓

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	适用标准	类型
JT-YBQXO	SUS304	一	GB/T798-2021	活节螺栓

选型参数

选型表

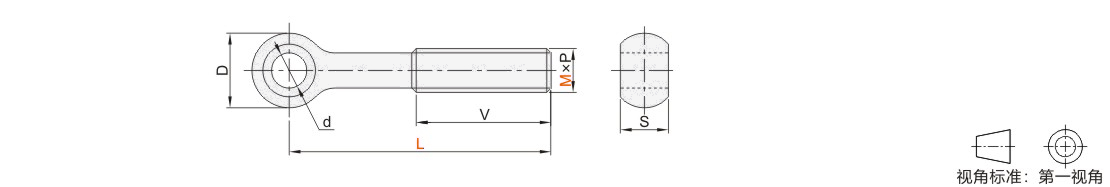

型号		L	V	P 螺距	d		S		D
代码	M	L	V	P 螺距	d		S		D
JT-YBQXO	5	25 30 35 40	全牙	0.8	4	+0.4 +0.1	4.4	+0.2 -0.1	8.4	±0.3
	5	45 50 60 70	40	0.8	4		4.4		8.4
	6	20 25 30 45	全牙	1	5		5.3		11.2
	6	50 55 60 70 90 100	40	1	5		5.3		11.2
	8	20 25 30 35 40 45 50 55	全牙	1.25	6		7.2		13.7
	8	55A 60 65 70 80 90 100 110 120 130 140	40	1.25	6		7.2		13.7
	10	25 30 35 40 45 50	全牙	1.5	8		9.2		16.7
	10	55 65 70 80 90 100 120 130 140 150	50	1.5	8		9.2		16.7
	12	40 45 50 60 65 70	全牙	1.75	10	+0.5 +0.1	11.2	±0.3	19.6	±0.2
	12	75 80 85 90 100 110 120 130 140 150	60	1.75	10		11.2		19.6	±0.2
	16	60 70	全牙	2.0	12		17.7		28	±0.5
	16	90 100 110 120 130 140 150 160	70	2.0	12		17.7		28	±0.5
	20	80 90	全牙	2.5	16		21.7		33.7	±0.3
	20	100 110 120 130 140 150	80	2.5	16		21.7		33.7	±0.3

V尺寸为参考值。
