方形丝杠支座组件（固定侧）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	销售方式	材质 / ① ③ ⑥	材质 / ④	表面处理 / ① ③ ④ ⑥	类型
JT-IVXFD ●	单件	S45C	SUJ2	发黑	固定侧
JT-CVYIVXFD	套装	—	—	发黑	固定侧(JT-IVXFD)+支撑侧(JT-IVXQD)
JT-IVNFD ●	单件	S45C	SUJ2	无电解镀镍	固定侧
JT-CVYIVNFD	套装	—	—	无电解镀镍	固定侧(JT-IVNFD)+支撑侧(JT-IVNQD)
JT-IVSFD	单件	S45C	SUJ2	镀黑铬	固定侧
JT-CVYIVSFD	套装	—	—	镀黑铬	固定侧(JT-IVSFD)+支撑侧(JT-IVSQD)
JT-IVQFD	单件	SUS304	SUS304	—	固定侧

构成零件

①②③为一体，请勿拆解，否则将影响精度。
轴承已经封入适量锂皂基抗极压润滑脂。
使用经预压调整后的JIS 5级的角接触球轴承、最适用于高精度、高速旋转用途。

套装选型 JT-CVYIVXFD JT-CVYIVNFD JT-CVYIVSFD (规格)	SET套装构成零件
套装选型 JT-CVYIVXFD JT-CVYIVNFD JT-CVYIVSFD (规格)	固定侧(规格) JT-IVXFD JT-IVNFD JT-IVSFD	支撑侧(规格) JT-IVXQD JT-IVNQD JT-IVSQD
6	6	6
8S	8S	8
8	8	8
1022	1022	1022
10S	10S	10
10	10	10
1223	1223	1223
12	12	12
1526	1526	1526
1528	1528	1528
15	15	15
15B	15B	15B
20	20	20B
25	25	25

支撑侧(JT-IVXQD/JT-IVNQD/JT-IVSQD)尺寸，请在怡合达网站搜索参阅。
W1为轴承座本体凸台宽度。

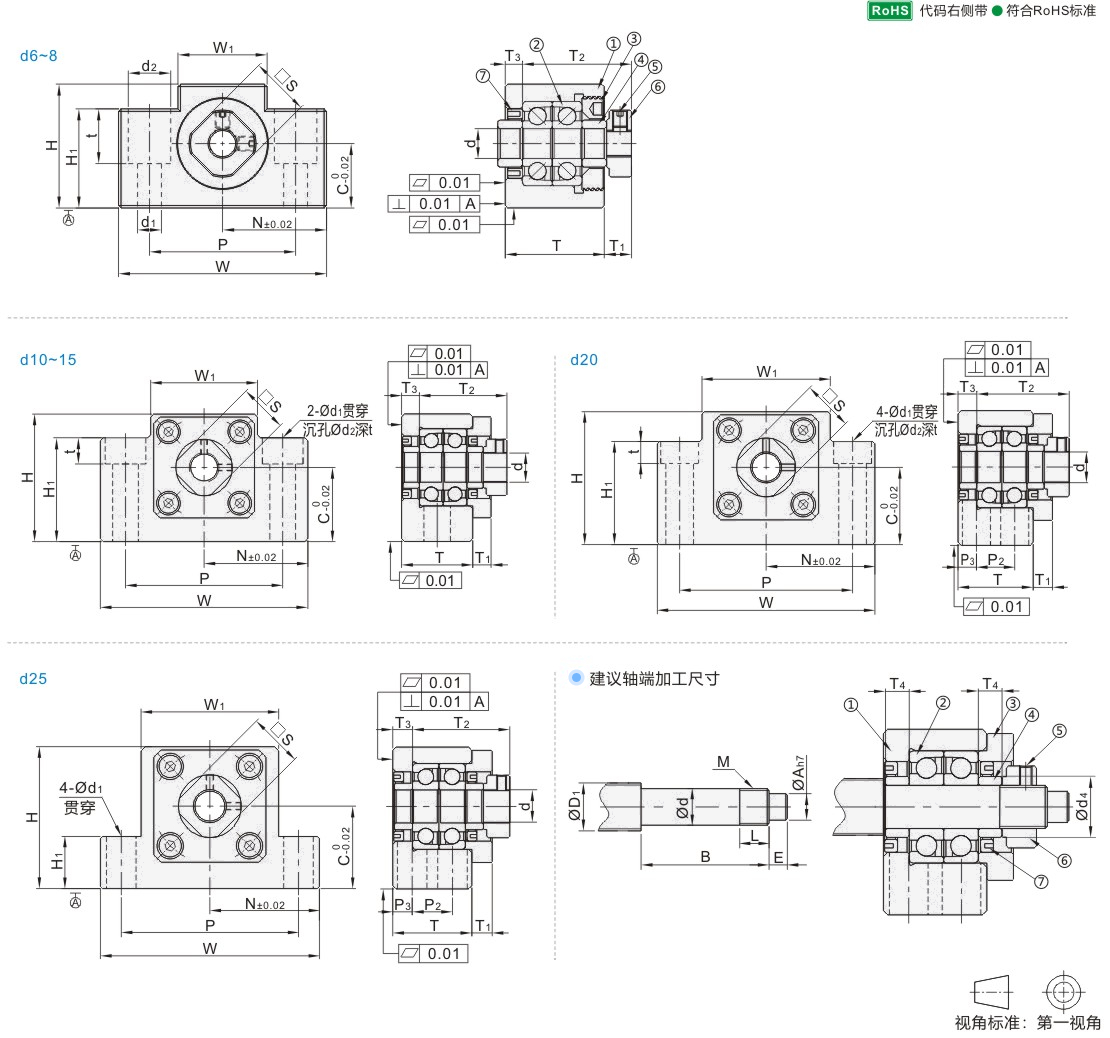

选型参数

选型表

型号		Ød	T	T1	T2	T3	W	H	C	W1	H1	P	N	P2	P3	Ød1	Ød2	t	S	油封适用轴径 Ød4	建议轴端加工尺寸
代码	规格																				搭配丝杠轴径	轴端部外径		轴端部加工尺寸			公称螺纹		间隔环长度
代码	规格																				ØD1	Ød		ØA	B	E	M	L	T4
单件 JT-IVXFD JT-IVNFD JT-IVSFD JT-IVQFD 套装 JT-CVYIVXFD JT-CVYIVNFD JT-CVYIVSFD	6	6	20	5.5	22	3.5	42	25	13	18	20	30	21	—	—	5.5	9.5	11	12	9.4	8/10	6	-0.005 -0.012	5	27	8	M6×P0.75	6	5
	8S	8	23	7	26	4	52	32	17	25	26	38	26			6.6	11	12	14	9.8	10/12	8	-0.005 -0.012	6	32	9	M8×P1.0	10	5.5
	8	8	23	7	26	4	52	32	17	25	26	38	26			6.6	11	12	14	11.4	10/12	8	-0.005 -0.012	6.5	31.5	7.5	M8×P1.0	7
	1022	10	24	6	29.5	6	70	40	22	36	32	52	35			9	14	11	16	14.4	12/14/15	10	-0.005 -0.012	8	36	15	M10×P1.0	11
	10S							43	25		35									11.8
	10※							43	25		35									14.4
	1223	12						41	23		33								19	15.4	14/15/16	12	-0.005 -0.012	10			M12×P1.0
	12※	12						43	25		35								19	15.4	14/15/16	12	-0.005 -0.012	10			M12×P1.0
	1526	15	25	6	36	5	80	46	26	41	36	60	40			11	17	15	22	19.4	18/20	15	-0.005 -0.014	12	47	20	M15×P1.0	18	10
	1528				36			48	28		38																		10
	15※				32			49	30		40																		6
	15B				36			49	30		40																		10
	20※	20	42	10	50	10	95	58	30	56	45	75	47.5	22	10				30	25.4	25/28/30	20	-0.005 -0.014	17	62	25	M20×P1.0	17	11
	25※	25	48	13	60	14	105	68	35	66	25	85	52.5	30	9		—	—	35	31.4	30/32/36	25	-0.005 -0.014	22	75	18	M25×P1.5	22	15

JT-IVQFD仅适用带※规格。
可选加工详见可选加工参数，可选加工仅适用JT-IVXFD。

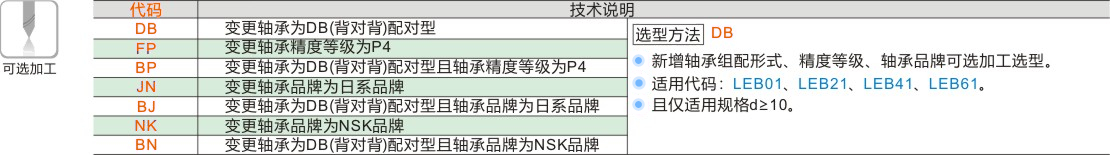

可选加工参数

暂未上传文档资料
