模具用方形槽型定位块

图片仅供参考

模具用方形槽型定位块

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	热处理	硬度	类型
JT-FNMUX	SKD11	淬火回火	58~62HRC	模具用边锁型
JT-FNMQD	YK30	淬火回火	56HRC ~	切边型

选型参数

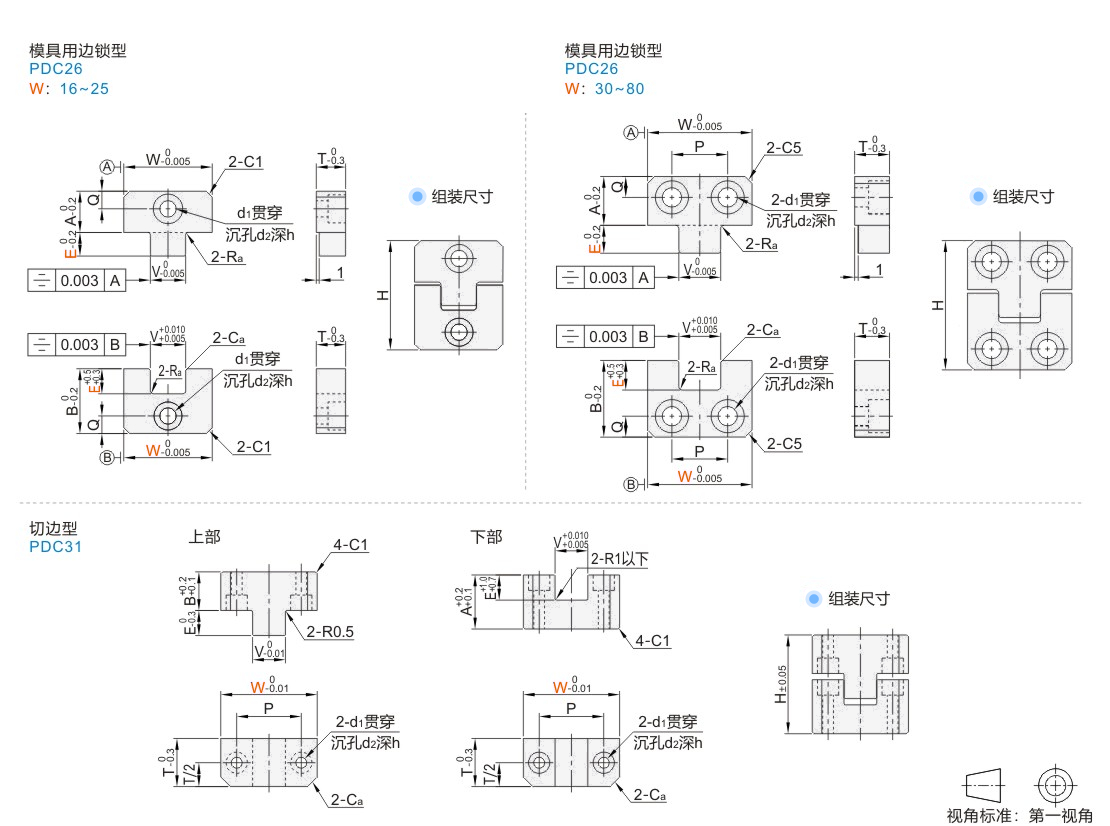

模具用边锁型

型号		E	A	B	H		P	Q		V	T	Ra	Ca	d1	d2	h
代码	W	E	A	B	H		P	Q		V	T	Ra	Ca	d1	d2	h
JT-FNMUX	16	6	11	17	29		—	5		7	8	1	0.5	4.5	8	5
	20	6		17	29					8
	25	8		19	31					10
	30	8	14	22	37		16	6		12	10			5.5	9.5	6
	30	20	14	34	49		16	6		12	10	2	1	5.5	9.5	6
	40	10	18	28	47		22	7		15	13	1	0.5	6.6	11	7
	40	25	18	43	62		22	7		15	13	2	1	6.6	11	7
	60	20	30	50	81		36	12		25	20			8.6	14	9
	60	35	30	65	96		36	12		25	20			8.6	14	9
	80	30	40	70	111		52	14		30	25			11	18	11
	80	45	40	85	126		52	14		30	25			11	18	11

E	S (max) 有效定位量
E	S (max) 有效定位量	6	3.5
8	5.5
10	7.5
20	16
25	21
30	26
35	31
45	41

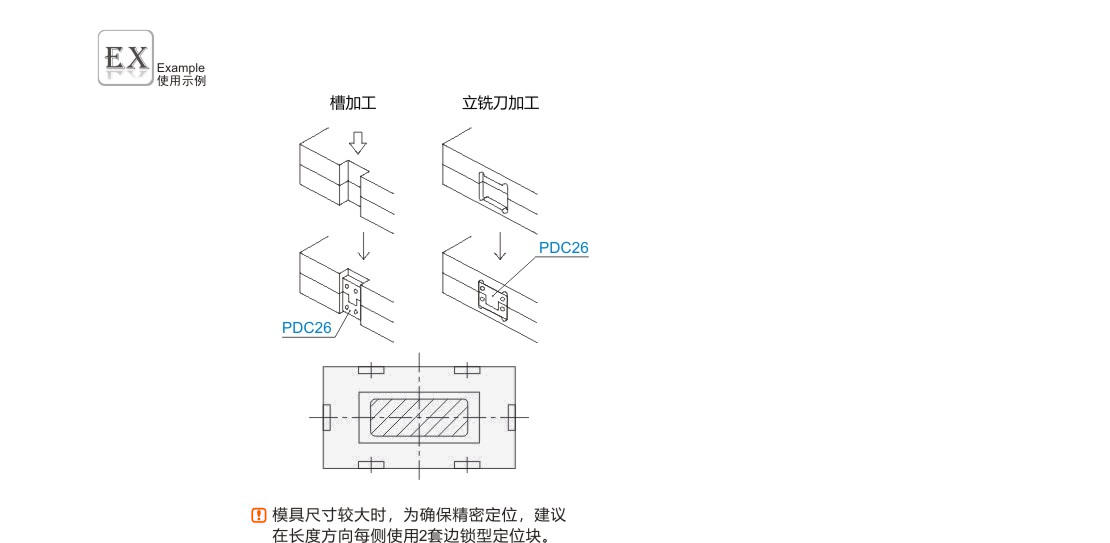

注意事项：

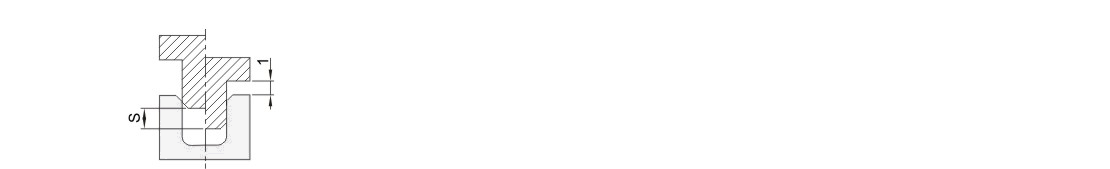

使用时需保留1mm左右的端
面间隙，以防止合模时上部和下
部的端面发生碰撞，造成破损。

切边型

型号		E	A	B	H		P	V		T	Ca	d1	d2	h
代码	W	E	A	B	H		P	V		T	Ca	d1	d2	h
JT-FNMQD	50	10	25	20	46		34	17		25	5	7	11	8
JT-FNMQD	75	15	30	25	56		52	30		50	8	9	14	9
