产品详情
文档下载

代码	驱动方式	主体材质	表面处理	类型
JT-OCQSD	电动辊筒	型材	喷砂氧化	辊筒输送

产品简介
此辊筒线采用直流24V无刷电机内置于辊筒内，节省安装空间，
1根电动辊筒可带动多根被动辊筒。同时，辊筒可以分区启动/停止，
在有物料通过时电动辊筒才启动，节约能源50%以上。

产品特性
● 适合料箱（底部是平面硬质材料）的运输；
● 取代传统的普通交流电机带动辊筒传动，节省安装空间，节约能源。

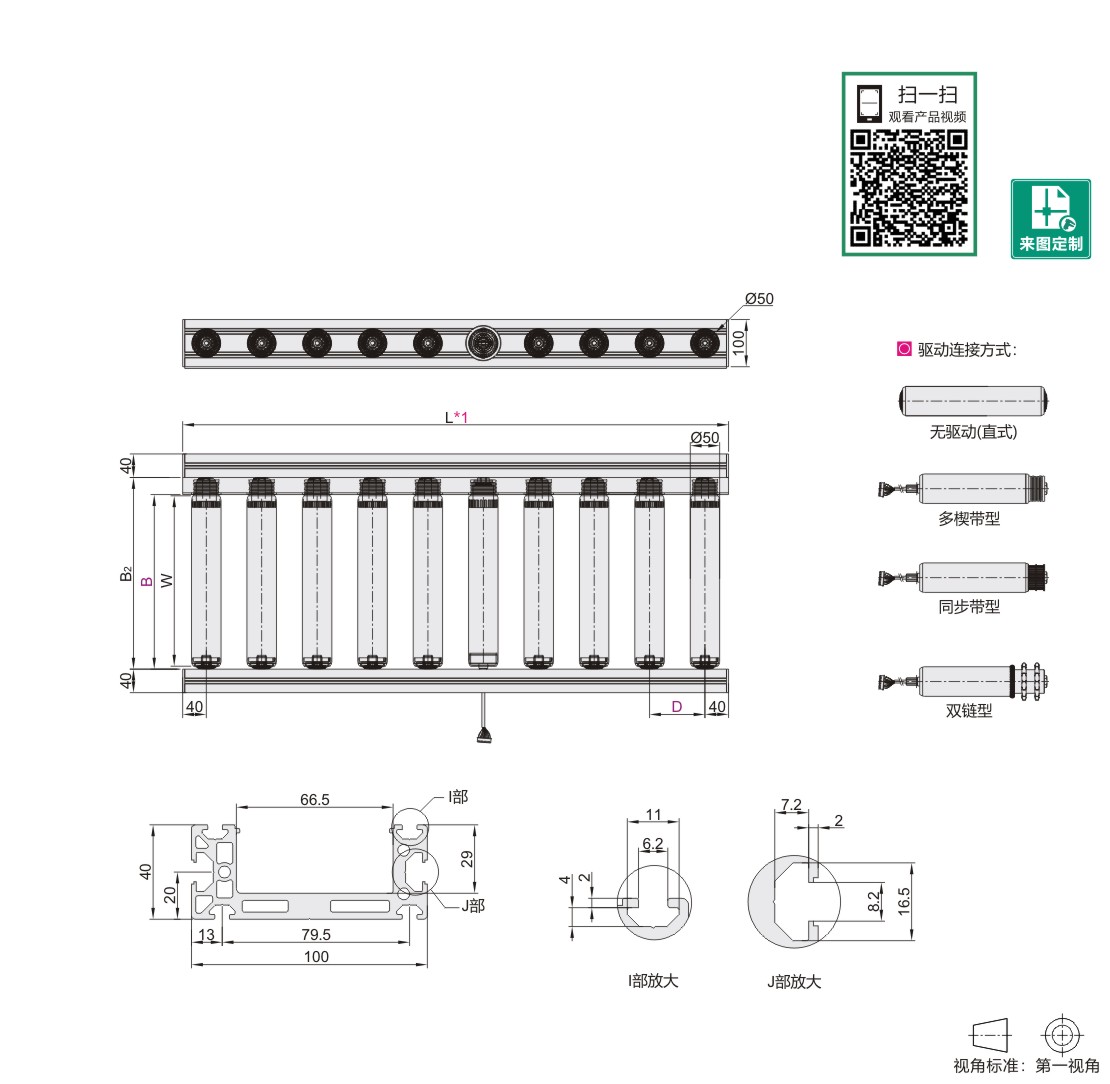

*1 L=80+(N-1)D。

客户需配置24V直流开关电源。

默认选择驱动卡的输出方式为PNP。

选型参数

选型表

型号		型材内宽 B	辊筒中心距 D	货物重量 (kg)	辊筒总数量N 最小单位1	驱动连接方式		辊筒表面形式	辊筒长度 W	型材内宽 B2
代码	辊筒规格	型材内宽 B	辊筒中心距 D	货物重量 (kg)	辊筒总数量N 最小单位1	种类	承载能力(kg)	辊筒表面形式	辊筒长度 W	型材内宽 B2
JT-OCQSD	50	300 400 500 630 800 1000	60 80 100	1~150	N≥4 L=80+(N-1)D	A(直式无驱动)	0~200	A（钢制+镀锌） J(不锈钢管) Q(灰色PVC软胶，2mm)	B-6	B+10
			60 80 100			H(多楔带)	0~80		B-6	B+36
			60 85 100			F(同步带型)	0~100		JT-XD	B+36
			88.9 127			D(双链轮型)	0~150		B-8	B+63

调速范围不能低于50%，(推荐在60~100%)。最大线速度500mm/s。
最大负载150kg，无动力辊筒输送线最大承载200kg。默认标配内置电机，驱动卡：BD-201S。
可外接PLC、传感器控制辊筒启动和停止，注意电动辊筒与控制卡延长线不能超过2米。滚筒出线为1m，驱动卡没有延长线。
适用温度：-5℃~+40℃。
追加工的请附图纸。

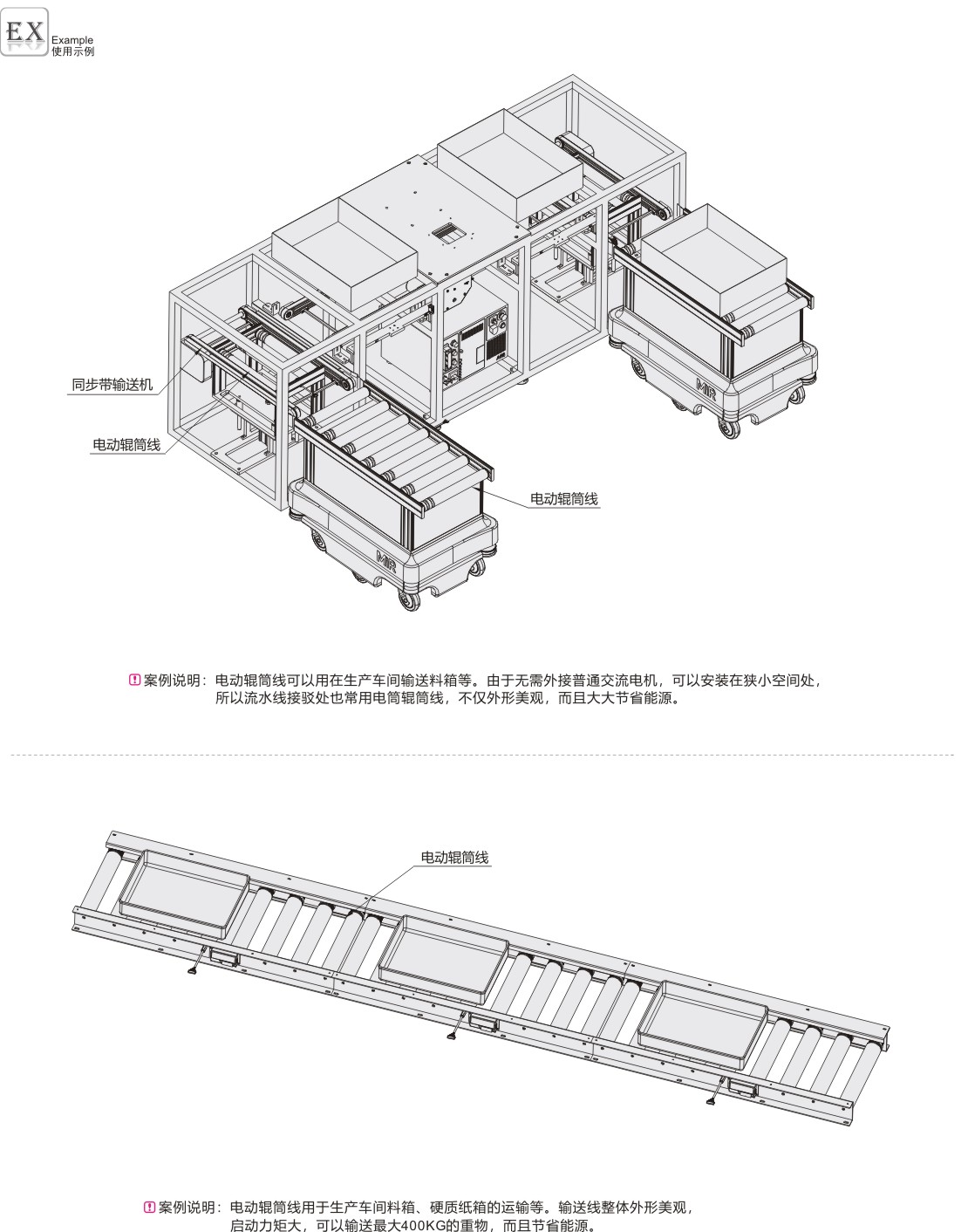

使用示例
