还有0项未选择重置

选择代码

代码参数

D公差

P公差

材质

表面处理

选型参数

外径D(mm) *

长度L(mm) *

18~800/0.1

台阶长度E(mm) *

5~240/0.1

外螺纹长度A(mm) *

3~90/1

台阶直径P(mm) *

扳手槽到端面位置K(mm) *

0~788/1

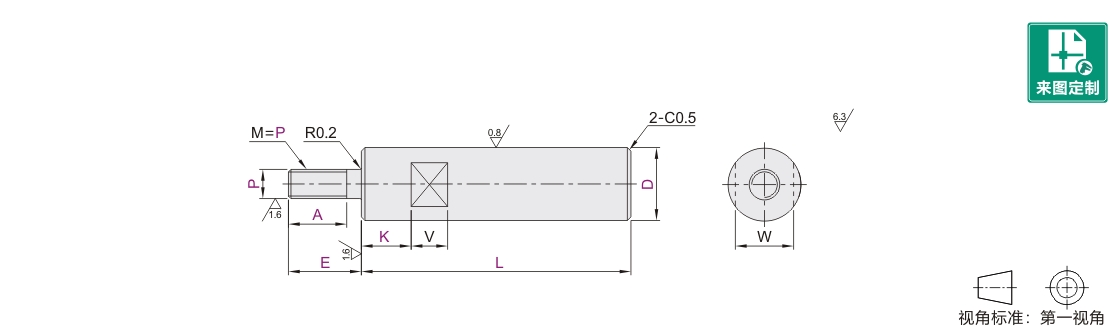

图片仅供参考

台阶-外螺纹转轴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	公差 / D	公差 / P	材质	表面处理	类型
JT-GXGDD	g6	g6	S45C	发黑	一端外螺纹型 ● 带扳手槽型
JT-GXGDU	g6	g6	S45C	无电解镀镍	一端外螺纹型 ● 带扳手槽型
JT-GXGUX	g6	g6	SUS304	—	一端外螺纹型 ● 带扳手槽型
JT-GXGQD	g6	g6	SCM435 硬度28~33HRC	发黑	一端外螺纹型 ● 带扳手槽型
JT-GXGOD	h7	h7	S45C	发黑	一端外螺纹型 ● 带扳手槽型
JT-GXGOU	h7	h7	S45C	无电解镀镍	一端外螺纹型 ● 带扳手槽型
JT-GXGOX	h7	h7	SUS304	—	一端外螺纹型 ● 带扳手槽型
JT-GXGLD	h9	g6	S45C	发黑	一端外螺纹型 ● 带扳手槽型
JT-GXGLU	h9	g6	S45C	无电解镀镍	一端外螺纹型 ● 带扳手槽型
JT-GXGLX	h9	g6	SUS304	—	一端外螺纹型 ● 带扳手槽型
JT-GXGGD	h9	h7	S45C	发黑	一端外螺纹型 ● 带扳手槽型
JT-GXGGU	h9	h7	S45C	无电解镀镍	一端外螺纹型 ● 带扳手槽型
JT-GXGGX	h9	h7	SUS304	—	一端外螺纹型 ● 带扳手槽型

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

型号		最小单位0.1		最小单位1	P	带扳手槽型	W	V
代码	Dg6	L	E	A	P	K(最小单位1)	W	V
JT-GXGDD JT-GXGDU JT-GXGUX JT-GXGQD	6	18.0~300.0	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5	K=0或 K≥1	5	10
	8	18.0~400.0			3 4 5 6		7
	10	18.0~500.0			4 5 6 8		8
	12	20.0~600.0			5 6 8 10		10	12
	13	20.0~600.0			5 6 8 10		11
	15	20.0~700.0			5 6 8 10 12		13
	16	20.0~800.0			5 6 8 10 12		14
	17	25.0~800.0			5 6 8 10 12		14
	18				5 6 8 10 12		15
	20				6 8 10 12 16		17
	22				6 8 10 12 16		19
	25				8 10 12 16 20		22
	30				8 10 12 16 20 24		27	16
	35	35.0~800.0			10 12 16 20 24 30		30	16
	40				12 16 20 24 30		36	20
	50				16 20 24 30		41	20

型号		最小单位0.1		最小单位1	P	带扳手槽型	W	V
代码	Dh7	L	E	A	P	K(最小单位1)	W	V
JT-GXGOD JT-GXGOU JT-GXGOX	6	18.0~300.0	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5	K=0或 K≥1	5	10
	8	18.0~400.0			3 4 5 6		7
	10	18.0~500.0			4 5 6 8		8
	12	20.0~600.0			5 6 8 10		10	12
	15	20.0~700.0			5 6 8 10 12		13
	20	25.0~800.0			6 8 10 12 16		17
	25				8 10 12 16 20		22
	30				8 10 12 16 20 24		27	16
	35	35.0~800.0			10 12 16 20 24 30		30	16
	40				12 16 20 24 30		36	20
	50				16 20 24 30		41	20

型号		最小单位0.1		最小单位1	P	带扳手槽型	W	V
代码	Dh9	L	E	A	P	K(最小单位1)	W	V
JT-GXGLD JT-GXGLU JT-GXGLX JT-GXGGD JT-GXGGU JT-GXGGX	6	18.0~300.0	5≤E≤P×8	P≤6时 A≤E-2 P=8、10时 A≤E-3 P≥12时 A≤E-5	3 4 5	K=0或 K≥1	5	10
	8	18.0~400.0			3 4 5 6		7
	10	18.0~500.0			4 5 6 8		8
	12	20.0~600.0			5 6 8 10		10	12
	15	20.0~700.0			5 6 8 10 12		13
	20	25.0~800.0			6 8 10 12 16		17
	25				8 10 12 16 20		22
	30				8 10 12 16 20 24		27	16
	35	35.0~800.0			10 12 16 20 24 30		30	16

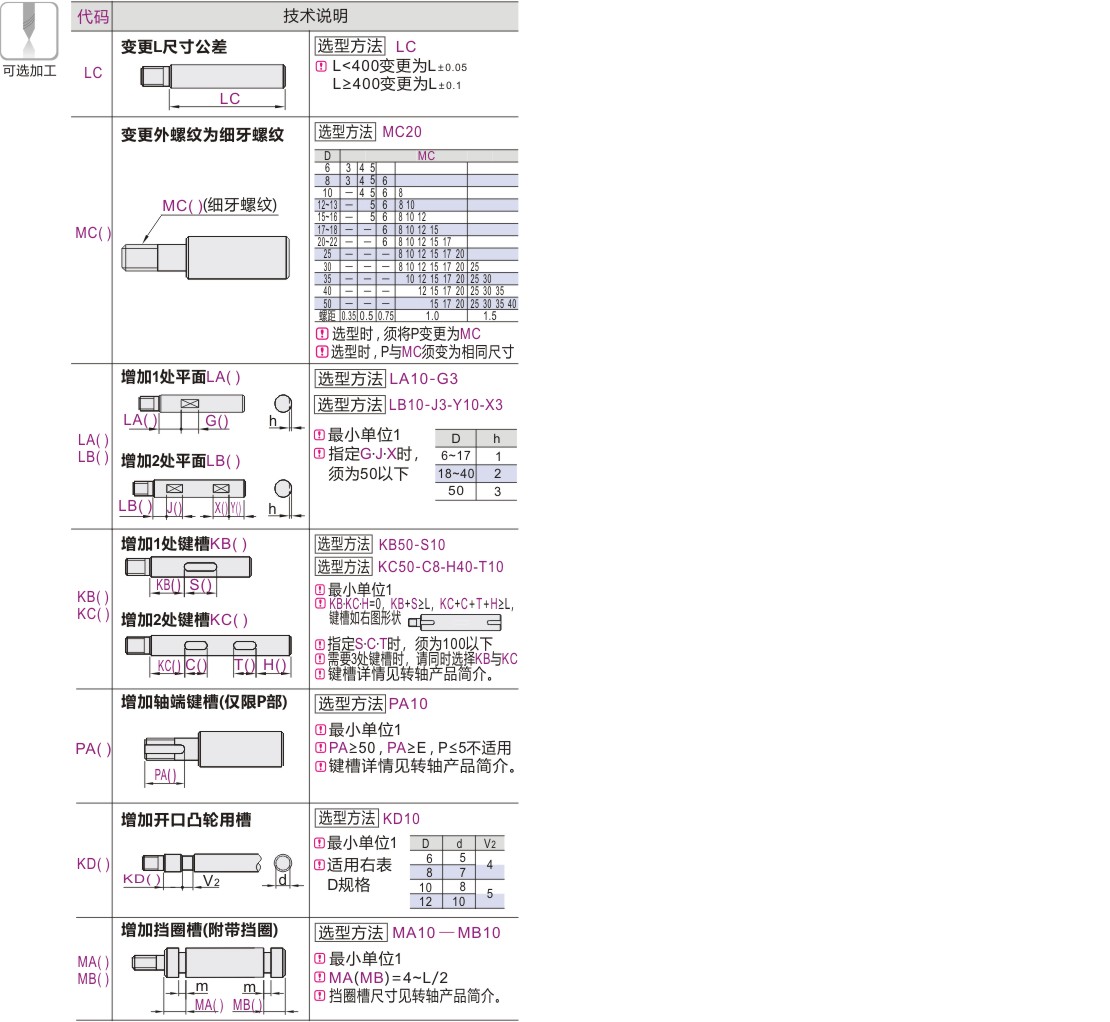

可选加工参数

暂未上传文档资料
