平底活动式水平调节脚轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	支架 / 类型	支架 / 类型	支架 / 材质	支架 / 表面处理	支架 / 刹车类型	轮部 / 代号	轮部 / 材质	轮部 / 颜色	轮部 / 轴承
JT-LMXFSD	平底活动型	带中心调整块	Q235A	镀锌	—	NQ	强化尼龙	黑色	双轴承
JT-LMXFSD	平底活动型	带中心调整块	Q235A	镀锌	—	NT	MC尼龙	蓝色	双轴承

受材料及装配累积公差影响转动半径R值数据仅供参考，请在设计中为其预留充足转动空间。

选型参数

选型表

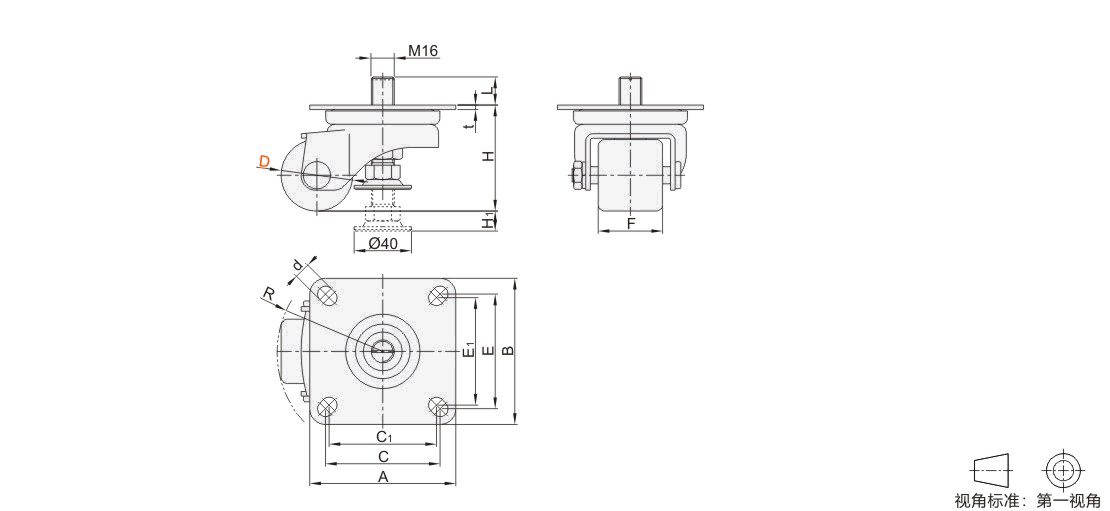

型号		轮部代号	H	H1	A	B	C	C1	E	E1	F	R	L	t	d	容许载荷 (kg)	参考重量 (kg)
代码	D	轮部代号	H	H1	A	B	C	C1	E	E1	F	R	L	t	d	容许载荷 (kg)	参考重量 (kg)
JT-LMXFSD	50	NQ	74	15	102	102	80	75	80	75	45	75	19.6	3.2	11	250	1.19
	65	NQ	95		102	102	80	75	80	75		86	18.8	3.2	11	250	1.32
	75	NT	120		140	140	115	105	115	105		96	—	4.5	11.5	300	2.5
	100	NT	145		140	140	115	105	115	105		118	—	4.5	11.5	300	2.8
