带座轴承双轴承机加型标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 轴承	材质 / 轴承座	表面处理 / 轴承座
JT-XAPXD	类型 / 圆法兰	钢	S45C	发黑
JT-XAPLD	类型 / 方法兰	钢	S45C	发黑
JT-XAPMD	类型 / 对边法兰	钢	S45C	发黑
JT-XAPXU	类型 / 圆法兰	钢	S45C	喷细砂无电解镀镍
JT-XAPLU	类型 / 方法兰	钢	S45C	喷细砂无电解镀镍
JT-XAPMU	类型 / 对边法兰	钢	S45C	喷细砂无电解镀镍
JT-XAPXO	类型 / 圆法兰	钢	S45C	镀铬
JT-XAPLO	类型 / 方法兰	钢	S45C	镀铬
JT-XAPMO	类型 / 对边法兰	钢	S45C	镀铬
JT-XAPXQ	类型 / 圆法兰	钢	A2017	喷细砂本色阳极氧化
JT-XAPLQ	类型 / 方法兰	钢	A2017	喷细砂本色阳极氧化
JT-XAPMQ	类型 / 对边法兰	钢	A2017	喷细砂本色阳极氧化
JT-XAPXF	类型 / 圆法兰	不锈钢	A2017	喷细砂本色阳极氧化
JT-XAPLF	类型 / 方法兰	不锈钢	A2017	喷细砂本色阳极氧化
JT-XAPMF	类型 / 对边法兰	不锈钢	A2017	喷细砂本色阳极氧化
JT-XAPXX	类型 / 圆法兰	不锈钢	SUS304	—
JT-XAPLX	类型 / 方法兰	不锈钢	SUS304	—
JT-XAPMX	类型 / 对边法兰	不锈钢	SUS304	—

轴承精度：GB/T 307.1 0 级
相当于：JIS B 1514 0 级

由于B尺寸为负公差，因此轴承可能会突出0 . 1~0.2。
无挡圈型带座轴承，当负载超过额定负载时有脱落可能，请调整负载后重新安装即可正常使用。

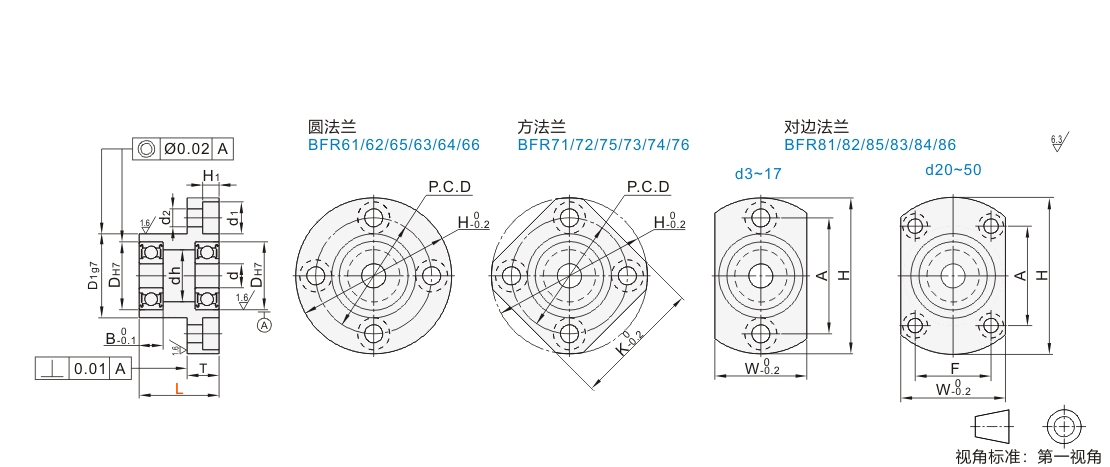

选型参数

选型表

型号			L 选择	d	DH7		B	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
代码	轴承型号	密封圈	L 选择	d	DH7		B	H	W	T	dh	D1g7		P.C.D	K	A	F	d1	d2	H1
圆法兰 JT-XAPXD JT-XAPXU JT-XAPXO JT-XAPXQ JT-XAPXF JT-XAPXX 方法兰 JT-XAPLD JT-XAPLU JT-XAPLO JT-XAPLQ JT-XAPLF JT-XAPLX 对边法兰 JT-XAPMD JT-XAPMU JT-XAPMO JT-XAPMQ BRF84 JT-XAPMX	623	ZZ (双盖式) ※VV (非接触式橡胶密封圈) DD (接触式橡胶密封圈)	20 30	3	10	+0.015 0	4	33	16	7	7	14	-0.006 -0.024	24	27	24	__	6.5	3.7	3.3
	624			4	13	+0.018 0	5	35	18	7	9	17		26	28	26		6.5	3.7	3.3
	605			5	14			36	20	8	10	18		26	30	26		8	4.7	4.3
	625		25 30	5	16			38	22		12	20	-0.007 -0.028	28	31	28
	606		20 35	6	17		6	39	23		13	21		29	32	29
	626		25 35	6	19	+0.021 0	6	41	25		15	24		31	34	31
	678		20 30	8	12	+0.018 0	3.5	34	18		10	16	-0.006 -0.024	25	27	25		6.5	3.7	3.3
	698		25 35		19	+0.021 0	6	41	25		15	24	-0.007 -0.028	31	34	31		8	4.7	4.3
	608				22		7	45	29		18	27		35	36	35
	628				24		8	47	32		20	30		37	37	37
	6700		20 30	10	15	+0.018 0	4	37	22		12	19		27	30	27
	6800		20 30		19	+0.021 0	5	41	25		15	24		31	34	31
	6900		25 40		22		6	45	29		19	27		35	36	35
	6000		25 40		26		8	50	34		22	32	-0.009 -0.034	40	39	40
	6200		30 40		30		9	54	38		24	36	-0.009 -0.034	44	42	44
	6701		20 30	12	18	+0.018 0	4	40	25		15	23	-0.007 -0.028	30	31	30
	6801		25 35		21	+0.021 0	5	44	29		17	26		34	35	34
	6901		25 40		24		6	48	31		21	30		38	38	38
	6001		25 40		28		8	52	36		24	34	-0.009 -0.034	42	40	42
	6201		30 40		32	+0.025 0	10	56	40		26	38	-0.009 -0.034	46	43	46
	6702		25 35	15	21	+0.021 0	4	44	29		18	26	-0.007 -0.028	34	35	34
	6802		25 35		24		5	47	32		20	30	-0.007 -0.028	37	37	37
	6902		25 50		28		7	57	37	10	25	35	-0.009 -0.034	45	45	45		95	57	5.3
	6002		30 50		32	+0.025 0	9	60	40		28	38		48	46	48
	6202		35 50		35	+0.025 0	11	64	44		29	42		52	49	52
	6803		30 40	17	26	+0.021 0	5	50	34		22	32		40	39	40		8	4.7	4.3
	6903		30 40		30	+0.021 0	7	60	38		27	36		48	46	48		95	57	5.3
	6003		35 50		35	+0.025 0	10	66	44		31	42		54	50	54
	6203		40 50		40	+0.025 0	12	72	50		34	48		60	54	60
	6704		30 40	20	27	+0.021 0	4	51	35		23	33		41	39	32	25	8	4.7	4.3
	6804		35 50		32	+0.0250	7	60	40		28	38		48	46	38	29	9.5	5.7	5.3
	6904		35 50		37		9	69	47	11	34	45		56	54	51	24	11	6.8	6.3
	6004		40 50		42		12	77	54		36	50		64	59	56	32
	6204		45 50		47		14	81	58		40	54	-0.010 -0.040	68	62	59	34
	6805		35 50	25	37		7	69	47		34	45	-0.009 -0.034	56	54	51	24
	6905		35 50		42		9	77	54		36	50	-0.009 -0.034	64	59	56	32
	6005		40 60		47		12	88	58	13	41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6205		45 60		52	+0.030 0	15	94	64		45	60	-0.010 -0.040	78	72	68	39	14	9.2	8.3
	6806		35 50	30	42	+0.025 0	7	77	54		36	50	-0.009 -0.034	64	59	56	32	11	6.8	6.3
	6906		35 50		47	+0.025 0	9	88	58		41	54	-0.010 -0.040	72	67	63	36	14	9.2	8.3
	6006		40 60		55	+0.030 0	13	96	66		48	62		80	73	70	40
	6206		50 60		62		16	104	74		55	70		88	79	77	44
	6007		50 60	35	62		14	104	74		55	70		88	79	75	44
	6207		60 80	35	72		17	126	88	20	64	84	-0.012 -0.047	105	95	92	51	17.5	11.2	11.2
	6008		60 70	40	68		15	114	82	13	60	78	-0.010 -0.040	96	86	80	54	14	9.2	8.3
	6208		60 80	40	80		18	134	96	20	74	92	-0.012 -0.047	113	102	98	56	17.5	11.2	11.2
	6010	ZZ (双盖式)	70	50	80		16	134	96		74	92		113	—	98	56
	6210	ZZ (双盖式)	90	50	90	+0.035 0	20	147	110		83	106		126	—	104	72

※ VV(非接触式橡胶密封圈)不适用于型号为67开始的型号及623、624、605、606的轴承。
※ VV(非接触式橡胶密封圈)、DD(接触式橡胶密封圈)、轴承材质为钢。
