菱形座外球面球轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / 轴承座	材质 / 轴承	类型
UCFL...-FSB	HT200灰铸铁	GCr15	菱形座外球面球轴承

选型参数

选型表

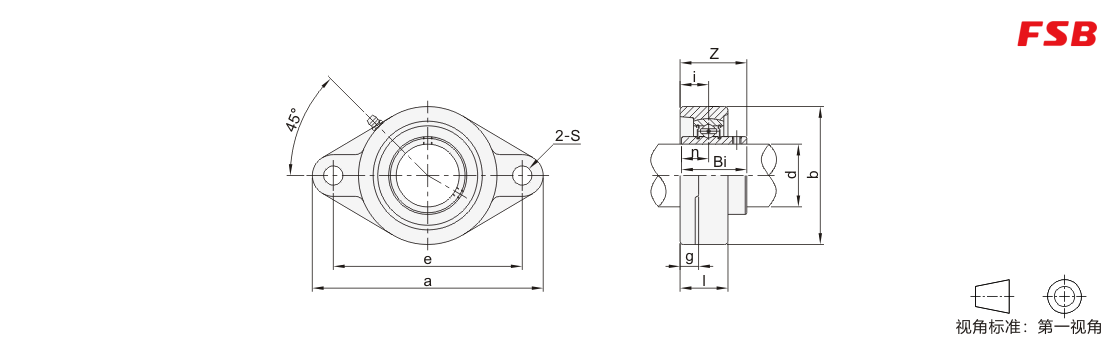

型号	d	a	e	i	g	l	S	b	Z	Bi	n	螺栓	紧定扭力 (N·m)	额定负载(N)		重量 (Kg)
型号	d	a	e	i	g	l	S	b	Z	Bi	n	螺栓	紧定扭力 (N·m)	Cr(动)	Cor(静)	重量 (Kg)
JT-DMAIUSD-FSB	12	113	90	15	12	25.5	12	60	33.3	31	12.7	M10	17	12800	6650	0.49
JT-DMAIUSU-FSB	15
JT-DMAIUSQ-FSB	17
JT-DMAIUSF-FSB	20
JT-DMAIUSO-FSB	25	130	99	16	14	27	16	68	35.7	34	14.3	M14	47	14000	7880	0.63
JT-DMAIUSX-FSB	30	148	117	18	14	31		80	40.2	38.1	15.9			19500	11200	0.94
JT-DMAIUSL-FSB	35	161	130	19	16	34		90	44.4	42.9	17.5			25700	15200	1.2
JT-DMAIUSM-FSB	40	175	144	21	16	36		100	51.2	49.2	19			29600	18200	1.6
JT-DMAIUSG-FSB	45	188	148	22	18	38	19	108	52.2	49.2		M16	73	31850	20800	1.9
JT-DMAIUDS-FSB	50	197	157	22	18	40		115	54.6	51.6				35100	23200	2.2
JT-DMAIUDD-FSB	55	224	184	25	20	43		130	58.4	55.6	22.2			43300	29200	3.2
JT-DMAIUDU-FSB	60	250	202	29	20	48	23	140	68.7	65.1	25.4	M20	145	47750	32900	4.1
JT-DMAIUDQ-FSB	65	258	210	30	24	50		155	69.7	65.1	25.4			57200	40000	5.1
JT-DMAIUDF-FSB	70	265	216	31	24	54		160	75.4	74.6	30.2			60800	45000	5.9
JT-DMAIUDO-FSB	75	275	225	35	22	57		165	79.5	77.8	33.3			66100	49400	6.4
JT-DMAIUDX-FSB	80	290	233	35	23	59	25	180	84.3	82.6	33.3	M22	200	71500	54000	7.9
JT-DMAIUDL-FSB	85	305	248	36	26	63		190	87.6	85.7	34.1			83200	63900	9.6
JT-DMAIUDM-FSB	90	320	265	40	26	68		205	96.3	96	39.7			95900	71400	12.1
JT-DMAIQSO-FSB	25	150	113	16	13	29	19	80	39	38	15	M16	73	22300	11400	1.1
JT-DMAIQSX-FSB	30	180	134	18	15	32	23	90	44	43	17	M20	145	27000	15000	1.5
JT-DMAIQSL-FSB	35	185	141	20	16	36		100	49	48	19			33000	19000	1.8
JT-DMAIQSM-FSB	40	200	158	23	17	40		112	56	52	19			40500	24000	2.4
JT-DMAIQSG-FSB	45	230	177	25	18	44	25	125	60	57	22	M22	200	52800	31800	3.4
JT-DMAIQDS-FSB	50	240	187	28	19	48		140	67	61	22			61800	37900	4.3
JT-DMAIQDD-FSB	55	250	198	30	20	52		150	71	66	25			71500	44700	5.2
JT-DMAIQDU-FSB	60	270	212	33	22	56	31	160	78	71	26	M27	372	81700	51800	6.3
JT-DMAIQDQ-FSB	65	295	240	33	25	58	31	175	78	75	30	M27	372	93800	60000	7.9
JT-DMAIQDF-FSB	70	315	250	36	28	61	35	185	81	78	33	M30	500	104100	68000	9.3
JT-DMAIQDO-FSB	75	320	260	39	30	66	35	195	89	82	32	M30	500	113400	77000	10.6
JT-DMAIQDX-FSB	80	355	285	38	32	68	38	210	90	86	34	M33	690	122900	86500	13.5

暂未上传文档资料
