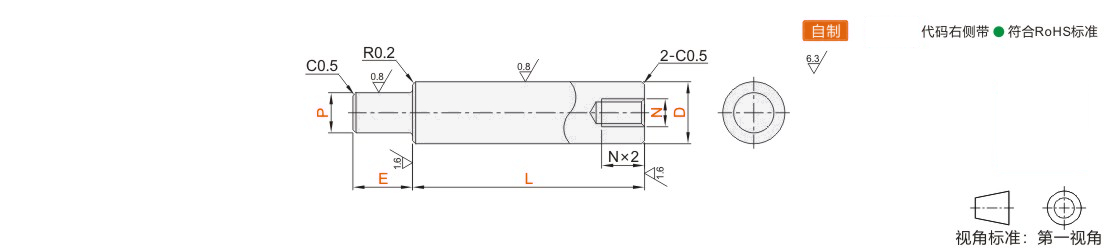

台阶-内螺纹转轴

图片仅供参考

台阶-内螺纹转轴

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	公差 / D	公差 / P	材质	表面处理	类型
JT-GXNSD●	g6	g6	S45C	发黑	一端内螺纹型 ● 标准型
JT-GXNSU●	g6	g6	S45C	无电解镀镍	一端内螺纹型 ● 标准型
JT-GXNDX●	g6	g6	SUS304	—	一端内螺纹型 ● 标准型
JT-GXNUU	g6	g6	SCM435 硬度28~33HRC	无电解镀镍	一端内螺纹型 ● 标准型
JT-GXNFD●	h7	h7	S45C	发黑	一端内螺纹型 ● 标准型
JT-GXNFU	h7	h7	S45C	无电解镀镍	一端内螺纹型 ● 标准型
JT-GXNFX●	h7	h7	SUS304	—	一端内螺纹型 ● 标准型
JT-GXNXU●	h9	g6	S45C	无电解镀镍	一端内螺纹型 ● 标准型
JT-GXNXX●	h9	g6	SUS304	—	一端内螺纹型 ● 标准型
JT-GXNMD●	h9	h7	S45C	发黑	一端内螺纹型 ● 标准型
JT-GXNMU●	h9	h7	S45C	无电解镀镍	一端内螺纹型 ● 标准型
JT-GXNMX●	h9	h7	SUS304	—	一端内螺纹型 ● 标准型

D·P	g6	h7	h9
2~3	-0.002 -0.008	0 -0.010	0 -0.025
3.1~6	-0.004 -0.012	0 -0.012	0 -0.030
6.1~10	-0.005 -0.014	0 -0.015	0 -0.036
10.1~18	-0.006 -0.017	0 -0.018	0 -0.043
18.1~30	-0.007 -0.020	0 -0.021	0 -0.052
30.1~50	-0.009 -0.025	0 -0.025	0 -0.062

圆度·直线度·垂直度·同轴度，请参阅转轴产品简介。

选型参数

g6

型号		最小单位0.1		最小单位1	N
代码	Dg6	L	E	P	N
JT-GXNSD JT-GXNSU JT-GXNDX JT-GXNUU	6	18.0~300.0	1≤E≤P×6	2≤P＜D	3 4
	8	18.0~400.0			3 4 5 6
	10	18.0~500.0			4 5 6 8
	12	25.0~600.0		4≤P＜D	5 6 8
	13	25.0~600.0			5 6 8
	15	25.0~700.0			5 6 8 10
	16	35.0~800.0			5 6 8 10 12
	17				5 6 8 10 12
	18				5 6 8 10 12 16
	20				5 6 8 10 12 16
	22			8≤P＜D	5 6 8 10 12 16
	25	45.0~800.0			5 6 8 10 12 16
	30	55.0~800.0			8 10 12 16 20
	35	65.0~800.0		15≤P＜D	8 10 12 16 20 24
	40	75.0~800.0			12 16 20 24 30
	50	95.0~800.0			16 20 24 30

h7

型号		最小单位0.1		最小单位1	N
代码	Dh7	L	E	P	N
JT-GXNFD JT-GXNFU JT-GXNFX	6	18.0~300.0	1≤E≤P×6	2≤P＜D	3 4
	8	18.0~400.0			3 4 5 6
	10	18.0~500.0			4 5 6
	12	25.0~600.0		4≤P＜D	5 6 8
	15	25.0~700.0			5 6 8 10
	20	35.0~800.0			5 6 8 10 12 16
	25	45.0~800.0		8≤P＜D	5 6 8 10 12 16
	30	55.0~800.0		8≤P＜D	8 10 12 16 20
	35	65.0~800.0		15≤P＜D	8 10 12 16 20 24
	40	75.0~800.0			12 16 20 24 30
	50	95.0~800.0			16 20 24 30

h9

型号		最小单位0.1		最小单位1	N
代码	Dh9	L	E	P	N
JT-GXNXU JT-GXNXX JT-GXNMD JT-GXNMU JT-GXNMX	6	18.0~300.0	1≤E≤P×6	2≤P＜D	3 4
	8	18.0~400.0			3 4 5 6
	10	18.0~500.0			4 5 6
	12	25.0~600.0		4≤P＜D	5 6 8
	15	25.0~700.0			5 6 8 10
	20	35.0~800.0			5 6 8 10 12 16
	25	45.0~800.0		8≤P＜D	5 6 8 10 12 16
	30	55.0~800.0		8≤P＜D	8 10 12 16 20
	35	65.0~800.0		15≤P＜D	8 10 12 16 20 24

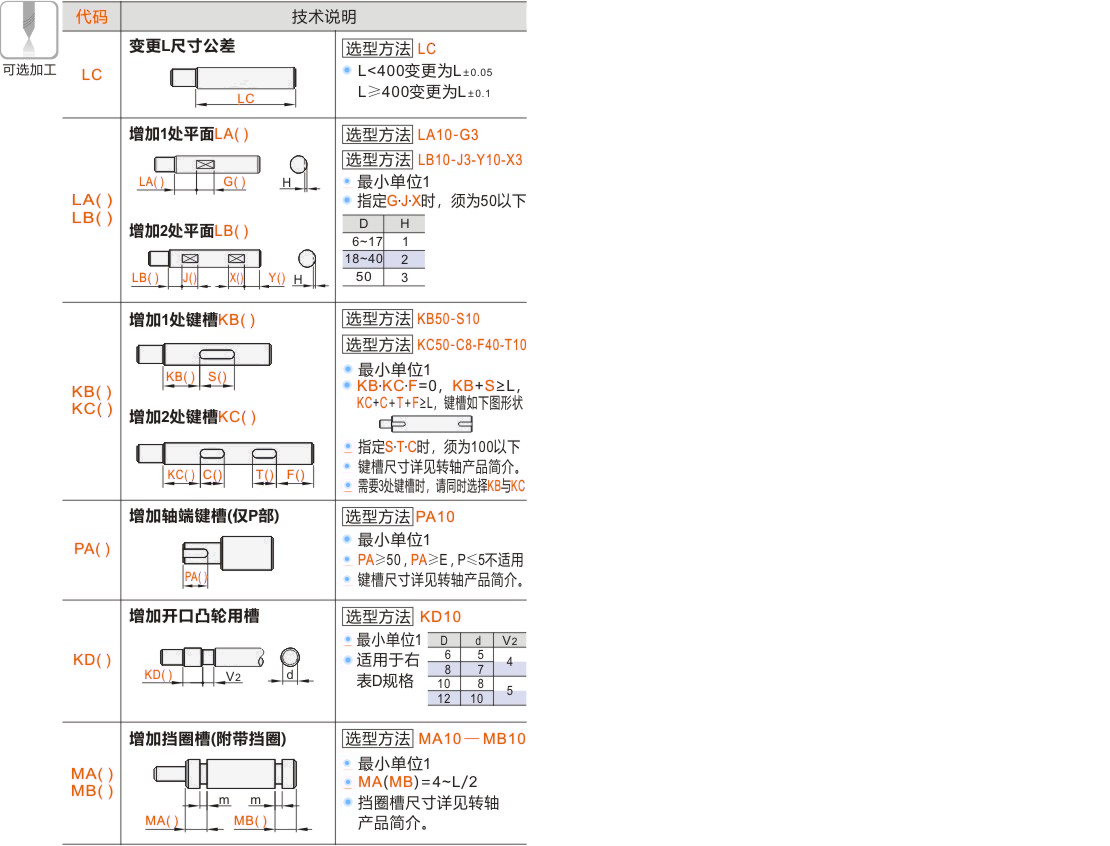

可选加工参数
