选择代码

代码参数

产地

导程

精度等级

选型参数

丝杠轴径 *

导程 *

L *

200~2000/1

F *

27~45/1

P *

10~15/1

压轧滚珠丝杠标准螺帽型 C7/C10精度

图片仅供参考

压轧滚珠丝杠标准螺帽型 C7/C10精度

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMKFL	C7	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型 ● 标准型
JT-IMKFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型 ● 标准型
JT-SIMKFL	C7	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型 ● 精密型
JT-SIMKFG	C10	S55C	SCM420	感应加热淬火	渗碳淬火	56~62HRC	58~62HRC	标准螺帽型 ● 精密型

怡合达不保证滚珠丝杠组装后的噪音值。
丝杠端部存在工艺孔。

P	公差
10	0 -0.009
11~15	0 -0.011

选型参数

选型表

型号			最小单位1			Y	D	A	T	T1	D1	D2	H	d	滚珠直径	螺纹旋向	螺母环圈数	轴向间隙	基本额定负载(kN)
代码	丝杠轴径	导程	L	F	P	Y	D	A	T	T1	D1	D2	H	d	滚珠直径	螺纹旋向	螺母环圈数	轴向间隙	C(动)	Co(静)
JT-IMKFL	25	5	200~2000	27~45	10~15	L-(91+F)	43	40	10	5	55	67	43	5.5	3.175	右旋	2.5圈1列	0.03以下	6.6	18.7
		10	300~2000				60	92	15	5	78	96	60	9	6.35		2.5圈2列	0.07以下	27.5	76.3
		25	300~2000				47	96	12	6	60	74	47	6.6	3.9688		2.5圈1列	0.05以下	9.3	22.7
JT-IMKFG		5	200~2000				43	40	10	5	55	67	43	5.5	3.175		2.5圈1列	0.05以下	6.6	18.7
		10	300~2000				60	92	15	5	78	96	60	9	6.35		2.5圈2列	0.10以下	27.5	76.3
		25	300~2000				47	96	12	6	60	74	47	6.6	3.9688		2.5圈1列	0.20以下	9.3	22.7
JT-SIMKFL		5	200~2000				43	40	10	5	55	67	43	5.5	3.175		1圈3列	0.03以下	12.7	36.0
		10	300~2000				60	92	15	5	78	96	60	9	4.762		1圈4列	0.07以下	29.0	71.6
		25	300~2000				47	64	12	6	60	74	47	6.6	3.968		1.8圈2列	0.20以下	9.3	22.7
JT-SIMKFG		5	200~2000				43	40	10	5	55	67	43	5.5	3.175		1圈3列	0.05以下	12.7	36.0
		10	300~2000				60	92	15	5	78	96	60	9	4.762		1圈4列	0.10以下	29.0	71.6
		25	300~2000				47	64	12	6	60	74	47	6.6	3.968		1.8圈2列	0.20以下	9.3	22.7

可选加工详见请在怡合达网站搜索查看

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMKFG JT-SIMKFG	25	5 10 20	圆法兰	JT-IVXSD-20(请在怡合达网站搜索查看)	JT-IVXDD-20(请在怡合达网站搜索查看)
JT-IMKFG JT-SIMKFG	25	5 10 20	方形	JT-IVXFD-20(请在怡合达网站搜索查看)	JT-IVXQD-20(请在怡合达网站搜索查看)

压轧滚珠丝杠与螺帽支架组合（螺帽支架请在怡合达网站搜索查看）

型号		螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMKFL JT-SIMKFL JT-IMKFG JT-SIMKFG	25	5	JT-IAADD JT-IAADU JT-IAADX	2505D
		10		2510D
		25		2525D

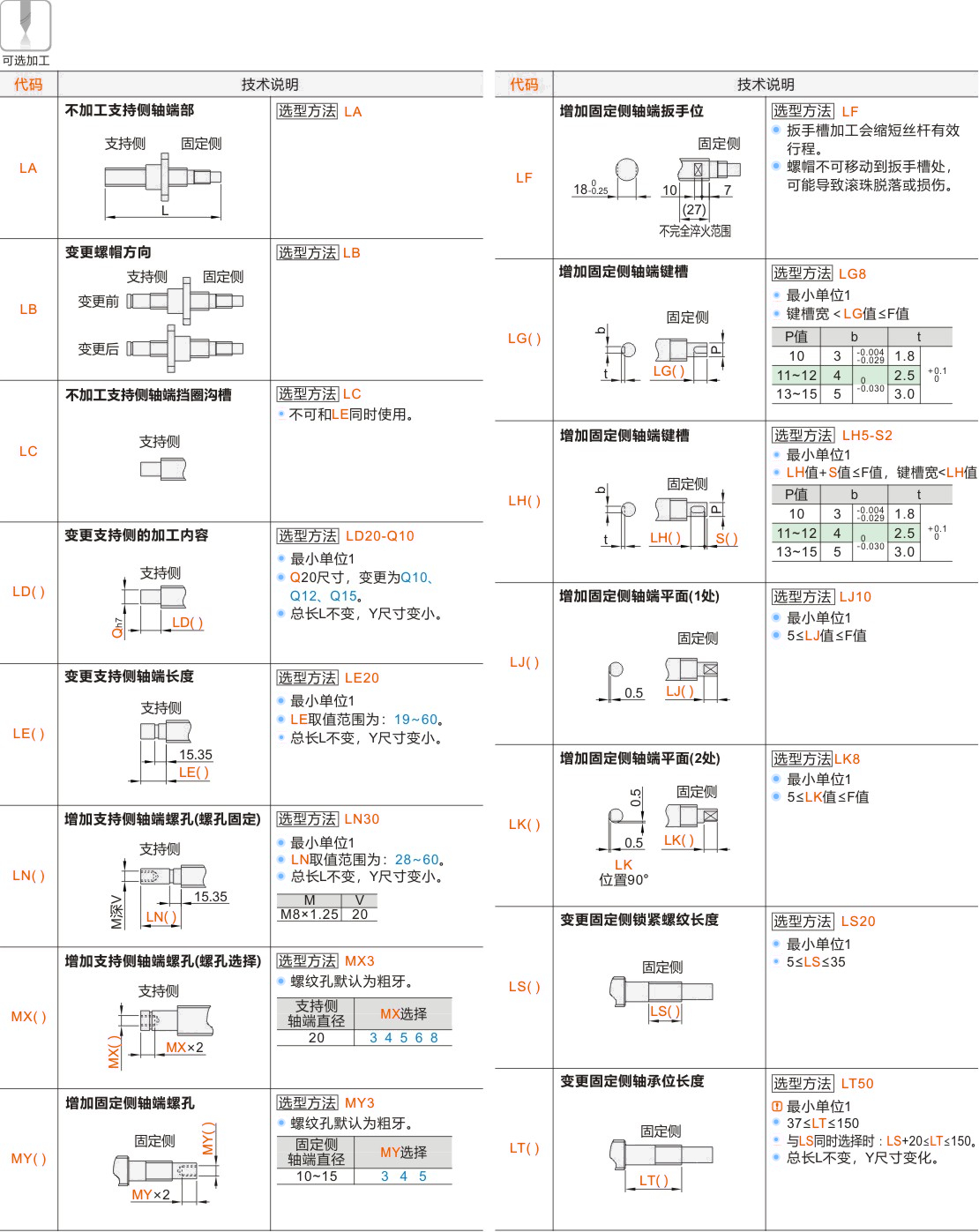

可选加工参数
