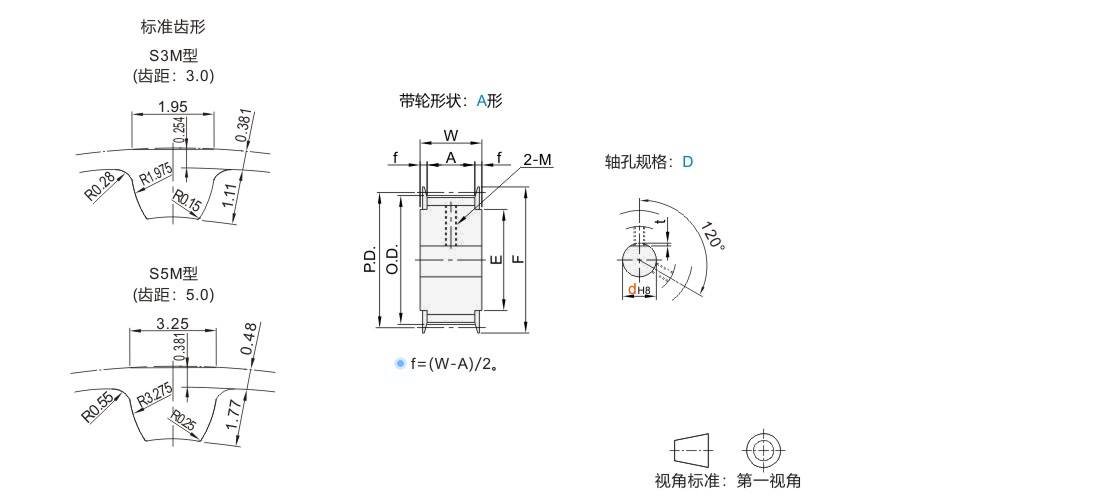

D型孔同步轮 S3M/S5M

图片仅供参考

D型孔同步轮 S3M/S5M

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	表面处理
JT-RVBSSD	S3M060	6	3.0	铝合金	铝合金	本色阳极氧化
JT-RVBSSD	S3M100	10	3.0	铝合金	铝合金	本色阳极氧化
JT-RVBSSD	S3M150	15	3.0	铝合金	铝合金	本色阳极氧化
JT-RVBSSD	S5M100	10	5.0	铝合金	铝合金	本色阳极氧化
JT-RVBSSD	S5M150	15	5.0	铝合金	铝合金	本色阳极氧化
JT-RVBSSD	S5M250	25	5.0	铝合金	铝合金	本色阳极氧化

外形尺寸公差表

A/W尺寸	公差
3<X≤6	±0.1
6<X≤30	±0.2
30<X≤120	±0.3
120<X≤400	±0.5

X为尺寸A/W。

齿面跳动

带轮齿顶圆直径	跳动公差
O.D.<50	0.05
O.D.≥50	0.JT-VMPSLCSFZMPNZFZ

轴孔D螺孔尺寸表

轴孔内径d	M	附件紧定螺钉
5	M3	M3×3
6.35~12	M4	M4×3

轴孔台阶尺寸表

轴孔规格dH8		h	h公差
5	+0.018 0	0.5	0 -0.1
6.35	+0.022 0
8
9.5		1
12	+0.027 0	1

选型参数

选型表

型号		带轮类型	带轮形状	轴孔规格	轴孔规格dH8	P.D.	O.D.	F	E	带轮公称宽度
代码	齿数	带轮类型	带轮形状	轴孔规格	A形	P.D.	O.D.	F	E	A	W
JT-RVBSSD	18	S3M060 S3M100 S3M150	A	D	5 6.35	17.19	16.43	20	13	皮带宽度6 S3M060 A:7 W:11 皮带宽度10 S3M100 A:11 W:15 皮带宽度15 S3M150 A:17 W:21
	19					18.14	17.38	22	14
	20					19.1	18.34	22	14
	22				5 6.35 8	21.01	20.25	25	16
	24				5 6.35 8 9.5 12	22.92	22.16	26	16
	25					23.87	23.11	28	18
	26					24.83	24.JT-VMPSLCSFZMPNZFZ	28	18
	28					26.74	25.98	30	20
	30					28.65	27.89	32	23
	32					30.56	29.8	35	25
	34					32.47	31.71	40	28
	36					34.38	33.62	40	28
	40				6.35 8 9.5 12	38.2	37.44	44	32
	44					42.02	41.25	48	36
	48					45.84	45.JT-VMPSLCSFZMPNZFZ	50	38
JT-RVBSSD	14	S5M100 S5M150 S5M250	A	D	5 6.35 8 9.5 12	22.28	21.32	26	16	皮带宽度10 S5M100 A:11 W:16 皮带宽度15 S5M150 A:17 W:22 皮带宽度25 S5M250 A:27 W:32
	15					23.87	22.91	28	18
	16					25.46	24.5	32	20
	18					28.65	27.69	33	22
	19					30.24	29.28	36	24
	20				6.35 8 9.5 12	31.83	30.87	36	24
	22					35.01	34.05	40	27
	24					38.2	37.24	45	30
	25					39.79	38.83	45	30
	26					41.38	40.42	48	35
	28					44.56	43.6	48	35
	30				8 9.5 12	47.75	46.79	52	36
	32					50.93	49.97	55	40
	34					54.11	53.15	61	45
	36					57.3	56.34	61	45
