轴承调整隔环

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

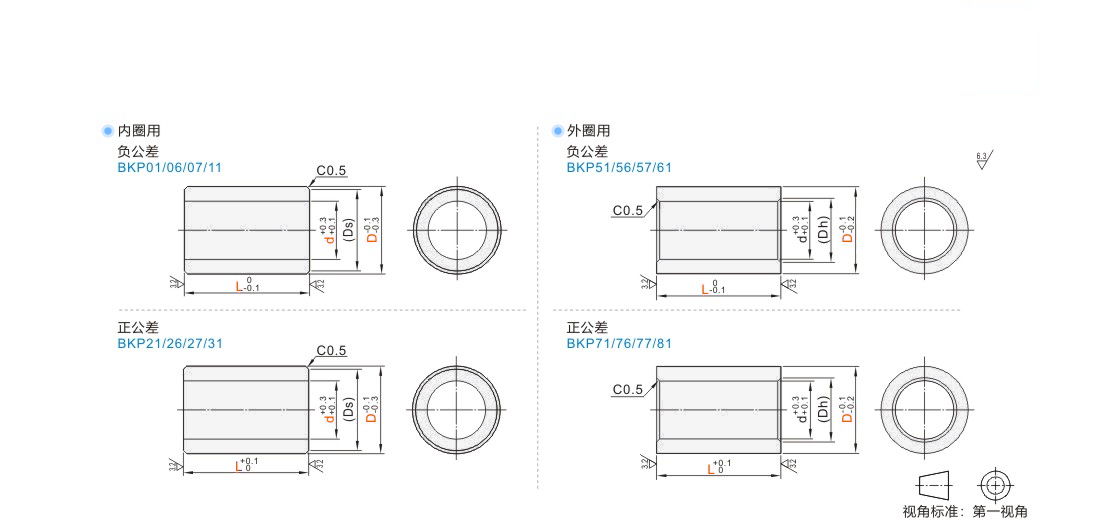

代码	代码分类	L尺寸公差	材质	表面处理
JT-XOFSD	内圈用	0 -0.1	A5052	—
JT-XOFOD	外圈用	0 -0.1	A5052	—
JT-XOFSX	内圈用	0 -0.1	SS400	发黑
JT-XOFOX	外圈用	0 -0.1	SS400	发黑
JT-XOFSL	内圈用	0 -0.1	SS400	无电解镀镍
JT-XOFOL	外圈用	0 -0.1	SS400	无电解镀镍
JT-XOFDD	内圈用	0 -0.1	SUS304	—
JT-XOFXD	外圈用	0 -0.1	SUS304	—
JT-XOFUD	内圈用	+0.1 0	A5052	—
JT-XOFLD	外圈用	+0.1 0	A5052	—
JT-XOFUX	内圈用	+0.1 0	SS400	发黑
JT-XOFLX	外圈用	+0.1 0	SS400	发黑
JT-XOFUL	内圈用	+0.1 0	SS400	无电解镀镍
JT-XOFLL	外圈用	+0.1 0	SS400	无电解镀镍
JT-XOFQD	内圈用	+0.1 0	SUS304	—
JT-XOFMD	外圈用	+0.1 0	SUS304	—

L≤3时，C为0.2以下；L＞3时，C为0.5，未注利边默认倒角为C0.2以下。

选型参数

选型表

型号		D	L 最小单位0.1	Ds	适用轴承
代码	d	D	L 最小单位0.1	Ds	适用轴承
内圈用负公差 JT-XOFSD JT-XOFSX JT-XOFSL JT-XOFDD 正公差 JT-XOFUD JT-XOFUX JT-XOFUL JT-XOFQD	3	5	1.0~50.0	4	673ZZ/693ZZ/623ZZ
	4	7		6	674ZZ※/694ZZ/624ZZ
	5	8		7	675ZZ※/695ZZ/605ZZ/625ZZ
	6	9		8	676ZZ/696ZZ/606ZZ/626ZZ
	8	10		9	678ZZ
	8	11		10	678ZZ/698ZZ/608ZZ/628ZZ
	10	12		11	6700ZZ
		13	1.0~100.0	12	6800ZZ
		14	1.0~100.0	13	6900ZZ/6000ZZ
		17	2.0~100.0	16	6200ZZ/6300ZZ
	12	15	1.0~100.0	14	6701ZZ/6801ZZ
		16	1.0~100.0	15	6901ZZ/6001ZZ
		18	2.0~100.0	17	6201ZZ/6301ZZ
	15	18		17	6702ZZ/6802ZZ
		19		18	6902ZZ/6002ZZ
		21		20	6202ZZ
		23		22	6302ZZ
	17	20		19	6803ZZ
		22		21	6903ZZ/6003ZZ
		24		23	6203ZZ
		26		25	6303ZZ
	20	23		22	6804ZZ
		25		24	6904ZZ
		27		26	6004ZZ/6204ZZ
		29		28	6304ZZ
	25	28		27	6805ZZ
		29		28	6905ZZ
		31		30	6005ZZ
		33		32	6205ZZ
		36		35	6305ZZ
	30	33		32	6806ZZ
		35		34	6906ZZ
		38		37	6006ZZ
		40		39	6206ZZ
		43		42	6306ZZ
	35	38	3.0~100.0	37	6807ZZ
		42		41	6907ZZ
		44		43	6007ZZ/6207ZZ
		46		45	6207ZZ
		48		47	6307ZZ
	40	43		42	6808ZZ
		46		45	6908ZZ
		49		48	6008ZZ/6208ZZ
		52		51	6208ZZ
		54		53	6308ZZ
	45	53		52	6009ZZ
	45	55		54	6209ZZ
	50	56		57	6010ZZ
	50	60		59	6210ZZ

L<3时，不能使用带※标记的轴承。

型号		L 最小单位0.1	d	Dh	适用轴承
代码	D	L 最小单位0.1	d	Dh	适用轴承
外圈用负公差 JT-XOFOD JT-XOFOX JT-XOFOL JT-XOFXD 正公差 JT-XOFLD JT-XOFLX JT-XOFLL JT-XOFMD	6	1.0~50.0	4	5	673ZZ
	7		5	6	674ZZ
	8		5	6	693ZZ
	10		7	8	623ZZ
	11		7	8	694ZZ
	13		9	10	624ZZ/695ZZ
	14		10	11	605ZZ
	15		10	11	696ZZ
	16		11	12	625ZZ
	17	3.0~50.0	12	13	606ZZ
	19	3.0~50.0	14	15	626ZZ/698ZZ
	19A	3.0~100.0	16	17	6800ZZ
	21		18	19	6801ZZ
	22		17	18	608ZZ/6900ZZ
	24		19	20	628ZZ/6901ZZ
	24A		21	22	6802ZZ
	26		20	21	6000ZZ
	26A		23	24	6803ZZ
	28		22	23	6001ZZ/6902ZZ
	30		24	25	6200ZZ
	32		25	26	6201ZZ/6002ZZ
	32A		29	30	6804ZZ
	35		29	30	6202ZZ
	37		31	32	6904ZZ
	37A		34	35	6805ZZ
	42		34	35	6004ZZ/6905ZZ
	42A		39	40	6806ZZ
	47		39	40	6204ZZ/6005ZZ/6906ZZ
	47A		44	45	6807ZZ
	52		45	46	6205ZZ
	52A		49	50	6808ZZ
	55		46	47	6006ZZ
	62		55	56	6206ZZ/6007ZZ/6908ZZ
	70		63	64	6207ZZ

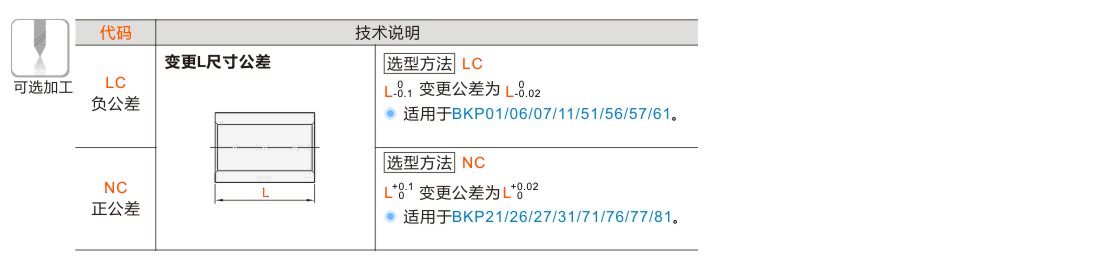

可选加工参数
