外六角螺栓型定位珠

图片仅供参考

外六角螺栓型定位珠

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	载荷	主体 / 材质	主体 / 硬度	主体 / 表面处理	球头 / 材质	球头 / 硬度	弹簧 / 材质	调整环 / 材质	使用温度	类型
JT-WBODD	轻载	S45C	29~35HRC	发黑	SUJ2	56HRC~	SWP-B	SUS304	30~80℃	外六角螺栓型 ● 金属球头
JT-WBODQ	轻载	SUS304	一	一	SUJ2	56HRC~	SWP-B	SUS304	30~80℃	外六角螺栓型 ● 金属球头
JT-WBODU	重载	S45C	29~35HRC	无电解镀镍	SUJ2	56HRC~	SWP-B	SUS304	30~80℃	外六角螺栓型 ● 金属球头
JT-WBODF	重载	SUS304	一	一	SUJ2	56HRC~	SWP-B	SUS304	30~80℃	外六角螺栓型 ● 金属球头

选型参数

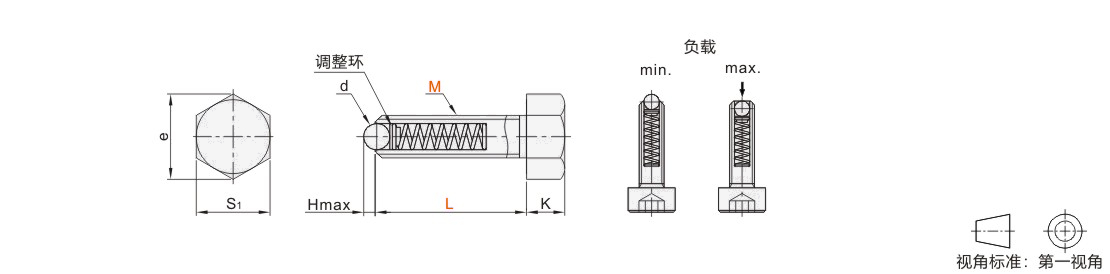

选型表

型号		L	JT-WBODD/JT-WBODU			JT-WBODQ/JT-WBODF			e	K	负载(N)
型号			d	H	S1	d	H	S1			轻载JT-WBODD/JT-WBODQ		重载JT-WBODU/JT-WBODF
代码	M		d	H	S1	d	H	S1			min.	max.	min.	max.
轻载 JT-WBODD JT-WBODQ 重载 JT-WBODU JT-WBODF	4	10 15 20 30*	2.5	0.8	7	2.5	0.8	7	8.1	2.8	1.8	5	3.8	9.9
	5	15 20 30* 40*	3	0.8	8	3	0.8	8	9.2	3.5	3.2	9.9	4.8	19.7
	6	15 20 30* 40*	3.5	1	10	3.5	1	10	11.5	4	5	15.4	9.7	29.5
	8	15 20 30* 40*	5	1.2	13	5	1.2	13	15	5.5	5.4	19.2	12.6	39.3
	10	15 20 30* 40* 50*	6	1.5	17	6	1.5	16	19.6	7	8.8	24.2	18.5	49.1
	12	25 30* 40*	7.1	1.8	10	7.9	2	18	21.9	8	10.8	29.4	19.5	58.9

JT-WBODD/JT-WBODU无带*号规格。
