S型双向弯曲桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	打开方式	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KBCSD	内外径打开	单腔	工程塑料	黑色	-30℃~130℃	UL94-V2	接头	S 旋转型

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需单独购买。

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	梳状板	材质	颜色	允许温度	阻燃等级
VDS01	S旋转型拖链用	无	工程塑料	黑色	-30℃~130℃	UL94-V2

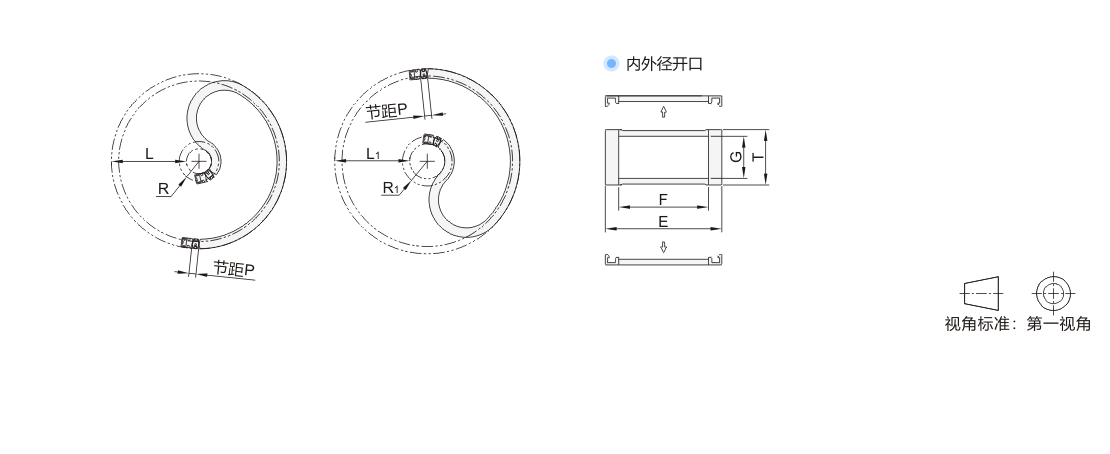

选型参数

拖链

型号		链节数 N	接头	弯曲半径		拖链安装尺寸					最小圆距		最大电缆直径	重量(kg/m)
代码	规格	链节数 N	接头	R	R1	节距 P	内宽 F	外宽 E	内高 G	外高 T	L	L1	最大电缆直径	重量(kg/m)
JT-KBCSD	2227	1~	VDS01	30	40	20	27	41	22	28	150	130	18	0.45
	2237						37	51						0.49
	2247						47	61						0.53
	2835			50	70	28	35	59	28	38	200	170	24	0.85
	2855						55	79						0.97
	2875						75	99						1.1

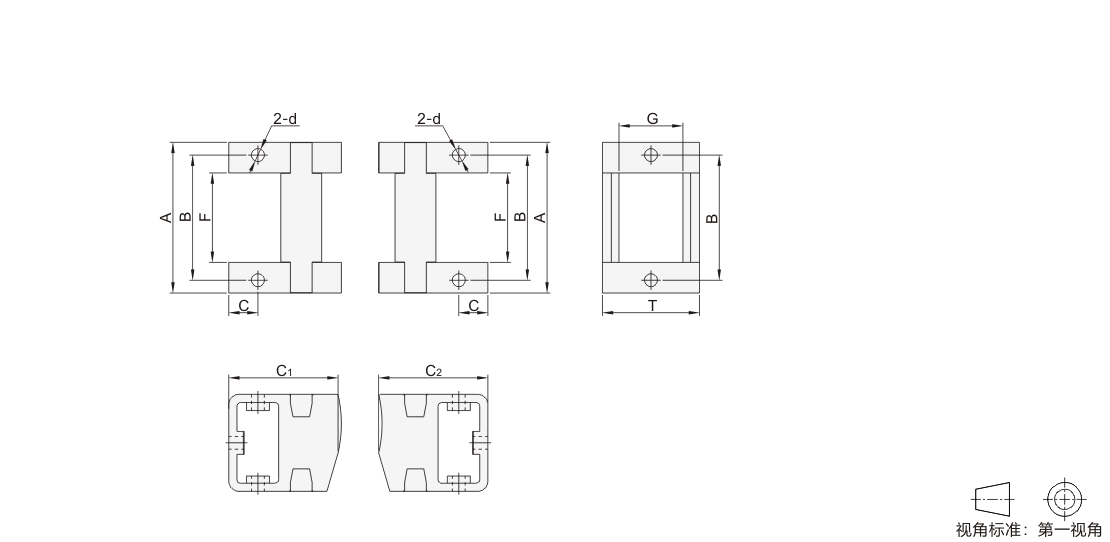

接头

型号		A	B	C	C1	C2	F	G	T	d
代码	规格	A	B	C	C1	C2	F	G	T	d
VDS01	2227	45	37	9	30	30	27	22	28	5
	2237	55	47				37
	2247	65	57				47
	2835	59	49	11.4	42.75	42.75	35	28	38	5.6
	2855	79	69				55
	2875	99	89				75
