钢制万向球螺杆式

图片仅供参考

钢制万向球螺杆式

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	主体 / 材质	球材质	类型
JT-VENVSU	SUS304	SUS440C	螺杆式 ● 六角螺栓型
JT-VENVFD	SUS304	SUS440C	螺杆式 ● 螺帽固定型

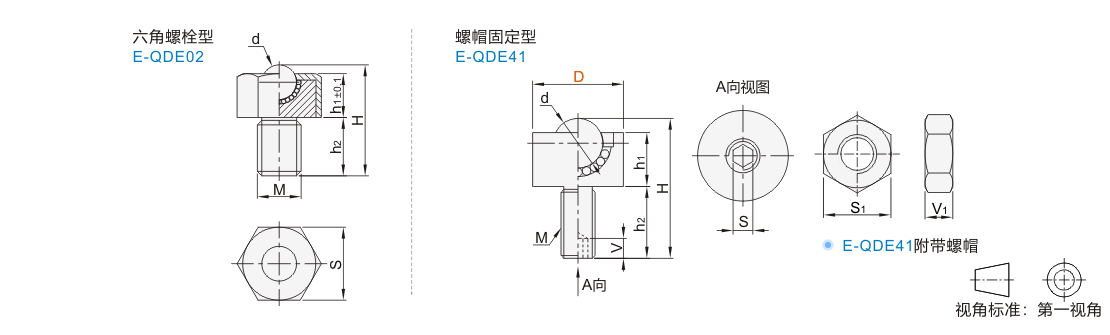

选型参数

六角螺栓型

型号		M	H	h1	h2	d	S	耐负载 N(kgf)
代码	规格	M	H	h1	h2	d	S	耐负载 N(kgf)
JT-VENVSU	5	5	12.1	5	6	4	8	12(1.2)
	6	6	15.2	6	8	4.76	10	14(1.4)
	8	8	18.5	7	10	5.56	13	41(4.2)
	10	10	24.5	10	12	8.73	17	55(5.6)
	12	12	29.5	11	15	10.32	19	62(6.3)
	16	16	40.3	15	20	15.87	24	343(35)
	20	20	49.3	18	25	19.05	30	412(42)

螺帽固定型

型号		M	H	d	h1	h2	S	S1	V	V1	耐负载 N(kgf)
代码	D	M	H	d	h1	h2	S	S1	V	V1	耐负载 N(kgf)
JT-VENVFD	12	6	23	5.56	6.5	15	3	10	3.5	5	41(4.2)
	16	6	27	8.73	9.5	15	3	10	3.5	5	55(5.6)
	19	8	35	10.32	11.5	20	4	13	5	6.5	62(6.3)
	25	8	40	15.87	14.7	20	4	13	5	6.5	343(35)
	31	10	50	19.05	18.7	25	5	17	6	8	412(42)
