手轮外径D(mm) *

圆轮缘手轮无手柄圆孔

图片仅供参考

圆轮缘手轮无手柄圆孔

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

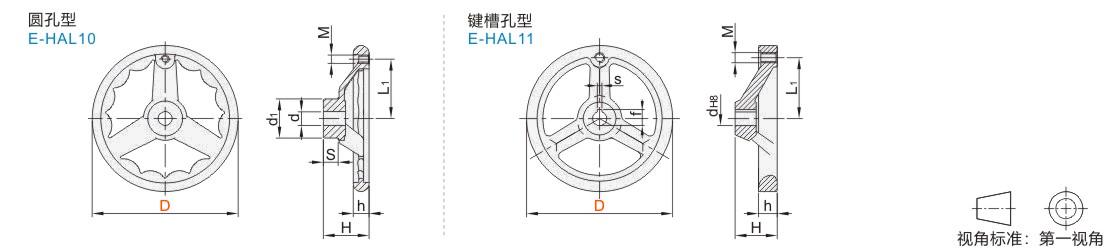

代码	安装方式	手轮主体 / 材质	手轮主体 / 表面处理	类型
JT-VQBIDS	圆孔型	HT200	镀铬	无手柄型
JT-VQBIDD	键槽孔型	HT200	镀铬	无手柄型

选型参数

JT-VQBIDS

型号		d	L1	H	h	S	d1	M	参考重量 (kg/pcs)
代码	D	d	L1	H	h	S	d1	M	参考重量 (kg/pcs)
JT-VQBIDS	70	6.5	—	30	13	8.5	24.5	—	0.17
	100		36.5	38	14	10.5	30.5	6	0.31
	115		42	44	17	16	37	8	0.47
	145	8	57	50		14.5	43	10	0.80
	170	10	70	53		18	45		0.97
	190	10	76.5	60	20	18.5	46.5		1.17
	235	8.5	105	70	21	18.5	54		1.71

JT-VQBIDD

型号		d	L1	H	h	f	s	M	参考重量 (kg/pcs)
代码	D	d	L1	H	h	f	s	M	参考重量 (kg/pcs)
JT-VQBIDD	100	12	40	32	14	13.8	4	8	0.41
	125	12	52	36	16	13.8	4	8	0.66
	160	16	68	40	18	18.3	5	10	1.15
	200	18	88	45	20	20.8	6	10	1.80
	250	22	110	50	22	24.8	6	12	2.83
