安装侧端面形状

导入表面形状

材质

硬度

表面处理

选型参数

安装部直径D(mm) *

定位部直径P(mm) *

2~30/0.01

安装部长度L(mm) *

2~42/1

定位部长度B(mm) *

2~20/0.1

G(mm) *

3~9/1

止转位置 *

A(mm) *

2~36/1

图片仅供参考

定位销球面型螺栓固定型环槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	形状	材质	硬度	表面处理
JT-RARSD	环槽型	圆型	SKS3	淬火硬度58~61HRC	—
JT-RARUD	切口型	圆型	SKS3	淬火硬度58~61HRC	—
JT-RARFD	平面加工型	圆型	SKS3	淬火硬度58~61HRC	—
JT-RARSU	环槽型	圆型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RARUU	切口型	圆型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RARFU	平面加工型	圆型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RARSQ	环槽型	圆型	SUS304	—	—
JT-RARUQ	切口型	圆型	SUS304	—	—
—	平面加工型	圆型	SUS304	—	—
JT-RARSF	环槽型	圆型	SUS440C	淬火硬度48~53HRC	—
—	切口型	圆型	SUS440C	淬火硬度48~53HRC	—
—	平面加工型	圆型	SUS440C	淬火硬度48~53HRC	—
JT-RARDD	环槽型	多棱型	SKS3	淬火硬度58~61HRC	—
JT-RARQD	切口型	多棱型	SKS3	淬火硬度58~61HRC	—
JT-RAROD	平面加工型	多棱型	SKS3	淬火硬度58~61HRC	—
JT-RARDU	环槽型	多棱型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RARQU	切口型	多棱型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RAROU	平面加工型	多棱型	SKS3	淬火硬度58~61HRC,镀层硬度850HV~	镀硬铬,镀层厚度3~5μm
JT-RARDQ	环槽型	多棱型	SUS304	—	—
JT-RARQQ	切口型	多棱型	SUS304	—	—
—	平面加工型	多棱型	SUS304	—	—
JT-RARDF	环槽型	多棱型	SUS440C	淬火硬度48~53HRC	—
—	切口型	多棱型	SUS440C	淬火硬度48~53HRC	—
—	平面加工型	多棱型	SUS440C	淬火硬度48~53HRC	—

选型参数

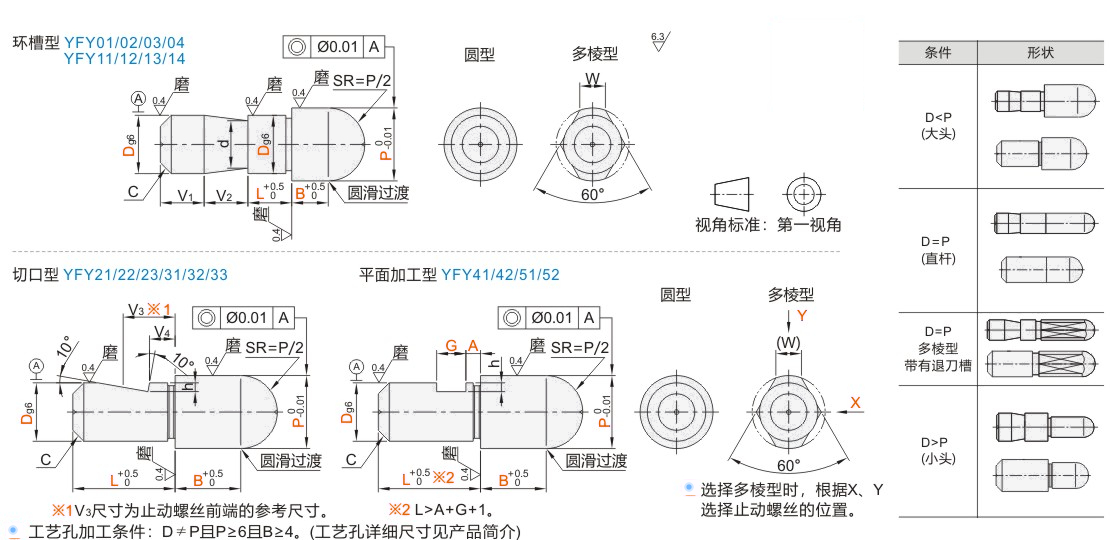

环槽型

型号			最小单位0.01	最小单位1	最小单位0.1	d	V1	V2	C	(W)
代码	Dg6		P	L	B	d	V1	V2	C	D<P时	D≥P时
圆型多棱型 JT-RARSD JT-RARDD JT-RARSU JT-RARDU JT-RARSQ JT-RARDQ JT-RARSF JT-RARDF	6S	-0.004 -0.012	2.00~10.00	2~15	2.0~20.0	4.5	2	5	0.5	3	1.5
	6	-0.004 -0.012	2.00~10.00	3~15		4.5	5	5	1	3	1.5
	8S	-0.005 -0.014	3.00~13.00	3~18		6.5	3	6	1	3.5	1.8
	8		3.00~13.00	4~18		6.5	6	6	1.5	3.5	1.8
	10S		3.00~15.00	4~22	3.0~20.0	8	3	8	2	4	2.2
	10		3.00~15.00	5~22		8	8			4	2.2
	12S	-0.006 -0.017	5.00~16.00	5~26		10	4			5	2.5
	12		5.00~16.00	6~26		10	8			5	2.5
	16S		10.00~25.00	7~35	5.0~20.0	14	4		2	7	4
	16		10.00~25.00	8~35		14	8		3	7	4
	20	-0.007 -0.020	13.00~30.00	10~42		12	8		3	9	5

切口型

型号			最小单位0.1	最小单位1	最小单位0.1	止转位置	V3	V4	h	C	适用的止动螺丝	(W)
代码	Dg6		P	L	B	止转位置	V3	V4	h	C	适用的止动螺丝	D＜P时	D≥P时
圆型多棱型 JT-RARUD JT-RARQD JT-RARUU JT-RARQU JT-RARUQ JT-RARQQ	6	-0.004 -0.012	5.0~10.0	12~22	5.0~20.0	X Y 仅适用于多棱型	5.5	2.5	1.0	1	M4	3	1.5
	8	-0.005 -0.014	5.0~13.0	14~25			7.5	3.5	1.2	1.5	M5	3.5	1.8
	10		5.0~15.0	15~27						2	M6	4	2.2
	12		5.0~16.0	15~27						2	M6	5	2.2
	16		10.0~25.0	24~37			10.5	5.5	2.0	3	M8	7	4
	20	-0.007 -0.020	13.0~30.0	27~42			13.5	8.5	2.0	3	M8	9	5

平面加工型

型号			最小单位0.01	最小单位1	最小单位0.1	最小单位1		止转位置	h	C	适用的止动螺丝	(W)
代码	Dg6		P	L	B	G	A	止转位置	h	C	适用的止动螺丝	D<P时	D≥P时
圆型多棱型 JT-RARFD JT-RAROD JT-RARFU JT-RAROU	6	-0.004 -0.012	5.00~10.00	12~22	5.0~20.0	3~9	2.0~8.0	X Y 仅适用于多棱型	1.0	1	M4	3	1.5
	8	-0.005 -0.014	5.00~13.00	14~25			2.0~12.0		1.2	1.5	M5	3.5	1.8
	10		5.00~15.00	15~27			2.0~16.0			2	M6	4	2.2
	12		5.00~16.00	15~27			2.0~20.0			2	M6	5	2.2
	16		10.00~25.00	24~37			2.0~28.0		2.0	3	M8	7	4
	20	-0.007 -0.020	13.00~30.00	27~42			2.0~36.0		2.0	3	M8	9	5
