双衬型带法兰直线轴承

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	代码分类	轴套 / 材质	轴套 / 硬度	轴套 / 表面处理	滚珠材质	保持架材质	密封圈材质	使用环境温度	类型
JT-IGESD●	圆法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型
JT-IGEDD●	方法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型
JT-IGEUD●	对边法兰型	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型
JT-IGESU●	圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型
JT-IGEDU●	方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型
JT-IGEUU●	对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	树脂	丁腈橡胶	-15～80℃	双衬型
JT-IGESX	圆法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15～120℃	双衬型
JT-IGEDX	方法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15～120℃	双衬型
JT-IGEUX	对边法兰型	SUJ2	56HRC~	—	GCr15	不锈钢	丁腈橡胶	-15～120℃	双衬型
JT-IGESL	圆法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15～120℃	双衬型
JT-IGEDL	方法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15～120℃	双衬型
JT-IGEUL	对边法兰型	SUJ2	56HRC~	无电解镀镍	GCr15	不锈钢	丁腈橡胶	-15～120℃	双衬型
JT-ICESQ	圆法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	树脂	丁腈橡胶	-15～80℃	双衬型
JT-ICEDQ	方法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	树脂	丁腈橡胶	-15～80℃	双衬型
JT-ICEUQ	对边法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	树脂	丁腈橡胶	-15～80℃	双衬型
JT-ICESX	圆法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	不锈钢	-15～120℃	双衬型
JT-ICEDX	方法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	不锈钢	-15～120℃	双衬型
JT-ICEUX	对边法兰型	SUJ2	56HRC~	低温镀黑铬	9Cr18	不锈钢	不锈钢	-15～120℃	双衬型
JT-ICESM	圆法兰型	SUS420	52HRC~	—	3Cr13	树脂	丁腈橡胶	-15～80℃	双衬型
JT-ICEDM	方法兰型	SUS420	52HRC~	—	3Cr13	树脂	丁腈橡胶	-15～80℃	双衬型
JT-ICEUM	对边法兰型	SUS420	52HRC~	—	3Cr13	树脂	丁腈橡胶	-15～80℃	双衬型
JT-ICESG	圆法兰型	SUS420	52HRC~	—	3Cr13	不锈钢	丁腈橡胶	-15～120℃	双衬型
JT-ICEDG	方法兰型	SUS420	52HRC~	—	3Cr13	不锈钢	丁腈橡胶	-15～120℃	双衬型
JT-ICEUG	对边法兰型	SUS420	52HRC~	—	3Cr13	不锈钢	丁腈橡胶	-15～120℃	双衬型

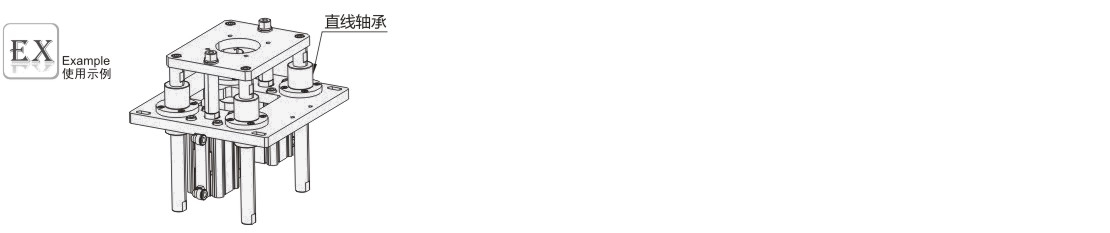

产品特点
产品高级精度，低摩擦、耐久性好，中间式带法兰直线轴承法兰盘位于中间部位，能够提供更方便的直线定位和导向功能；
双循环结构设计产品尺寸更长，能够承受更大的力和瞬时冲击负载，具有较高的静态和动态负载能力；
带法兰直线轴承使轴向定位更简单，无需增加轴承座即可快速安装；
法兰的存在使得轴承在安装时更加稳固，能够更好地固定在机械结构上；
带法兰直线轴承能够减少由于安装误差而引起的轴承移位或者不稳定问题，法兰提供了一个固定的参考点，使得轴承的安装更加精确和可控；
SUS420不锈钢材质韧性强，耐腐蚀性好。
轴套、滚珠材质SUJ2相当于GCr15。
保持架材质树脂相当于DURACONM90。
低温镀黑铬的直线轴承适用于避免生锈或光线反射的场所，其内径不进行表面处理。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
如对防锈有要求，请优先选用不锈钢材质或镀镍产品！
不锈钢密封圈具备耐温(-15~120℃)、耐腐(适配酸碱 / 高湿环境)优势，不具备丁腈橡胶的密封 / 防尘效果，无法阻挡粉尘、液体侵入轴承内部。

选型参数

选型表

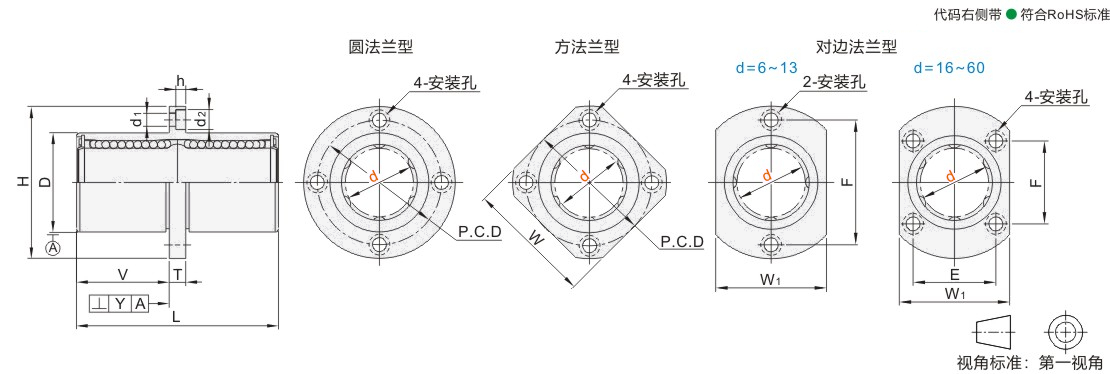

型号			D			L		V	H	T	d1	d2	h	P.C.D	W	W1	E	F	偏心	垂直度 Y
代码	d		尺寸	无表面处理	有表面处理	L		V	H	T	d1	d2	h	P.C.D	W	W1	E	F	偏心	垂直度 Y
圆法兰型 JT-IGESD JT-ICESQ JT-IGESU JT-ICESX JT-ICESM JT-IGESX JT-ICESG JT-IGESL 方法兰型 JT-IGEDD JT-ICEDQ JT-IGEDU JT-ICEDX JT-ICEDM JT-IGEDX JT-ICEDG JT-IGEDL 对边法兰型 JT-IGEUD JT-ICEUQ JT-IGEUU JT-ICEUX JT-ICEUM JT-IGEUX JT-ICEUG JT-IGEUL	6	0 -0.010	12	0 -0.013	0 -0.018	35	±0.3	15	28	5	3.5	6	3.1	20	22	18	—	20	0.014	0.014
	8		15	0 -0.013	0 -0.018	45		20	32	5	3.5	6	3.1	24	25	21		24
	10		19	0 -0.016	0 -0.021	55		24.5	40	6	4.5	7.5	4.1	29	30	25		29
	12		21			57		25.5	42					32	32	27		32
	13		23			61		27.5	43					33	34	29		33
	16		28			70		32	48					38	37	34	22	31
	20	0 -0.012	32	0 -0.019	0 -0.025	80		36	54	8	5.5	9	5.1	43	42	38	24	36	0.019	0.019
	25		40			112		52	62	8	5.5	9	5.1	51	50	46	32	40
	30		45			123		56.5	74	10	6.6	11	6.1	60	58	51	35	49
	35	0 -0.014	52	0 -0.022	0 -0.030	135		62.5	82	10	6.6	11	6.1	67	64	58	38	55	0.024	0.024
	40		60			151		69	96	13	9	14	8.1	78	75	66	45	64
	50		80			192		89.5	116	13	9	14	8.1	98	92	86	56	80
	60	0 -0.020	90	0 -0.025	0 -0.035	209		95.5	134	18	11	17	11.1	112	106	96	74	84	0.030	0.030

JT-ICESM/JT-ICEDM/JT-ICEUM仅适用d8~30 ，JT-ICESG/JT-ICEDG/JT-ICEUG仅适用d8~ 12，d16~30。 JT-ICESX/JT-ICEDX/JT-ICEUX仅适用d6~12，d16~60规格。
JT-IGESX/JT-IGESL/JT-IGEDX/JT-IGEDL/JT-IGEUX/JT-IGEUL仅适用d6~ 12 ，d16~30。

型号		静态允许力矩(N·m)	基本额定负载(N)		重量(g)
代码	d	静态允许力矩(N·m)	C(动)	Co(静)	圆法兰型	方法兰型	对边法兰型
圆法兰型 JT-IGESD JT-ICESQ JT-IGESU JT-ICESM JT-IGESX JT-ICESX JT-ICESG JT-IGESL 方法兰型 JT-IGEDD JT-ICEDQ JT-IGEDU JT-ICEDM JT-IGEDX JT-ICEDX JT-ICEDG JT-IGEDL 对边法兰型 JT-IGEUD JT-ICEUQ JT-IGEUU JT-ICEUM JT-IGEUX JT-ICEUX JT-ICEUG JT-IGEUL	6	2.15	331	551	30	22	25
	8	4.3	466	777	50	42	45
	10	7.2	649	879	95	75	85
	12	10.5	670	885	110	85	100
	13	11.5	728	991	125	105	120
	16	19.5	1247	2041	185	160	180
	20	26.5	1453	2689	255	220	245
	25	43.0	1779	4092	535	495	520
	30	82.5	2484	5352	675	585	640
	35	105	2698	6051	1015	925	940
	40	145	3670	9555	1565	1375	1420
	50	395	7485	17287	3595	3395	3435
	60	530	8253	19922	4500	4060	4260

1Kgf=9.81N

使用注意事项：
当有异物进入直线轴承内部后，可能引起钢球循环部件
的损坏或功能的损失，使用请防止灰尘、切削等异物进
入轴承内部。
保持器材质为树脂时，请避免在超过80°C的条件下使用。
直线轴承掉落或受不当敲击都可能造成破损，请加以注意。
如果受到外力撞击，即使外观看不出破损也可能造成功能
的损失。
请仔细擦拭防锈油并封入润滑剂后再使用。
储存时，请将其装入指定的封套中以避免高温、低温和高
度潮湿的环境。
