网带链输送机 头部驱动

产品属性: 类型 网带链型 传动类型 网带链 输送方式 塑料网带链条输送 节距 25.4 驱动 头部驱动 种类筛选 网带链输送机
产品型号: 请点击左侧选项进行选型 重新选型
代码材质 / 型材材质 / 网带链材质 / 钣金表面处理 / 型材类型
JT-OPXSU6063POM不锈钢碱砂氧化头部驱动

产品简介:

    网带链输送机主要采用特制铝型材为主体框架,塑料网带链作为输送载体,
    应用于饮水,饮料,啤酒,食品包装机械,制罐,速冻,海产品,等行业。

产品特性:

 ● 25.4mm节距,输送能力更大;
 ● 输送速度精准稳定,能保证精准的同步输送;
 ● 可做装配生产线或作为物料的储存输送;
 ● 采用特制铝型材制作,整体结构简洁易于安装,外型美观;
 ● 低粉尘,噪音低,防油,耐腐蚀;
 ● 不易跑偏,不易变形,使用寿命长。


选型参数

选型表

型号L
最小单位10
马达选择网带链规格网带链颜色马达品牌
选择
代码B(最小单位85)输出功率(W)电压(V)规格齿轮头减速比
JT-OPXSU85~765400~3000120
200
TA220(单相)SCM
(速度控制马达)
5 6 7.5 10 12.5 15
20 25 30 36 50

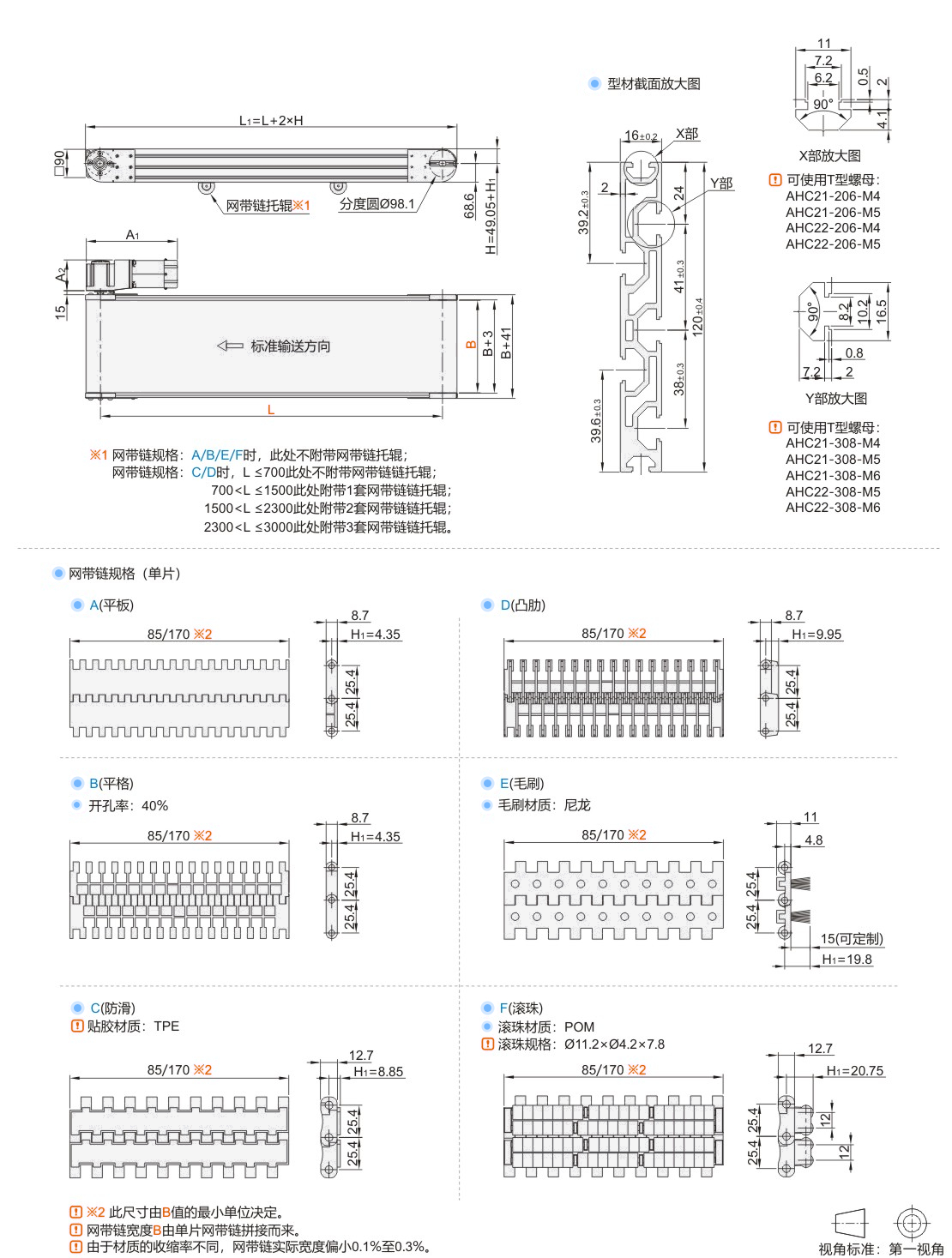

A(平板)
B
(平格)
C
(防滑)
D
(凸肋)
E(毛刷)
F
(滚珠)
C0(湛蓝)
G2
(墨绿)
K1
(黑色)
P1
(深紫)
Y1
(深灰)

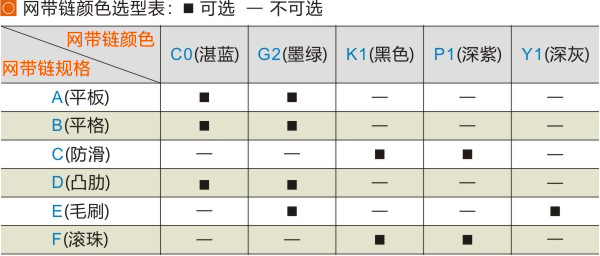

参考网带链
颜色选型表
Z(中大力德)
J(精研马达)
SA200(三相)NIV(变频器)


 齿轮头减速比

齿轮头
减速比
皮带速度(m/min)
50 Hz60Hz
586.298.6
671.982. 1
7.557.565.7
1043. 149.3
12.534.539.4
1528.732.9
2021.624.6
2517.219.7
3014.416.4
3612.013.7
508.69.9

可能会因负载状态而减小。
此输送速度表参照精研调速马达。
    (50Hz 1400转/min ,60Hz 1600转/min)

A1/A2尺寸表

输出功率
(W)
马达减速比A1A2
规格制造商
120三相马达精研5 ~5027899
速度控制马达289
三相马达中大27898
速度控制马达288
200三相马达精研321113
速度控制马达333
三相马达中大335
速度控制马达
