双排链轮80/100系列

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	系列	ISO链号	材质	热处理	表面处理	类型
JT-KIIQD	80系列	16A-2	S45C	齿顶高频	发黑	标准型
JT-KIIQU	80系列	16A-2	SUS304	—	—	标准型
JT-KIZQD	100系列	20A-2	S45C	齿顶高频	发黑	标准型
JT-KIZQU	100系列	20A-2	SUS304	—	—	标准型

80系列(16A-2)链轮链条请勿与16B-2系列链轮链条配合！
100系列(20A-2)链轮链条请勿与20B-2系列链轮链条配合！
未注尺寸公差标准按照：GB/T 1243-2024

齿顶与键槽中心偏移量为±0.5。
工艺问题，无法保证多个产品齿顶与键槽一致重合。

键槽/螺孔尺寸

选型参数

80系列

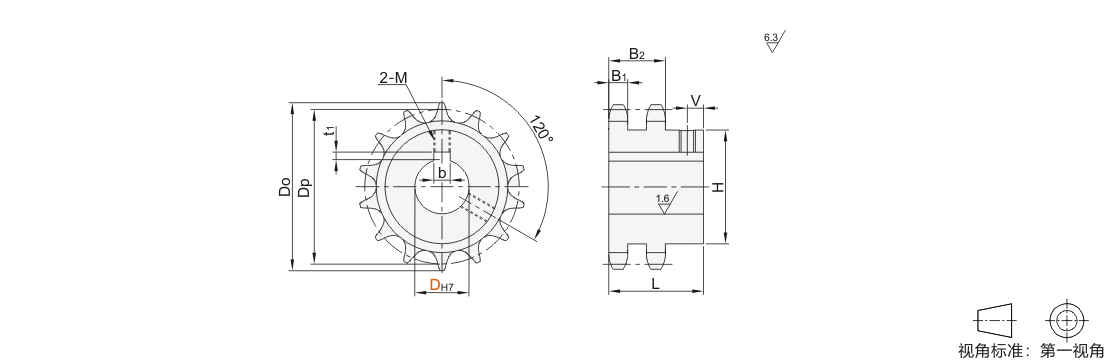

型号				轴孔径	外径	分度圆直径	轮毂		V	B1	B2
代码	系列	排数	齿数	DH7	Do	Dp	H	L	V	B1	B2
JT-KIIQD JT-KIIQU	80	2	10	25 30	93	82.19	58	63	8	14.1	43.4
			11	25 30 35	102	90.16	60
			12	25 30 35 40	110	98.14	69
			13	25 30 35 40 45	118	106.14	80
			14	25 30 35 40 45 50	127	114.15	88
			15	25 30 35 40 45 50	135	122.17	95
			16	25 30 35 40 45 50 55	143	130.2	100	71	12
			17	25 30 35 40 45 50 55	151	138.23	100
			18	30 35 40 45 50 55 60	159	146.27	120
			19		167	154.32	120
			20		176	162.37	130
			21		184	170.42	130

100系列

型号				轴孔径	外径	分度圆直径	轮毂		V	B1	B2
代码	系列	排数	齿数	DH7	Do	Dp	H	L	V	B1	B2
JT-KIZQD JT-KIZQU	100	2	10	25 30 35 40	117	102.74	70	80	13	17	52.8
			11	30 35 40	127	112.70	80
			12	30 35 40 45	138	122.67	90
			13	30 35 40 45 50	148	132.67	100
			14	30 35 40 45 50	158	142.68	110
			15	35 40 45 50 55	168	152.71	120
			16	40 45 50 55	179	162.74	130
			17	40 45 50 55 60	189	172.79	130

“键槽尺寸可选加工”见链轮/链条产品简介。
