还有0项未选择重置

选择代码

代码参数

硬度

选型参数

外径D(mm) *

键槽孔孔径N(mm) *

键槽孔孔径NK(mm) *

长度L(mm) *

110~500/10

图片仅供参考

聚氨酯平皮带滑轮肋槽型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 本体	材质 / 衬层	硬度	类型
JT-VZOQD	A6061	聚氨酯 (自然色)	邵氏A90	圆弧型
JT-VZOQU	A6061	聚氨酯 (自然色)	邵氏A70	圆弧型

聚氨酯经时间的增长可能会产生变色，但对其物性等并无影响。
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

键槽尺寸 N: 新JIS(B1301)键槽尺寸表

选型参数

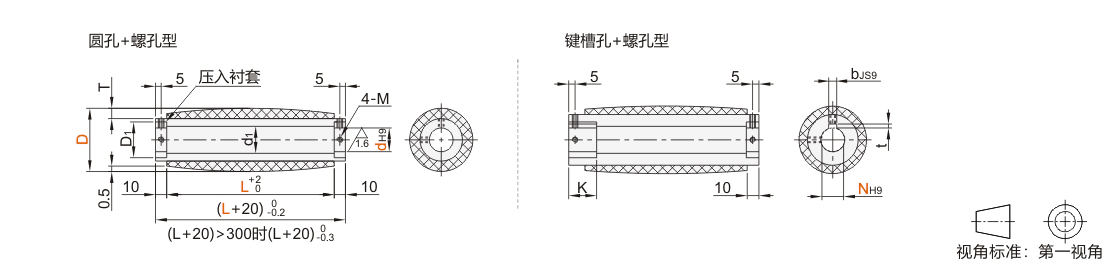

圆孔~螺孔型

键槽孔~螺孔型

型号		NH9	最小单位10	聚氨酯厚度 T	键槽长度 K	d1	D1	M
代码	D	NH9	L	聚氨酯厚度 T	键槽长度 K	d1	D1	M
JT-VZOQD JT-VZOQU	38	12	110~500	5	25	20	22	M3
	48	10·K10		10	25	20	22	M3
	48	20		5	30	30	32	M5
	58	20		10		30	32	M5
	78	25				50	52	M6
		30
		35

当选键槽孔+螺孔的轴孔直径10、键槽宽4.0mm（高1.8mm）的规格时，请指定K10。

暂未上传文档资料

聚氨酯平皮带滑轮 肋槽型
