L型梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套
Y-EAC01	L050	12.7	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑
Y-EAC01	L075	19.1	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑
Y-EAC01	L100	25.4	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑
Y-EAC01	L150	38.1	9.525	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑

外形尺寸公差表

A/W/L/ D尺寸	公差
3 <X≤6	±0. 1
6 <X≤30	±0.2
30<X≤120	±0.3
120 <X≤400	±0.5

齿面跳动

带轮齿顶圆直径	跳动公差
O. D. <50	0.05
O. D. ≥50	0.JT-VMPSLCSFZMPNZFZ

X为尺寸A/W/L/D。

选型参数

选型表

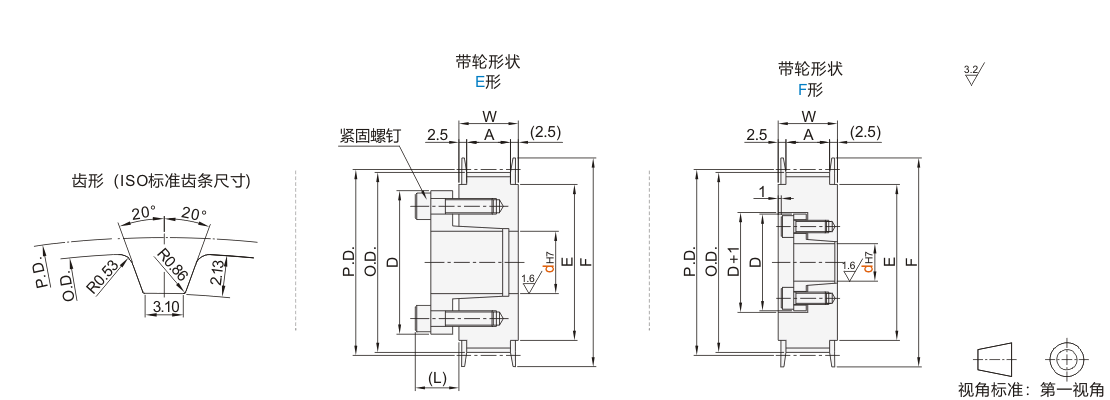

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)								P.D.	O.D.	F	E	带轮公称宽度
型号			L050		L075		L100		L150						带轮公称宽度
代码	齿数		E形 CT胀套	F形 CH胀套	E形 CT胀套	F形 CH胀套	E形 CT胀套	F形 CH胀套	E形 CT胀套	F形 CH胀套					A	W
JT-RVBMSD-L050 JT-RVBMSD-L075 JT-RVBMSD-L100 JT-RVBMSD-L150	14	E F	8~12	8·10	10~12	8·10	10~12	—	11·12	—	42.45	41.68	48	35	L050 A:14 W:19 L075 A:21 W:26 L100 A:27 W:32 L150 A:40 W:45
	15		8~12	8·10	10~12	8·10	10~12	10·11	11·12	11·12	45.48	44.72	48	35
	16		10~17	10~12	10~17	10~15	10~17	10~15	11~17	11~15	48.51	47.75	55	40
	17					10~15		10~15		11~15	51.54	50.78	55	40
	18					10~17		10~17		11~17	54.57	53.81	61	45
	19		12~17	12	12~17	12~17	12~17	12~17	12~17	12~17	57.61	56.84	67	50
	20		12~17		12~17	12~17	12~17	12~17	12~17	12~17	60.64	59.88	67	50
	21		12~25		12~25	12~25	12~25	12~25	12~25	12~25	63.67	62.91	70	56
	22		12~25		12~25	12~25	12~25	12~25	12~25	12~25	66.70	65.94	80	60
	24		12~30		12~30	12~30	12~30	12~30	12~30	12~30	72.77	72.00	87	67
	25		12~32		12~32	12~32	12~32	12~32	12~32	12~32	75.80	75.04
	26				12~32		12~32	12~32	12~32	12~32	78.83	78.JT-VMPSLCSFZMPNZFZ
	28				12~35		12~35	12~35	12~35	12~35	84.89	84.13	95	75
	30				12~42		12~42		12~42		90.96	90.20	99	80
	32										97.02	96.26	104	84
	34										103.08	102.32	111	90
	36		15~32	—	15~42	15~32	15~42	15~35	15~42	15~35	109.15	108.39	123	102
	38										115.21	114.45	127	105
	40										121.28	120.51	131	110
	42		16~38		16~50	16~32	16~50	16~35	—	—	127.34	126.58	135	115
	44										133.40	132.64	140	120
	48										145.53	144.77	152	130
	50										151.60	150.83	160	140

胀套孔径尺寸表

dH7	容许最大扭矩N·m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
8	16	8.5	25.5	24.5	8.5
10	39	18	30	29	10.5
11	43	20	31	30
12	48	23	32	31
14	73	37	35	36	12
15	78	39	36	37	12
16	83	42	37	38	13
17	88	45	38	39	13
18	154	48	43	40	14
19	163	49	45	42
20	171	97	46	46
22	186	110	48	47
24	206	121	50	49
25	216	124	52	51
28	353	141	54	53	15.5
30	382	149	57	56	15.5
32	412	163	59	58	16.5
35	451	173	63	61	16.5

可选加工参数
