直杆型止动螺丝固定铰链销

图片仅供参考

直杆型止动螺丝固定铰链销

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质	表面处理
JT-VGQOSD	止动螺丝固定型	SCr440	发黑
JT-VGQGSD	双止动面型	SCr440	发黑
JT-VGQOSQ	止动螺丝固定型	SCr440	无电解镀镍
JT-VGQGSQ	双止动面型	SCr440	无电解镀镍
JT-VGQOSL	止动螺丝固定型	SCr440	—
JT-VGQGSL	双止动面型	SCr440	—
JT-VGQODD	止动螺丝固定型	SUS304	—
JT-VGQGDD	双止动面型	SUS304	—

如对防锈有要求请选用不锈钢或镀镍产品。
此经济型产品不建议与轴承配合使用。

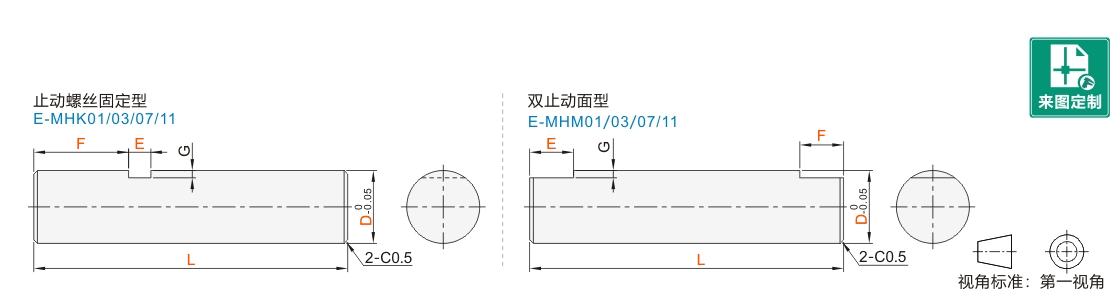

选型参数

选型表

型号		最小单位0.1	最小单位1		G
代码	D	L	F	E	G
止动螺丝固定型 (SCr440) JT-VGQOSD JT-VGQOSQ JT-VGQOSL (SUS304) JT-VGQODD	3	5.0~60.0	0≤F≤L/2	1≤E≤50	0.5
	4	5.0~60.0
	5	10.0~80.0
	6	10.0~110.0			1
	8	10.0~110.0
	10	15.0~110.0
	12	15.0~220.0
	13	25.0~220.0
	14
	15
	16	30.0~220.0			2
	17
	18
	20
	22
	25
双止动面型 (SCr440) JT-VGQGSD JT-VGQGSQ JT-VGQGSL (SUS304) JT-VGQGDD	4	10.0~60.0	2≤F≤20	2≤E≤20	0.5
	5	10.0~80.0	2≤F≤20	2≤E≤20	0.5
	6	10.0~110.0	2≤F≤30	2≤E≤30	1
	8	10.0~110.0
	10	15.0~110.0
	12	15.0~220.0	5≤F≤30	5≤E≤30
	13	25.0~220.0
	14
	15
	16	30.0~220.0			2
	20
	25

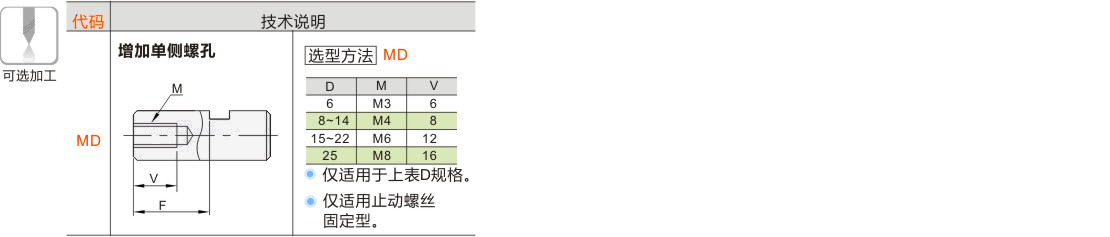

可选加工参数

产品名称

暂未上传文档资料
