选型参数

轴径Q(mm) *

导程 *

长度L(mm) *

200~2000/1

固定端连接位长度F(mm) *

15~50/1

固定端连接位外径P(mm) *

8~20/1

压轧滚珠丝杠（左右旋）

图片仅供参考

压轧滚珠丝杠（左右旋）

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	精度等级	材质 / 丝杠	材质 / 螺帽	热处理 / 丝杠	热处理 / 螺帽	硬度 / 丝杠	硬度 / 螺帽	类型
JT-IMZSL	C7	S55C	SCM415H	高频淬火	渗碳淬火	56~62HRC	58~62HRC	左右旋型

P	公差
8~10	0 -0.009
11~18	0 -0.010
19~20	0 -0.013

怡合达不保证滚珠丝杠组装后的噪音值。

丝杠端部存在工艺孔。

选型参数

选型表

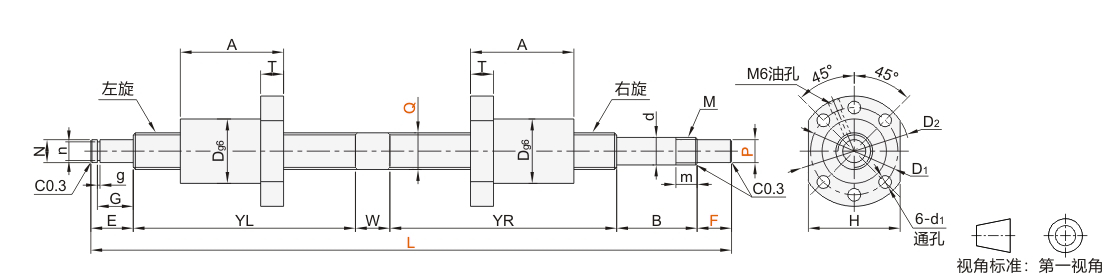

型号			最小单位1			螺帽尺寸							滚珠直径	螺母循环圈数	左旋YL	右旋YR	W
代码	丝杠轴径Q	导程	L	F	P	A	D	T	D1	D2	H	d1	滚珠直径	螺母循环圈数	左旋YL	右旋YR	W
JT-IMZSL	16	5	200~1000	15~30	8~10	50	28	10	38	48	40	5.5	3.175	4×1	[L-(62+F)]/2		15
	16	5A	200~1000	15~30	8~10	45	28		38	48	40	5.5			[L-(62+F)]/2
	20	5	250~1200	20~35	10~12	51	36		47	58	44	6.6			[L-(76+F)]/2
	25	5	250~1500	30~45	12~15	51	40		51	62	48	6.6			[L-(99+F)]/2		20
	32	5	300~2000	35~50	15~20	52	50	12	65	80	62	9			[L-(115+F)]/2
		10	350~2000			90							6.35
		10A	350~2000			85							6.35

支持侧位置尺寸									固定侧位置尺寸					基本额定负载(kN)
E	G		g		N		n		B	M	m	d		C(动)	CO(静)
12	9.15	+0.1 0	1.15	+0.14 0	10	-0.002 -0.015	9.6	0 -0.09	35	M12×1.0	10	12	-0.003 -0.018	12.17	26.92
	9.15				10	-0.002 -0.015	9.6	0 -0.09	35	M12×1.0	10	12		13.52	29.91
	10.15				15	-0.003 -0.018	14.3	0 -0.11	49	M15×1.0	20	15		13.68	34.18
18	15.35		1.35		20	-0.004 -0.021	19	0 -0.21	61	M20×1.0	16	20	-0.004 -0.021	15.21	43.26
20	16.35				25		23.9		75	M25×1.5	22	25		16.95	55.95
														42.39	107.67
														47.09	119.64

压轧滚珠丝杠与丝杠支座组件的推荐组合

代码	丝杠轴径	丝杠导程	支座形状	推荐丝杠固定座	推荐丝杠支撑座
JT-IMZSL	16	5	圆法兰	JT-IVXSD-12	JT-IVXDD-12
	16		方形	JT-IVXFD-12	JT-IVXQD-12
	20		圆法兰	JT-IVXSD-15	JT-IVXDD-15
	20		方形	JT-IVXFD-15B	JT-IVXQD-15
	25		圆法兰	JT-IVXSD-20	JT-IVXDD-20
	25		方形	JT-IVXFD-20	JT-IVXQD-20
	32		圆法兰	JT-IVXSD-25	JT-IVXDD-25
	32	10	方形	JT-IVXFD-25	JT-IVXQD-25

研磨滚珠丝杠与螺帽支架组合

型号			螺帽支架
代码	丝杠轴径	导程	代码	规格
JT-IMZSL	16	5	JT-IAASD JT-IAASU JT-IAASX	1605
	16	5A		1605
	20	5		2005
	25	5		2505
	32	5		3210
		10
		10A

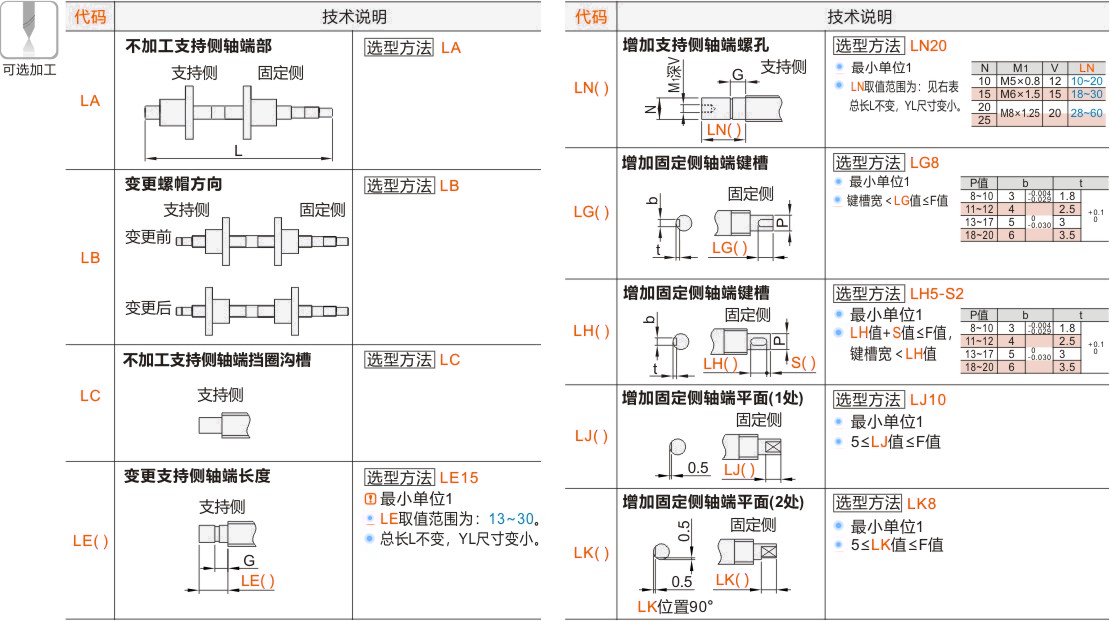

可选加工参数
