膜片式联轴器双侧螺钉夹紧型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质 / 主体	材质 / 膜片	表面处理	附件	类型
JT-NXGSU	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 单膜片
JT-NXGUU	铝合金	不锈钢	本色阳极氧化	内六角圆柱头螺钉	螺钉夹紧型 ● 双膜片

特点
大抗扭载荷、高扭矩刚性和高灵敏度；
零回转间隙：
顺时针和逆时针旋转时特性完全一样；
不锈钢膜片可补偿径向、角向和轴向偏差（JT-NXGSU不能补偿径向偏差）；

径向、轴向、偏角如果同时出现多种偏差时，则各种偏差值为容许值的1/2；
两端键槽的角度不固定，夹角存在偏差，无法指定成固定角度，3D图只做参考，若有角度需求，请联系工程师对接处理。

选型参数

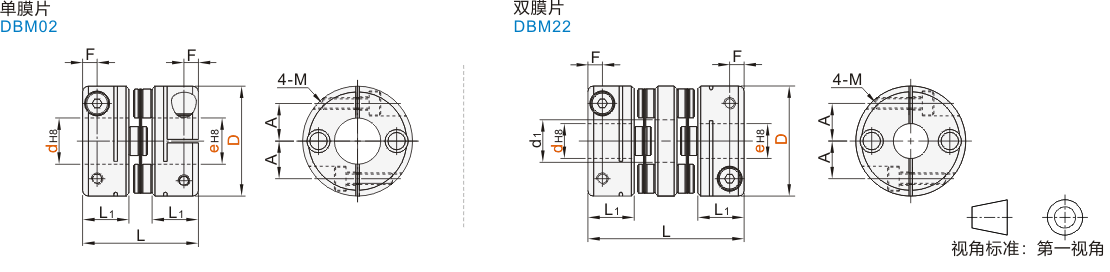

JT-NXGSU-DBM22

尺寸性能表

型号		L	L1	A	F	d1	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	容许安装偏差			静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
代码	D	L	L1	A	F	d1	M	锁紧扭矩 (N·m)	额定扭矩 (N·m)	最大扭矩 (N·m)	角向(°)	径向(mm)	轴向(mm)	静态扭转刚性 (N·m/rad)	最高转速 (r/min)	惯性力矩 (kg·m²)	重量 (g)
单膜片 JT-NXGSU	19	20	8	6.5	2.5	一	M2	0.4	0.7	1.4	0.7	一	±0.2	280	33000	6.3×10^-7	9
	25	24	10	9	3		M2.5	1	1	2				630	25000	2.1×JT-SLOFODS-6	19
	32	29	12	11	4		M3	1.5	2.5	5				1600	19000	7.2×JT-SLOFODS-6	41
	40	33	14	15	5		M4	2.5	3.5	7				2600	15000	1.3×10^-5	68
	50	42	18	18	6		M5	7	9	18				3100	12000	6.1×10^-5	140
双膜片 JT-NXGUU	19	28	8	6.5	2.5	8	M2	0.4	0.7	1.4	1.5	0.12	±0.5	200	33000	8.7×10^-7	18
	25	32	10	9	3	12	M2.5	1	1	2		0.12		450	25000	2.7×JT-SLOFODS-6	25
	32	40	12	11	4	15	M3	1.5	2.5	5		0.15		1100	19000	9.6×JT-SLOFODS-6	60
	40	44	14	15	5	21	M4	2.5	3.5	7				1400	15000	1.9×10^-5	100
	50	57	18	18	6	25.2	M5	7	9	18				2200	12000	8.1×10^-5	210

惯性力矩和重量按最大孔径计算。

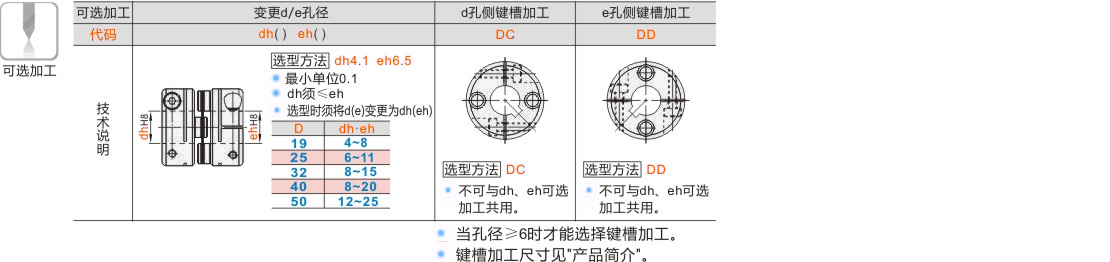

可选加工参数

暂未上传文档资料

膜片式联轴器 双侧螺钉夹紧型
